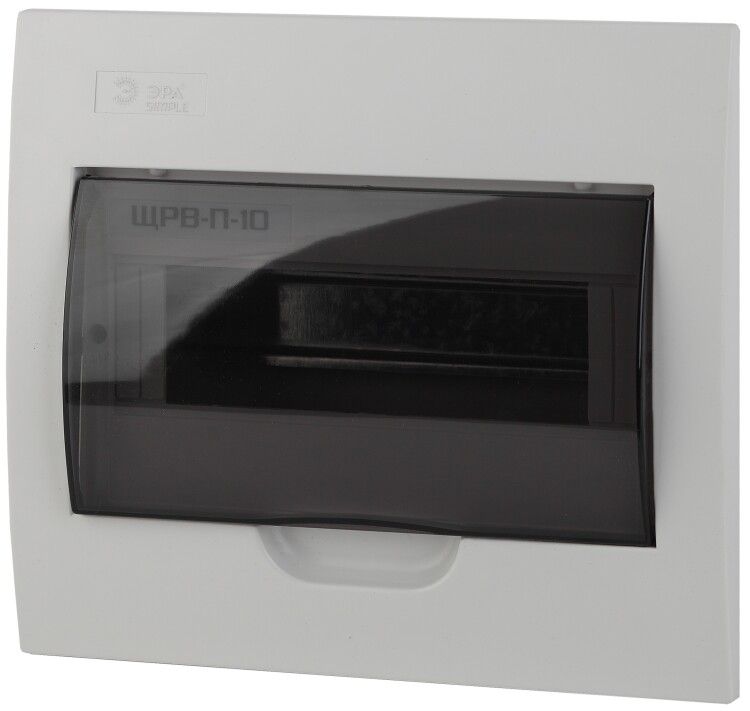

Бокс пластиковый встраиваемый ЩРВ-П-10 SIMPLE | Б0041512 ЭРА

Бокс встраиваемый пластиковый ЩРВ-П-10 модулей IP41 от ЭРА предназначен для скрытой установки в стену и размещения до десяти модульных устройств - автоматических выключателей, УЗО, реле и других элементов распределительной сети. Этот бокс обеспечивает надежную защиту оборудования и пользователей в условиях жилых, коммерческих и промышленных объектов.

Назначение и область применения

ЩРВ-П-10 модулей IP41 используется для внутренней установки в стены зданий, где требуется компактное и безопасное размещение электрооборудования. Подходит для распределительных щитов в квартирах, офисах, гаражах, производственных помещениях и общественных объектах. Благодаря защите IP41, бокс защищен от попадания твердых частиц крупнее 1 мм и вертикального капельного конденсата - идеально для сухих и умеренно влажных помещений.

Технические характеристики

• Количество модулей: 10 (стандартная ширина 18 мм на модуль)
• Степень защиты: IP41 - защита от твердых предметов >1 мм и вертикально падающих капель воды
• Материал корпуса: самозагасающий пластик, не поддерживающий горение
• Глубина монтажа: 56 мм - минимальная требуемая толщина стены
• Количество рядов: один - однорядная компоновка
• DIN-рейка: встроенная, съемная, фиксируется винтами
• Тип крышки: поворотная дверца с замком
• Цвет: 7035 RAL (серый матовый)
• Напряжение: рассчитан на работу в сетях до 400 В

Совместимость и монтаж

ЩРВ-П-10 модулей IP41 совместим с любыми стандартными модульными устройствами шириной 18 мм, соответствующими DIN EN 60947. Монтаж выполняется в подготовленное углубление в стене. Глубина 56 мм позволяет использовать бокс даже в тонких перегородках. Съемная DIN-рейка упрощает сборку: её можно предварительно смонтировать с оборудованием вне корпуса, затем вставить в бокс и закрепить винтами. Кабели заводятся через готовые входные отверстия в задней стенке - без необходимости сверления.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, что соответствует требованиям безопасности к материалам в электротехнических устройствах. Конструкция исключает доступ к токоведущим частям при закрытой дверце. Наличие замка препятствует неквалифицированному вскрытию. Соответствует нормам для распределительных щитов в жилых и административных зонах.

Преимущества

• Удобство монтажа благодаря съемной DIN-рейке и фиксированным кабельным вводам
• Защита от внешних воздействий - IP41 достаточна для большинства интерьерных условий
• Высокая прочность пластика - не подвержен коррозии, не проводит ток
• Замок на дверце обеспечивает контроль доступа и соответствие правилам электробезопасности
• Один ряд модулей - минимизация сложности wiring и обслуживания

Ограничения применения

ЩРВ-П-10 модулей IP41 не предназначен для наружной установки, мест с высокой влажностью (ваннные комнаты, подвалы с постоянной сыростью) или промышленных сред с агрессивными парогазовыми средами. Отсутствие степени защиты выше IP41 делает его непригодным для помещений с риском брызг или пылевых выбросов. Также не рекомендуется для установки там, где необходима двухрядная компоновка или глубина более 56 мм - в таких случаях следует выбрать другую модель.

Примеры использования

• Распределительный щит в квартире: УЗО, автоматы освещения, розеток
• Общий этажный щит в многоквартирном доме
• Щит управления в офисе или магазине
• Локальный щит на производственной линии для питания маломощных контроллеров
• Индивидуальные системы отопления и вентиляции в частном доме

Практические советы

• Перед монтажом проверьте толщину стены - она должна превышать 56 мм с учетом отделочных материалов
• Не забудьте предусмотреть место для вывода кабелей внизу или сбоку - используйте имеющиеся отверстия, не просверливайте лишние
• При использовании нескольких боксов в одном помещении соблюдайте единый цветовой стиль - все модели ЭРА выполнены в цвете 7035 RAL
• Снимайте DIN-рейку перед установкой модулей, чтобы удобно расположить оборудование и не повредить контакты
• ЩРВ-П-10 модулей IP41 от ЭРА - оптимальный выбор для проектов, где важны скорость монтажа и надежность в стандартных условиях
