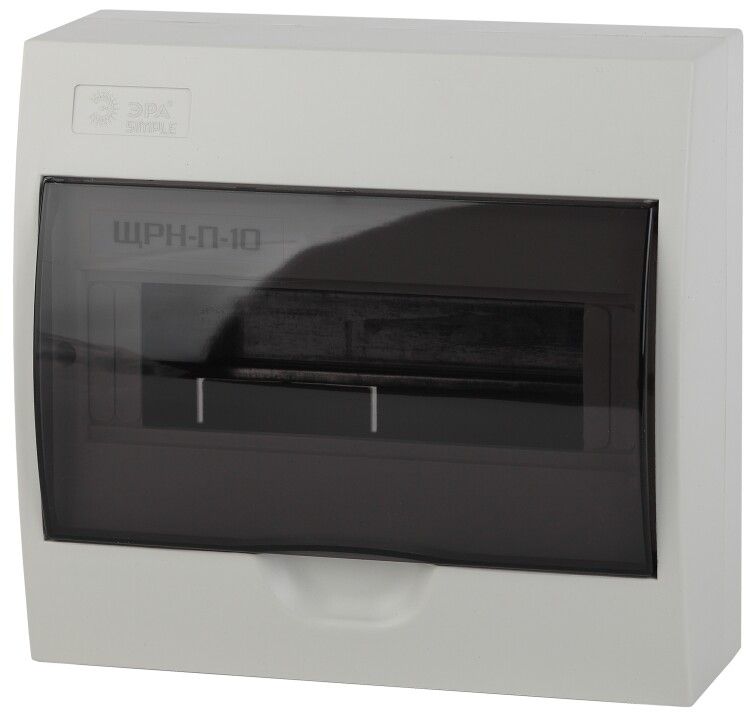

Бокс пластиковый навесной ЩРН-П-10 10 мод. SIMPLE | Б0041524 ЭРА

Бокс навесной пластиковый ЩРН-П-10 10 модулей IP41 от ЭРА - надёжный корпус для монтажа модульного оборудования в условиях сухих помещений. Подходит для установки автоматов, УЗО, таймеров и других устройств на DIN-рейку. Артикул б0041524 соответствует серии ЭРА SIMPLE, известной простотой сборки и устойчивостью к перегреву.

Назначение и область применения

ЩРН-П-10 10 модулей IP41 предназначен для внутренней установки в помещениях с нормальной влажностью - жилые дома, офисы, административные здания, производственные участки с контролируемой средой. Используется как распределительный щит для группового учёта и защиты электрооборудования. Крышка из прозрачного пластика позволяет визуально контролировать состояние модулей без вскрытия корпуса.

Технические характеристики

• Количество модулей: 10 (стандартная ширина 18 мм на модуль)
• Материал корпуса: самозагасающий пластик с антипиренами (не поддерживает горение)
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Тип монтажа: открытая навесная установка на стену
• Количество рядов: один
• Крышка: однодверная, закрытого типа, прозрачная
• Цвет: RAL 7035 (серый каменный)
• DIN-рейка: встроена, возможна регулировка глубины фиксации
• Выходы кабелей: с четырёх сторон (верх, низ, лево, право)

Совместимость и монтаж

ЩРН-П-10 10 модулей IP41 совместим с любыми модульными устройствами стандарта EN 60947, установленными на DIN-рейке 35 мм. Для монтажа требуется только крепление на стену через отверстия в задней стенке корпуса. Комплект поставки включает крепёж, шины N и PE, а также маркировочную ленту - всё необходимое для первичной сборки. Глубину DIN-рейки можно изменить, чтобы адаптировать корпус под толщину установленных аппаратов.

Безопасность и стандарты

Корпус изготовлен из термостойкого пластика, не поддерживающего горение, что соответствует требованиям безопасности для электромонтажных изделий. Степень защиты IP41 обеспечивает защиту от случайного контакта с внутренними элементами и попадания крупной пыли. Соответствует общим требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов до 1000 В переменного тока.

Преимущества

• Прозрачная крышка - контроль состояния модулей без вскрытия
• Удобная комплектация: уже есть шины N и PE, крепёж и маркировка
• Гибкая настройка глубины DIN-рейки - подходит под устройства любой толщины
• Вывод кабелей с четырёх сторон - упрощает трассировку проводов
• Лаконичный дизайн - не требует декорирования после установки

Ограничения применения

ЩРН-П-10 10 модулей IP41 не предназначен для установки на улице, в сырых помещениях (ванная, подвал), в местах с высокой запылённостью или воздействием химически активных веществ. IP41 не защищает от брызг сбоку или струй воды - для таких условий нужен корпус минимум IP54. Также не рекомендуется использовать в средах с температурой ниже -10C и выше +50C без дополнительного теплового режима.

Примеры использования

• Распределительный щит в квартире - для автомата ввода, УЗО и группы освещения
• Шкаф управления на этаже - для таймеров, реле и выключателей нагрузки
• Местный щиток на производстве - для питания маломощных станков и датчиков
• Объединение нескольких цепей в одном месте - например, в коридоре многоквартирного дома

Практические советы

• Перед монтажом проверьте, что суммарная ширина модулей не превышает 180 мм (10×18 мм)
• Используйте кабельные вводы с герметичными резиновыми кольцами - даже при IP41 важно исключить сквозняки и влагу
• Не перегружайте корпус: 10 модулей - предел; для большего числа устройств выбирайте ЩРН-П-12 или ЩРН-П-18
• При необходимости замены модулей - открутите крышку, не снимая весь корпус со стены
• Артикул б0041524 легко заказывается в запас - он входит в популярную серию ЭРА SIMPLE, доступную во многих регионах
