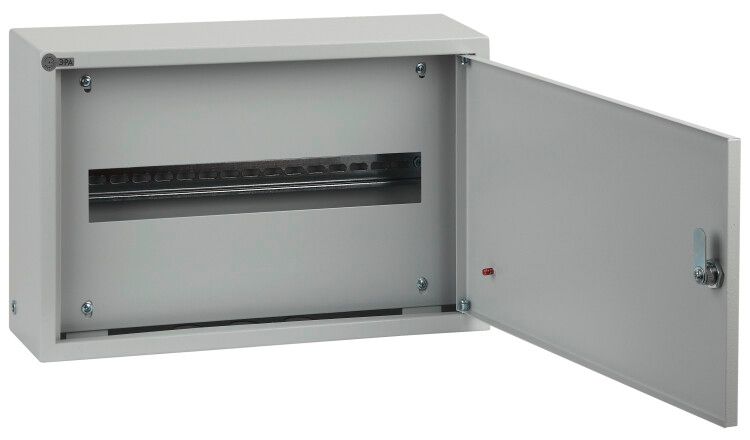

Корпус металлический навесной ЩРН 12з-1 76 УХЛЗ IP31 (220х300х125мм) | Б0028758 ЭРА

Корпус металлический навесной ЩРН-12з-1 76 УХЛ3 IP31 (220х300х125) от бренда ЭРА предназначен для безопасной установки автоматических выключателей, УЗО и другого модульного оборудования в условиях с повышенной влажностью или запыленностью. Этот шкаф - надежное решение для промышленных объектов, жилых домов и коммерческих зданий.

Назначение и область применения

ЩРН-12з-1 76 УХЛ3 IP31 используется как распределительный щит для монтажа модульных устройств на DIN-рейке. Подходит для установки в помещениях с нормальной влажностью и температурными колебаниями - например, в подъездах, технических помещениях, на производстве. Благодаря защите IP31 и стальному корпусу, он защищает оборудование от случайного прикосновения и попадания крупной пыли, но не рассчитан на воздействие воды или агрессивных сред.

Технические характеристики

• Количество модулей DIN: 12 (стандартная ширина 17,5 мм на модуль)
• Габариты корпуса: 220×300×125 мм (ширина × высота × глубина)
• Материал: сталь с антикоррозийным покрытием
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Тип крышки: однодверная, открывается на петлях
• Наличие DIN-рейки: да, установленная внутри
• Замок: есть, с ключом единой секретности
• Цвет: серый
• Категория климатического исполнения: УХЛ3 - для умеренного и холодного климата, в закрытых помещениях
• Способ монтажа: навесной (на стену)

Совместимость и монтаж

ЩРН-12з-1 76 УХЛ3 IP31 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка уже установлена - достаточно зафиксировать автоматы, УЗО или счетчики. Для монтажа используются четыре крепежных отверстия на задней стенке. Корпус можно крепить на деревянную, кирпичную или бетонную поверхность с помощью дюбелей или анкеров. Дверь легко снимается и перенавешивается на противоположную сторону - это удобно при ограниченном пространстве для открывания.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Защита IP31 исключает доступ к токоведущим частям при обычном использовании. Полиуретановый уплотнитель вокруг двери снижает риск проникновения пыли и влаги. Антикоррозийное покрытие гарантирует долговечность - производитель заявляет 12 лет защиты от сквозной коррозии.

Преимущества

• Уже смонтированная DIN-рейка - экономит время при сборке
• Перенавешиваемая дверь - гибкость при установке в tight-пространствах
• Ключевой замок - повышает безопасность и контролирует доступ
• Высококачественный уплотнитель - продлевает срок службы внутреннего оборудования
• Оптимальное соотношение цены и прочности - особенно для условий с высокой влажностью

Ограничения применения

ЩРН-12з-1 76 УХЛ3 IP31 нельзя использовать:

• На улице или в местах с постоянным контактом с водой - степень защиты IP31 недостаточна
• В агрессивных средах: химически активные пары, солевые туманы, кислоты
• В помещениях с температурой ниже -40C или выше +40C - класс УХЛ3 допускает только умеренные условия
• Для установки более чем 12 модулей - физические размеры корпуса не позволяют

Примеры использования

• Распределительный щит в подвале многоквартирного дома
• Щит управления насосной станцией в цеху
• Автоматический ввод резерва (АВР) в офисном здании
• Распределительный пункт на лестничной клетке

Практические советы

• При монтаже проверьте, чтобы стена была ровной - иначе дверь будет плохо закрываться
• Используйте кабельные вводы с герметичными резиновыми втулками - даже при IP31 важно минимизировать проникновение влаги через провода
• Не забудьте про заземление: корпус имеет точку заземления - обязательно подключите PE-проводник
• При необходимости увеличения числа модулей - выбирайте модели с большим количеством слотов, например ЩРН-18 или ЩРН-24
• Для обслуживания - всегда отключайте питание перед открытием двери; ключ замка одинаков для всей серии ЭРА, что удобно при массовой установке
