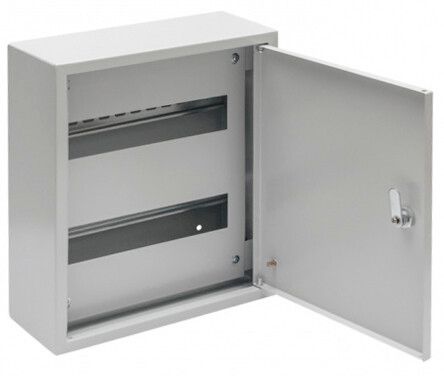

Корпус металлический навесной ЩРН-24з-1 76 УХЛЗ 350х300х125мм IP31 (350х300х125мм) | Б0028760 ЭРА

Корпус металлический навесной ЩРН-24з-1 76 IP31 УХЛЗ (330х300х120, 350х300х125мм) NO-122-00 от бренда ЭРА предназначен для монтажа модульного оборудования в условиях повышенной влажности и запыленности. Этот шкаф обеспечивает надежную защиту автоматических выключателей, контакторов и других устройств на DIN-рейке, сохраняя долговечность даже в сложных климатических зонах.

Назначение и область применения

ЩРН-24з-1 76 IP31 УХЛЗ - это навесной металлический шкаф для сборки распределительных щитов. Подходит для установки в помещениях с нормальной и повышенной влажностью, на производстве, в жилых домах, офисах и объектах коммунальной инфраструктуры. Используется для защиты модульного оборудования: автоматов, УЗО, реле, счетчиков, преобразователей частоты. Корпус не предназначен для открытого монтажа на улице или в местах с постоянным воздействием воды.

Технические характеристики

• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Модульная ширина: 24 модуля (стандарт 17,5 мм на модуль)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL (серый)
• Размеры: внешние - 330×300×120 мм; внутренняя глубина - 125 мм (при наличии фланца)
• Конструкция: одна дверь, две вертикальные рейки для монтажа DIN-рейки
• Наличие замка: да, с ключом единой секретности
• Способ монтажа: навесной, на стену
• Условия эксплуатации: УХЛЗ - для умеренного и холодного климата, с возможностью работы при температуре от −40C до +40C

Совместимость и монтаж

ЩРН-24з-1 76 IP31 УХЛЗ совместим со всеми типами стандартных DIN-реек (35 мм). Для монтажа используются четыре кронштейна на задней стенке - они позволяют зафиксировать шкаф на стене саморезами или анкерами. Глубина внутреннего объема 125 мм позволяет размещать устройства с высокими габаритами, например, мощные автоматы или преобразователи. Дверь легко снимается и перенавешивается на другую сторону - это удобно при ограниченном пространстве вокруг шкафа. Установка требует минимум инструментов: отвертка, дрель, уровнемер.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Защита IP31 исключает случайный контакт с токоведущими частями через твердые предметы и защищает от конденсата. Полиуретановый уплотнитель на двери снижает риск попадания пыли и влаги внутрь. Наличие замка повышает безопасность при обслуживании и предотвращает несанкционированный доступ. Материал корпуса прошел тестирование на коррозионную стойкость - гарантия 12 лет против сквозной коррозии.

Преимущества

• Высокая прочность стального корпуса - выдерживает механические нагрузки и удары
• Удобная система перенавешивания двери - экономит время при монтаже в труднодоступных местах
• Одинаковая секретность ключей - можно использовать один ключ для нескольких шкафов
• Долговечное покрытие - не выцветает, не трескается, устойчиво к химическим веществам
• Оптимальное соотношение цены и функционала - без избыточных элементов, но с необходимой защитой

Ограничения применения

ЩРН-24з-1 76 IP31 УХЛЗ нельзя применять в средах с постоянным прямым воздействием воды - например, на улице, в сырых цехах с технологическими брызгами или в подвалах с затоплениями. IP31 не обеспечивает защиту от струй воды или пылевой среды класса IP65. Также не рекомендуется использовать в местах с температурой ниже −40C или выше +40C. Отсутствие вентиляционных отверстий делает шкаф непригодным для установки тепловыделяющего оборудования без принудительного охлаждения.

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Щит управления на конвейере - для питания двигателей и контроллеров
• Аварийный щит в офисе - для автономного питания систем сигнализации
• Подъездный щит в многоквартирном доме - для учета и распределения энергии между этажами

Практические советы

• Перед монтажом проверьте, что внутренний объем 125 мм достаточен для ваших модулей - особенно если используете крупные автоматы или терморегуляторы
• Используйте пластиковые или медные перемычки для соединений внутри шкафа - металл корпуса не является проводником
• Не забудьте оставить свободное пространство перед дверью - она должна открываться полностью без препятствий
• При установке в помещении с высокой влажностью дополнительно проверьте герметичность уплотнителя после первого года эксплуатации
• ЩРН-24з-1 76 IP31 УХЛЗ NO-122-00 - это серийный продукт ЭРА, поэтому запчасти и замки легко заменить в сервисных центрах
