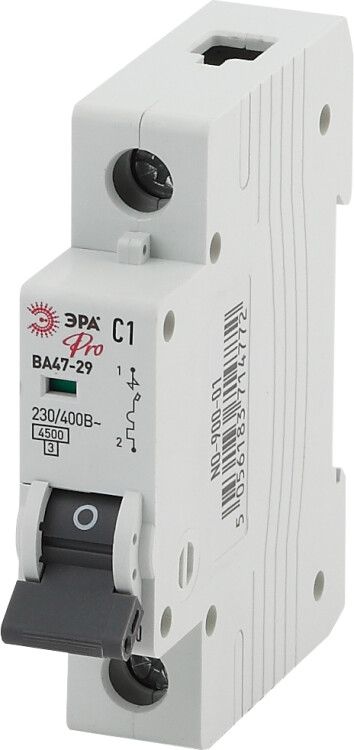

Выключатель автоматический однополюсный Pro NO-900-10 ВА47-29 1P 10А кривая C | Б0031745 ЭРА

Автоматический выключатель модульный однополюсный 10А кривая C ВА47-29 4,5кА — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитках жилых, офисных и промышленных объектах. Бренд ЭРА, артикул б0031745.

Назначение и область применения

Автоматический выключатель модульный однополюсный 10А кривая C ВА47-29 4,5кА предназначен для защиты групповых и распределительных цепей переменного тока с номинальным напряжением до 230 В. Кривая срабатывания «C» позволяет надёжно работать с оборудованием, у которого есть умеренные пусковые токи — например, с люминесцентными лампами, бытовой техникой, компрессорами, вентиляторами и небольшими насосами. Устройство не рекомендовано для защиты мощных двигателей с высокими пусковыми токами — для них лучше подходят автоматы с кривой «D».

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В — рабочее напряжение сети переменного тока (50 Гц).
• Номинальная отключающая способность: 4,5 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Кривая срабатывания: C — отключение происходит при токе 5–10 кратном от номинала, что обеспечивает отказоустойчивость при кратковременных перегрузках.
• Номинальное напряжение изоляции: 660 В — уровень изоляции между токоведущими частями и корпусом.
• Номинальное импульсное напряжение: 4000 кВ — устойчивость к скачкам напряжения, например, от грозовых разрядов.
• Сечение провода: 1–25 мм² — допустимый диапазон площади поперечного сечения подключаемых медных проводов.
• Класс токоограничения: 3 — быстродействующий тип, снижающий энергию короткого замыкания за счёт оперативного отключения.
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм, но не от воды и пыли.
• Рабочая температура: от –40 °C до +50 °C — подходит для установки в неотапливаемых помещениях и на улице внутри щитков.
• Ширина: 1 модуль (17,5 мм) — совместим со стандартной DIN-рейкой.
• Глубина монтажа: 83 мм — требует достаточного места в щите для свободного доступа к зажимам.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 10А кривая C ВА47-29 4,5кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм². Максимальный момент затяжки — не более 0,8 Н·м, чтобы не повредить контакты. Установка возможна в любом положении, но предпочтительно — вертикально, как указано в документации производителя. Обязательно соблюдайте полярность: вход — сверху, выход — снизу. Не используйте для подключения алюминиевых проводов без переходных наконечников.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах. Номинальное импульсное напряжение 4000 кВ гарантирует устойчивость к внешним электромагнитным воздействиям. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания влаги — применение вне герметичных щитов запрещено.

Преимущества

• Высокая надёжность отключения при коротких замыканиях благодаря классу 3 токоограничения.
• Универсальность: один модуль занимает мало места в щите, удобен для сборки многофункциональных распределительных щитов.
• Широкий диапазон рабочих температур — подходит для холодных и жарких условий.
• Известный бренд ЭРА — продукция прошла сертификацию и имеет проверенную долговечность в реальной эксплуатации.

Ограничения применения

• Не применяется для защиты цепей с постоянным током (DC) — только для переменного тока (AC).
• Не подходит для оборудования с очень высокими пусковыми токами (например, крупные насосы, подъёмники) — требуется кривая «D».
• IP20 не обеспечивает защиту от влаги — нельзя использовать во влажных помещениях без дополнительной герметизации щита.
• Запрещена установка в местах с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или химическими испарениями).

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовая защита освещения с люминесцентными и LED-светильниками.
• Защита маломощных компрессоров (бытовые холодильники, воздушные насосы).
• Групповые цепи вентиляционных установок с низким пусковым током.

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки с током автомата — 10 А подходит для нагрузки до 2,3 кВт (при 230 В).
• При замене старого автомата проверьте сечение провода: если используется провод меньше 1 мм² — выбирайте меньший номинал (6 А или 8 А).
• Не закручивайте винты слишком сильно — это деформирует контакты и вызывает нагрев.
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг автомата для лучшей теплоотдачи.
• Автоматический выключатель модульный однополюсный 10А кривая C ВА47-29 4,5кА — отличный выбор для типовой домашней и офисной проводки, но не для промышленных линий с частыми пусками.
