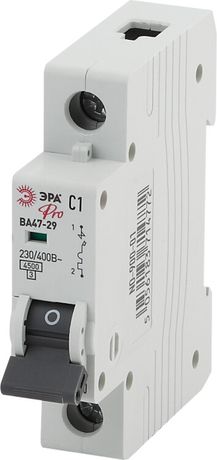

Выключатель автоматический однополюсный Pro NO-900-15 ВА47-29 1P 32А кривая C | Б0031750 ЭРА

Автоматический выключатель модульный однополюсный 1P 32А кривая C 4,5кА ВА47-29 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку в щитках жилых, офисных и промышленных объектах. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул ВА47-29 указывает на серию, проверенную в реальных условиях эксплуатации.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает однополюсные цепи переменного тока с номинальным напряжением до 230 В. Подходит для защиты групповых линий освещения, бытовых розеток и оборудования с умеренными пусковыми токами - например, компрессоров, вентиляторов, маломощных насосов. Кривая срабатывания «C» позволяет выдерживать кратковременные перегрузки, характерные для запуска двигателей и других индуктивных нагрузок.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Номинальное напряжение: 230 В (рабочее); 660 В (изоляционное)
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что оптимально для смешанных нагрузок
• Сечение провода: 1–25 мм2 - допустимый диапазон для подключения медных проводов
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений
• Ширина: 1 модуль (17,5 мм) - совместим со стандартными распределительными щитами
• Глубина монтажа: 83 мм - требует достаточного места внутри щита
• Импульсное напряжение: 4000 кВ - устойчивость к скачкам напряжения, таким как грозовые разряды
• Категория перенапряжения: III - предназначен для установки в распределительных сетях вторичного уровня
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью, без проводящей пыли

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется фиксацией за верхний защёлкивающийся кронштейн - достаточно плотно прижать выключатель к рейке до щелчка. Для подключения используйте провода сечением 1–25 мм2. Зажимы рассчитаны на одножильные и многожильные провода без предварительной обжимки. Обеспечьте свободный доступ к рычагу управления для ручного включения/выключения. Не рекомендуется устанавливать рядом с источниками сильного нагрева или в местах с постоянной вибрацией.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для бытовых и аналогичных применений. Класс токоограничения 3 и испытание на 4,5 кА гарантируют безопасное отключение даже при серьёзных авариях. Номинальное импульсное напряжение 4000 кВ обеспечивает защиту от переходных процессов. Применение в зонах с категорией перенапряжения III делает его подходящим для распределительных щитов в многоэтажных домах и производственных помещениях.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно работает даже при значительных КЗ
• Кривая «C» - идеальна для нагрузок с пусковыми токами, исключает ложные срабатывания
• Компактный формат (1 модуль) - экономит место в щите
• Работает при экстремальных температурах - подходит для неотапливаемых помещений
• Класс 3 токоограничения - минимизирует повреждения проводки при аварии
• Подтверждённая надёжность серии ВА47-29 от бренда ЭРА

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, крупные насосы, лифты) - для них нужна кривая D
• Степень защиты IP20 не защищает от воды и пыли - нельзя использовать во влажных или открытых помещениях без корпуса
• Не подходит для постоянной работы при токе выше 32 А - возможен перегрев и выход из строя
• Не используется в цепях постоянного тока (DC)
• Требуется соблюдение минимальной глубины монтажа (83 мм) - не подходит для узких щитов

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение линии освещения в подъезде
• Щитовая защита вентилятора или компрессора в HVAC-системе
• Групповой автомат в распределительном щите дома
• Цепь питания небольших насосов для системы водоснабжения

Практические советы

• Выбирая автомат, всегда сверяйте номинальный ток с суммарной мощностью подключённых приборов - 32 А ≈ 7,4 кВт при 230 В
• Проверяйте сечение провода перед подключением - слишком тонкий провод вызовет перегрев, даже если автомат не сработает
• Не устанавливайте несколько автоматов вплотную друг к другу без воздушного зазора - это затрудняет теплоотвод
• При замене старого автомата убедитесь, что новый имеет ту же кривую (C) и класс токоограничения (3)
• Для щитов с ограниченным пространством учтите глубину 83 мм - возможно, потребуется углубление или смена щита
• Автоматический выключатель ВА47-29 от ЭРА совместим с другими изделиями этой серии - можно легко расширить щит без проблем с совмещением контактов
