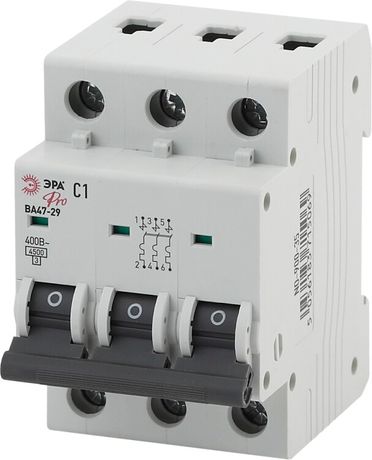

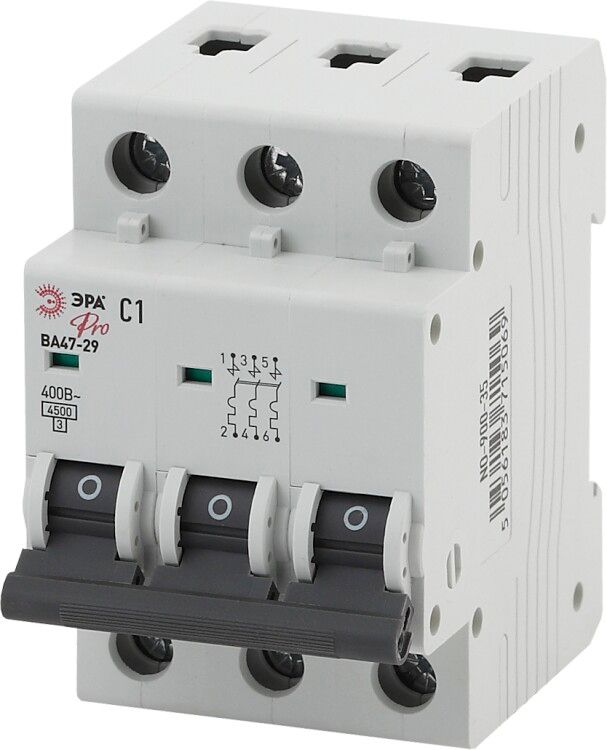

Выключатель автоматический трехполюсный Pro NO-900-46 ВА47-29 3P 25А кривая C | Б0031778 ЭРА

Автоматический выключатель модульный 3-полюсный 25А 4.5кА кривая C ВА47-29 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектах. Бренд ЭРА и артикул ВА47-29 указывают на надёжную серию, проверенную в реальных условиях эксплуатации.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 25А 4.5кА кривая C ВА47-29 предназначен для защиты трёхфазных сетей переменного тока. Он отключает питание при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Кривая срабатывания «C» оптимальна для оборудования с умеренно высокими пусковыми токами - например, насосов, компрессоров, вентиляторов, малых двигателей и мощной группы освещения.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство безопасно отключит.
• Характеристика срабатывания: «C» - срабатывает при токе 5–10 крат от номинала, что позволяет избежать ложных срабатываний при пуске оборудования.
• Номинальное напряжение: 230–400 В - работает в бытовых и промышленных трёхфазных сетях.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Номинальное импульсное напряжение: 4000 кВ - устойчивость к грозовым и коммутационным импульсам.
• Род тока: Переменный (AC), частота 50 Гц - совместим с сетями России и стран СНГ.
• Сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые провода стандартных сечений.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию короткого замыкания до минимального уровня.
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке.
• Глубина монтажа: 83 мм - требует достаточного свободного пространства внутри щита.
• Рабочая температура: от –40 C до +50 C - подходит для холодных помещений и нагреваемых щитовых.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды.
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах вторичного уровня.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (например, в помещениях с обычной влажностью).

Совместимость и монтаж

Автоматический выключатель модульный 25А ВА47-29 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется минимум 83 мм глубины в щите. Подключение проводов осуществляется зажимами сверху и снизу - можно использовать однопроволочные и многопроволочные жилы сечением от 1 до 25 мм2. Обязательно затягивать болты усилием, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает перегрев.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 и испытания на импульсное напряжение обеспечивают повышенную безопасность при аварийных режимах. Наличие механической блокировки предотвращает случайное включение после отключения. Устройство не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо применять отдельные УЗО.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно защищает даже при серьёзных КЗ.
• Кривая «C» - идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей.
• Поддержка больших сечений проводов (до 25 мм2) - удобно для силовых линий.
• Работа при экстремальных температурах - подходит для неотапливаемых щитовых и производственных площадок.
• Известный бренд ЭРА - гарантированное качество сборки и долгий срок службы.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• Не защищает от утечек тока - для этого нужен отдельный УЗО.
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах (улица, подъезды, цеха без корпуса).
• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (например, крановые механизмы) - там лучше выбрать кривую «D».
• Требуется место в щите глубиной не менее 83 мм - не подходит для компактных щитов с ограниченным пространством.

Примеры использования

• Защита трёхфазного воздушного компрессора в мастерской.
• Щитовая на этаже офисного здания - защита группы розеток и освещения.
• Распределительный щит на производстве - управление насосами и вентиляционными установками.
• Общий входной автомат в доме с трёхфазным вводом и равномерной нагрузкой по фазам.

Практические советы

• Выбирая автомат ВА47-29, убедитесь, что суммарная нагрузка всех подключённых приборов не превышает 25 А на одну фазу.
• При установке в щит с несколькими автоматами соблюдайте порядок: вводной - слева, групповые - справа.
• Не используйте этот автомат вместо УЗО - он не спасёт от поражения током при контакте человека с проводником.
• Проверьте соответствие сечения провода и зажимов - слишком тонкий провод может перегреться, слишком толстый - плохо зажмётся.
• При замене старого автомата - сравнивайте не только ток и кривую, но и глубину монтажа, чтобы новый поместился в существующий щит.
