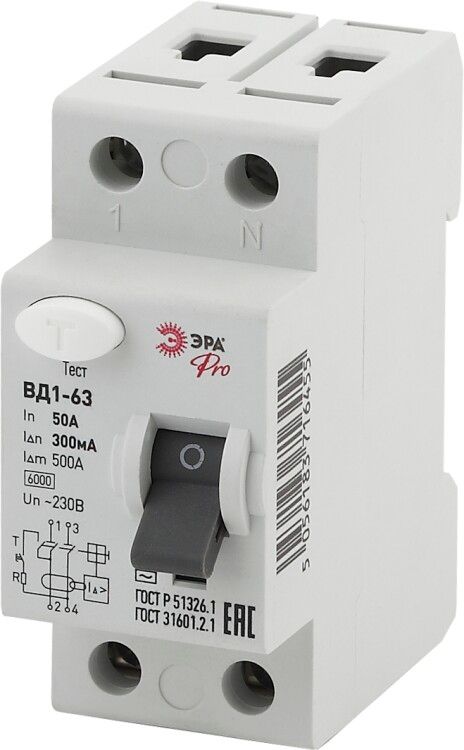

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-70 ВД1-63 1P+N 50А 300мА Pro | Б0031909 ЭРА

Выключатель дифференциального тока (УЗО) электромеханическое 1P+N 50А 300мА ВД1-63 NO-902-70 обеспечивает защиту людей от удара током и предотвращает пожары, вызванные утечками электричества. Этот аппарат работает без внешнего питания, надёжно реагирует на малые токи утечки и подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО ВД1-63 NO-902-70 предназначено исключительно для защиты от токов утечки - то есть когда часть тока уходит не через ноль, а через землю, например, через человека или повреждённую изоляцию. Он не защищает от перегрузок или коротких замыканий - для этого нужны автоматические выключатели. Применяется в сетях переменного тока 230 В, где важна безопасность: в квартирах, офисах, мастерских, на производстве. Особенно актуален там, где используются водонагреватели, стиральные машины, бассейны, насосы и другое оборудование с риском контакта с влагой.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 50 ампер без отключения (например, мощные нагреватели или группы розеток).
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке выше этой величины; подходит для групповой защиты нескольких устройств, но не для индивидуальной защиты человека (для этого лучше 30 мА).
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки, не чувствителен к постоянным или импульсным утечкам.
• Напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Количество полюсов: 1+N - отключает одновременно фазу и ноль, что важно для безопасности при утечках.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6 тысяч ампер.
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки тока, например, от молнии или запуска двигателей.
• Степень защиты IP20: защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды - устанавливается только внутри закрытых щитов.
• Температурный режим: от -25C до +40C - подходит для холодных помещений, но не для открытых площадок.
• Сечение провода: 1–25 мм2 - совместим с медными проводами от тонких до толстых (до 25 квадратов).
• Ширина: 2 модуля - занимает два места на DIN-рейке, легко встраивается в стандартные щиты.
• Глубина монтажа: 66 мм - требует достаточного внутреннего объёма щита.
• Частота: 50 Гц - предназначен для сети России и стран СНГ.

Совместимость и монтаж

УЗО ВД1-63 NO-902-70 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется согласно схеме: входные клеммы - с верхней стороны, выходные - с нижней. Обязательно подключать и фазу, и ноль - игнорирование нулевого провода делает УЗО бесполезным. Для правильной работы требуется наличие заземления в цепи. Совместим со всеми автоматическими выключателями, которые имеют аналогичный номинал 50 А и подходят по габаритам. Не рекомендуется использовать в паре с УЗО на 30 мА без координации - возможны ложные срабатывания.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61008-1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - не зависит от батареек или электроники. Это особенно важно при авариях, когда другие устройства могут отказывать. Нет собственного энергопотребления, поэтому не влияет на счётчик.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении электричества.
• Высокая механическая долговечность - рассчитан на более чем 10 000 операций включения/отключения.
• Надёжное отключение фазы и нуля одновременно - снижает риск остаточного потенциала после срабатывания.
• Подходит для установки в условиях повышенной влажности внутри щитов (при условии герметизации самого щита).

Ограничения применения

• Не защищает от перегрузок и КЗ - обязательно нужен автоматический выключатель перед этим УЗО.
• Реагирует только на переменный ток утечки (AC) - не сработает при постоянных утечках (например, от сварочных аппаратов или импульсных БП).
• 300 мА - слишком большой порог для защиты человека; для ванных комнат, детских комнат и мест с высоким риском следует применять УЗО на 30 мА.
• IP20 - нельзя устанавливать вне щита, на улице или во влажных помещениях без корпуса.
• Не подходит для трёхфазных систем - только для однофазных 230 В.

Примеры использования

• Защита всей кухни: группа розеток с плитой, микроволновкой, холодильником.
• Щит в гараже: питание сварочного аппарата, компрессора, освещения.
• Общая защита этажа в многоквартирном доме - если основные УЗО на 30 мА установлены на отдельные группы.
• Производственные участки с оборудованием на 50 А: конвейеры, насосы, тепловые завесы.

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток автомата был равен или меньше 50 А - иначе он не успеет сработать первым.
• При монтаже используйте провода сечением не менее 4 мм2 для нагрузки 50 А - меньшее сечение перегреется.
• Проверяйте работоспособность кнопкой “Т” ежемесячно - она моделирует утечку и тестирует механизм.
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводов, старую технику и наличие заземления.
• Для защиты конкретного прибора (стиральная машина, бойлер) лучше поставить отдельное УЗО на 30 мА - так будет безопаснее.
