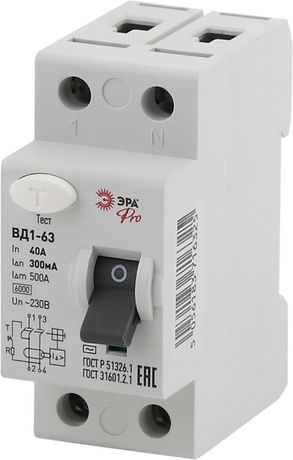

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-57 ВД1-63 1P+N 40А 300мА Pro | Б0031896 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 1P+N/2P 40А 300мА NO-902-57 от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО работает без внешнего питания и подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО эл-механическое ВД1-63 1P+N/2P 40А 300мА NO-902-57 реагирует только на дифференциальный ток - то есть на разницу между током в фазе и нуле, которая возникает при утечке через человека или повреждённую изоляцию. Он не защищает от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели. Применяется в цепях с переменным током для обеспечения безопасности в помещениях с повышенной опасностью: ванные комнаты, кухни, детские комнаты, мастерские, производственные участки с оборудованием.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечке; при превышении этого значения УЗО отключится;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (не срабатывает на постоянный или импульсный ток);
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины (при наличии последовательно установленного автомата);
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов;
• Количество полюсов: 2P - отключает одновременно фазу и ноль, что исключает риск сохранения потенциала на одном проводе;
• Степень защиты IP20: защищено от прикосновения пальцами и крупными предметами, но не от пыли и воды - применяется только внутри закрытых щитов;
• Частота: 50 Гц - совместимо с сетями России и стран СНГ;
• Ширина по модулям: 2M - занимает два стандартных модуля на DIN-рейке;
• Глубина монтажа: 66 мм - требует достаточного места в щите;
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Сечение провода: 1–25 мм2 - подходит для медных проводов стандартных сечений;
• Тип устройства: автоматический выключатель дифференциального тока - классическое определение УЗО без термомагнитной защиты.

Совместимость и монтаж

УЗО эл-механическое ВД1-63 1P+N/2P 40А 300мА NO-902-57 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется двухполюсная схема: входные и выходные провода фазы и нуля должны быть подключены строго согласно маркировке на корпусе. Нельзя использовать его вместо автоматического выключателя - он всегда устанавливается после аппарата защиты от перегрузок и КЗ. Подключение проводов сечением менее 1 мм2 или более 25 мм2 недопустимо - это нарушит контакт и может вызвать нагрев.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для устройств защитного отключения. Отличительная черта - эл-механическая конструкция: срабатывание происходит за счёт дифференциального трансформатора и механического расцепителя, без зависимости от наличия напряжения в сети. Это делает его работоспособным даже при обрыве нуля или аварийном отключении питания. Такой принцип повышает надёжность в сравнении с электронными аналогами.

Преимущества

• Не требует внешнего питания - работает при любых условиях, включая отключение напряжения;
• Высокая механическая износостойкость - рассчитано на десятки тысяч операций включения/отключения;
• Двухполюсное отключение - полностью размыкает цепь, исключая опасный потенциал на нулевом проводе;
• Известный бренд ЭРА - продукция прошла сертификацию и используется в массовом жилищном и промышленном секторе;
• Подходит для сложных условий: устойчив к импульсным помехам и колебаниям напряжения.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель перед УЗО;
• Работает только с переменным током утечки (тип AC) - не подходит для цепей с постоянным током, например, от солнечных панелей или ИБП;
• IP20 - нельзя устанавливать во влажных местах вне щита, в уличных шкафах или на открытых площадках;
• Температурный диапазон ограничен - не рекомендован для холодных неотапливаемых помещений ниже -25C;
• Не предназначен для защиты оборудования - только для защиты людей и предотвращения пожаров от утечек.

Примеры использования

• Защита розеточных групп в ванной комнате квартиры;
• Автоматизация электроснабжения станков и конвейеров на заводе;
• Обеспечение безопасности освещения и розеток в гараже или подвале;
• Установка в этажных щитах многоквартирных домов для групповой защиты нескольких контуров;
• Дополнительная защита в системах с металлическими трубопроводами, где возможна утечка тока на землю.

Практические советы

• Выбирая УЗО, проверьте соответствие номинала тока (40 А) вашему автоматическому выключателю - они должны быть одинаковыми или близкими;
• При монтаже используйте провода сечением 1–25 мм2 - слишком толстые или тонкие провода плохо зажимаются и могут перегреваться;
• Проверяйте работу УЗО ежемесячно кнопкой «Тест» - она имитирует утечку и должна вызывать отключение;
• Не соединяйте несколько УЗО параллельно - это нарушает координацию срабатывания и может привести к ложным срабатываниям;
• Если в цепи есть частотные преобразователи, светодиодные драйверы или другие источники помех - рассмотрите возможность перехода на тип A или B, так как этот УЗО (тип AC) может не сработать;
• При использовании в старых домах с плохой изоляцией - возможно частое срабатывание; тогда стоит проверить состояние проводки или применить УЗО с задержкой (S-типа), хотя в данном случае такой вариант не предусмотрен.
