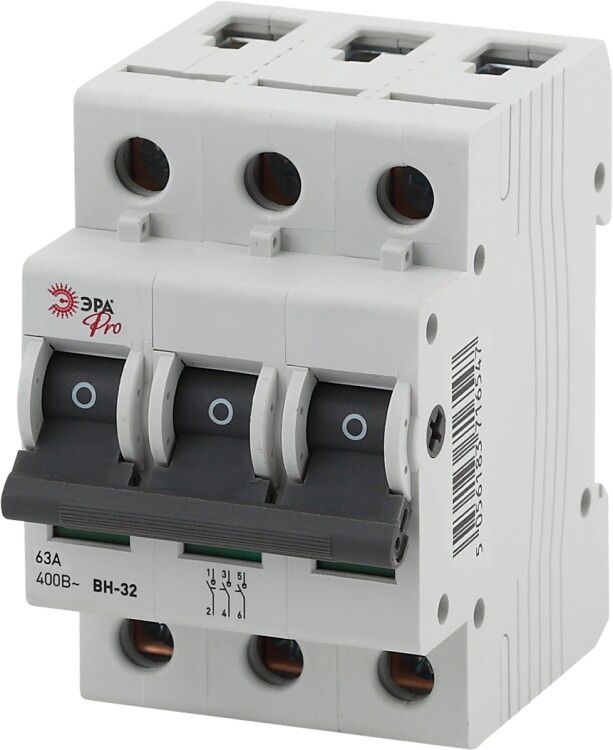

Выключатель нагрузки модульный (мини-рубильник) Pro NO-902-90 ВН-32 3P 63A (4/60/1260) | Б0031914 ЭРА

Выключатель нагрузки 3-полюсный 63А ВН-32 NO-902-90 ЭРА предназначен для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Этот аппарат сочетает функции главного выключателя и разъединителя, обеспечивая надёжную коммутацию до 63 А и защиту при КЗ. Применяется в промышленных и коммерческих объектах, где требуется ручное управление питанием оборудования.

Назначение и область применения

Выключатель нагрузки 3-полюсный 63А ВН-32 NO-902-90 ЭРА используется для ручного управления электропитанием трёхфазных цепей. Он позволяет включать и отключать нагрузку в штатных условиях, а также выполнять функцию разъединения - физически отделять участок сети для обслуживания или ремонта. Подходит для установки в качестве главного выключателя на входе распределительного щита, в системах питания станков, насосов, компрессоров и других промышленных потребителей.

Технические характеристики

• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без перегрева
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной сети 230/400 В
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных импульсных напряжениях
• Номинальная отключающая способность: 1260 кА - теоретический предел, указывает на высокую прочность контактной системы
• Условный ток короткого замыкания: 63 кА - способен выдерживать и отключать ток КЗ до этого значения
• Номинальная мощность: 43 кВт - соответствует нагрузке на три фазы при 400 В и cosφ=0.8
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Тип подключения: болтовое - зажимы для проводов фиксируются гайками, требуют точного момента затяжки
• Габариты: 77×81×54 мм - компактный размер для плотной укладки в щитах
• Ширина в модулях: 3 - занимает 3 модуля (54 мм) по стандарту DIN
• Глубина монтажа: 71,5 мм - необходимое пространство внутри щита для установки
• Наличие блокировки: да - возможность запирания в положении “выкл” для безопасности при работах
• Тип рукоятки: рычажковый (перекидной) - удобное механическое управление одним движением
• Количество НО контактов: 3 - три нормально открытых контакта, все полюса размыкаются одновременно
• Наличие оси-переходника: да - позволяет установить несколько замков или сигнализаторов на одной оси

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 63А ВН-32 NO-902-90 ЭРА рассчитан на встраивание в стандартные распределительные щиты с рейкой DIN. Установка выполняется путём фиксации на направляющей с помощью защёлок. Для монтажа необходимо обеспечить свободное пространство глубиной 71,5 мм. Болтовые зажимы позволяют подключать медные жилы сечением до 25 мм2. Обязательно соблюдать момент затяжки - переусиливать нельзя, чтобы не повредить корпус. Ось-переходник совместима с типовыми замками и пломбировочными устройствами, что упрощает реализацию процедур LOTO (Lock Out – Tag Out).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Высокая отключающая способность (63 кА) обеспечивает безопасность даже при серьёзных авариях. Блокировка в положении “выключен” соответствует нормам промышленной безопасности. IP20 не предусматривает защиту от внешней среды - применение допускается только во внутренних помещениях, в закрытых щитах без доступа влаги и пыли.

Преимущества

• Объединяет функции выключателя и разъединителя - снижает количество компонентов в щите
• Надёжная механическая связь между полюсами - все контакты размыкаются одновременно
• Встроенные блокировки обеспечивают безопасность при техобслуживании
• Осевая система позволяет легко установить несколько замков - удобно для коллективной работы
• Компактные размеры экономят место в щите
• Рычажковая рукоятка обеспечивает чёткий визуальный контроль состояния (вкл/выкл)

Ограничения применения

• Не предназначен для частого включения-отключения - не является аппаратом для оперативного управления
• Не имеет автоматического отключения при перегрузке или КЗ - требует обязательной защиты через автоматические выключатели или предохранители
• IP20 исключает использование вне помещений, в сырых или пыльных местах
• Не подходит для установки в щиты с ограниченной глубиной менее 71,5 мм
• Требует ручного воздействия - не может использоваться в системах автоматизации без внешнего привода

Примеры использования

• Главная коммутирующая точка на вводе в промышленный щит управления станком
• Разъединитель перед частотным преобразователем для безопасного сервисного отключения
• Центральное отключение питания группы насосов в системе водоснабжения
• Ручной рубильник в распределительном пункте торгового центра

Практические советы

• Выбирая этот выключатель, проверьте ширину вашего щита - он занимает 3 модуля (54 мм), учтите соседние устройства
• При подключении используйте наконечники на проводах - это повысит надёжность болтового соединения
• Не забудьте про блокировку: после отключения всегда применяйте замок или бирку, особенно при работе командой
• Проверяйте состояние контактов каждые 6–12 месяцев - при частых отключениях возможен износ
• Для автоматических систем используйте этот выключатель только как резервный разъединитель, а основное управление доверьте автоматическим выключателям
