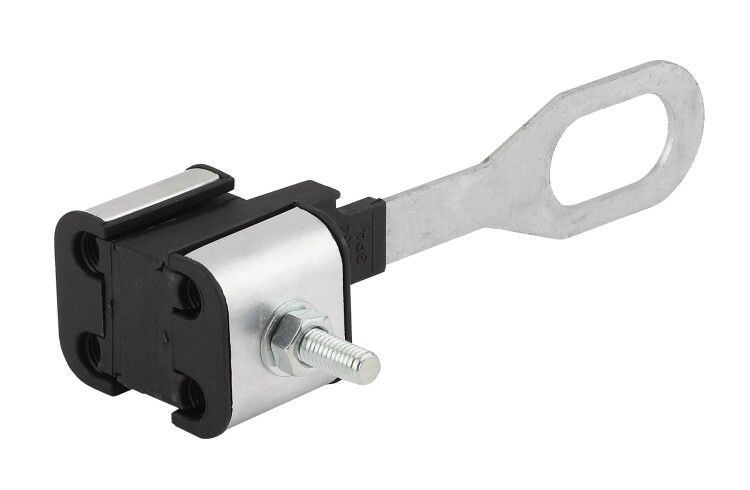

Зажим анкерный клиновой GUKp4 (4х16/4х35) (50/2500) | Б0037733 ЭРА

Зажим анкерный клиновой GUKp4 (4х16/4х35) от ЭРА предназначен для надежного крепления и натяжения четырех проводов СИП-4 на воздушных линиях электропередач. Благодаря прочному корпусу из стекловолокна и горячего цинкования, он выдерживает высокие механические нагрузки и работает в суровых климатических условиях.

Назначение и область применения

Зажим анкерный клиновой GUKp4 (4х16/4х35) используется для фиксации и натяжения проводов СИП-4 на опорах ЛЭП - как на магистральных участках, так и на ответвлениях. Подходит для установки в открытых зонах, где требуется устойчивость к ветровым нагрузкам, перепадам температур и воздействию УФ-излучения. Применяется в городских и сельских сетях, а также на объектах энергоснабжения с напряжением до 1000 В.

Технические характеристики

• Диаметр натяжного троса: 16–35 мм - подходит для проводов СИП-4 сечением 16 и 35 мм2
• Максимальная растягивающая нагрузка: 8000 Н - обеспечивает безопасную работу при значительном натяжении
• Количество кабелей: 4 - одновременная фиксация всех четырех жил СИП-4
• Сечение жилы: 16/35 мм2 - совместим с двумя типичными сечениями провода СИП-4
• Материал корпуса: термопластик с армированием стекловолокном - легкий, но очень прочный
• Защитное покрытие металлических элементов: горячее цинкование - защищает от коррозии
• Рабочий диапазон температур: –60…+50 C - функционирует в холодных регионах и летней жаре
• Устойчивость к УФ-излучению: да - не хрупнеет и не трескается под прямыми солнечными лучами
• Номинальное напряжение: 1000 В - соответствует требованиям для низковольтных ЛЭП
• Цвет: черный - снижает нагрев от солнца, маскирует загрязнения
• Модель: EV019449 - внутренний код производителя

Совместимость и монтаж

Зажим анкерный клиновой GUKp4 (4х16/4х35) монтируется открытым способом на опорах ЛЭП. Для установки требуются стандартные крепежные элементы - болты, гайки, шайбы (в комплект не входят). Каждый канал зажима рассчитан на один провод СИП-4. Монтаж выполняется вручную: провода заводятся в каналы, затем затягивается клиновой механизм. Гарантирована герметичность соединений без дополнительной изоляции. Не рекомендуется использовать на поворотных опорах с углом более 30° - для таких случаев применяются специальные уголковые зажимы.

Безопасность и стандарты

Зажим анкерный клиновой GUKp4 (4х16/4х35) соответствует требованиям безопасности для электроустановок до 1000 В. Конструкция исключает контакт между токоведущими частями и корпусом. Горячее цинкование обеспечивает долговечность в агрессивных средах. Соответствие нормам по устойчивости к УФ-излучению позволяет применять изделие вне помещений без ограничений.

Преимущества

• Одновременный захват четырех проводов - экономит время монтажа и уменьшает количество точек крепления
• Армированный пластиковый корпус - легче стали, не деформируется при ударах, не проводит ток
• Высокая прочность на растяжение - 8000 Н достаточны даже для длинных пролетов
• Устойчивость к экстремальным температурам - сохраняет форму и целостность в Арктике и пустыне
• Не требует обслуживания - после установки не нуждается в проверке или смазке

Ограничения применения

• Не предназначена для закрытого монтажа внутри щитов или труб - только открытая установка на опорах
• Не подходит для многожильных проводов сечением менее 16 мм2 или более 35 мм2 - риск проскальзывания
• Не следует использовать в качестве основного крепления на опорах с большими углами поворота - необходимы специализированные анкерные устройства
• Не заменяет изолирующие зажимы - не обеспечивает электрическую изоляцию между проводами

Примеры использования

• Крепление СИП-4 на промежуточных опорах в деревне с протяженностью линии 2 км
• Подключение ответвления от магистральной ЛЭП к дому с использованием 4-жильного провода
• Установка на столбах в районах с зимними минусами до –50 C
• Обустройство освещения парковой зоны с натяжением проводов через несколько пролетов

Практические советы

• Перед монтажом проверьте соответствие диаметра провода СИП-4 заявленным 16–35 мм - слишком тонкий провод может проскользнуть, слишком толстый - повредить клинья
• При установке равномерно распределите усилие затяжки по всем четырем каналам - перекос вызывает неравномерную нагрузку и преждевременный износ
• Используйте защитные колпачки на концах проводов, чтобы предотвратить повреждение изоляции при входе в зажим
• Проверяйте состояние зажима ежегодно - особенно после сильных ветров или гололеда; при наличии трещин в корпусе - заменяйте немедленно
• Зажим анкерный клиновой GUKp4 (4х16/4х35) от ЭРА совместим с другими компонентами серии ЭРА для СИП - можно собирать систему из одного бренда для гарантии совместимости
