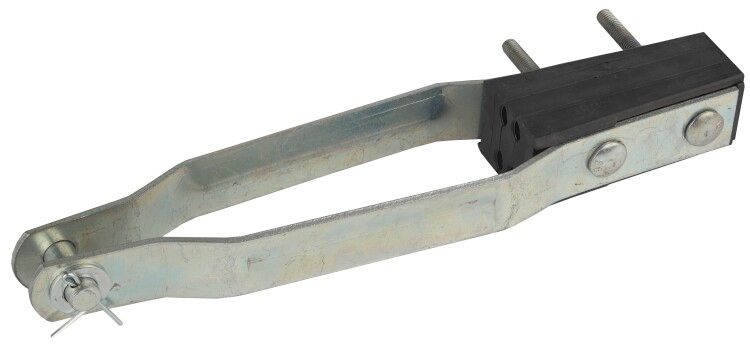

Зажим анкерный SO234S (2х25/4х120) (6/240) | Б0029961 ЭРА

Зажим анкерный SO234S (2х25/4х120) от ЭРА предназначен для надежного крепления и натяжения четырёхжильных проводов СИП-4 на воздушных линиях электропередач. Этот зажим анкерный сочетает прочную сталь с антикоррозийным покрытием и высокостойкий полиамид, что делает его подходящим для суровых условий эксплуатации.

Назначение и область применения

Зажим анкерный SO234S (2х25/4х120) используется исключительно для натяжения 4-жильных самонесущих изолированных проводов типа СИП-4. Применяется на магистральных и ответвительных линиях электропередач с открытым способом крепления на опорах. Подходит для установки в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Диаметр натяжного троса: 25–120 мм - соответствует сечению жил СИП-4 от 25 до 120 мм2;
• Максимальная растягивающая нагрузка: 39 226 Н - выдерживает значительные механические усилия при натяжении;
• Количество жил: 4 - рассчитан именно на четырёхжильные провода СИП-4;
• Сечение жилы: 25/120 мм2 - совместим с проводами указанного диапазона;
• Материал: сталь оцинкованная + стеклоармированный полиамид - обеспечивает долговечность и устойчивость к внешним факторам;
• Защитное покрытие: горячее цинкование - защищает металл от коррозии даже в агрессивной среде;
• Исполнение: не изолированное - требует соблюдения правил безопасности при работе под напряжением;
• Номинальное напряжение: 1000 В - допустимо применение в сетях до 1 кВ;
• Диапазон рабочих температур: от –60 до +50 C - работает в холодном климате и летней жаре;
• Стойкость к ультрафиолету: да - материал не хрупнеет и не теряет прочность под прямыми солнечными лучами;
• Цвет: черный - маскирует загрязнения и снижает нагрев от солнца.

Совместимость и монтаж

Зажим анкерный SO234S (2х25/4х120) совместим только с проводами СИП-4, имеющими четыре жилы. Монтаж выполняется открытым способом на опорах ЛЭП. Каждая жила помещается в отдельный канал зажима, после чего затягивается болтовым механизмом. Для надежного соединения необходимо равномерно распределить нагрузку между всеми жилами. Не применяйте для одножильных или многожильных неизолированных проводов - это нарушит работу механизма.

Безопасность и стандарты

Зажим анкерный SO234S (2х25/4х120) соответствует требованиям к устройствам для крепления СИП-4 в соответствии с ГОСТ Р 58612-2019. Работа с зажимом возможна только при отключенном питании. Не используйте инструменты с острыми гранями - они повредят изоляцию провода. Горячее цинкование гарантирует безопасность при контакте с металлическими элементами опор.

Преимущества

• Высокая механическая прочность - выдерживает максимальную нагрузку 39 226 Н, что достаточно для длинных пролетов;
• Устойчивость к коррозии - благодаря горячему цинкованию и полиамиду служит десятки лет даже в coastal и промышленных районах;
• Работает в экстремальных температурах - от –60 C до +50 C, подходит для Сибири и юга России;
• УФ-стабильность - не трескается и не становится хрупким под солнцем;
• Простота монтажа - клиновой механизм легко фиксирует все четыре жилы одним движением.

Ограничения применения

• Не предназначена для одножильных, двухжильных или трехжильных проводов - только для СИП-4 с 4 жилами;
• Не использовать в замкнутых системах или внутри зданий - только открытые линии на опорах;
• Не рекомендуется для проводов с сечением менее 25 мм2 или более 120 мм2 - риск проскальзывания или разрушения;
• Не подходит для натяжения медных или алюминиевых голых проводов - конструкция адаптирована только под изолированный СИП-4.

Примеры использования

• Крепление СИП-4 на столбах в деревнях и населённых пунктах;
• Анкерные точки на ответвлениях от магистральной ЛЭП к частным домам;
• Фиксация проводов на уголках трассы, где требуется изменение направления;
• Установка на опорах в регионах с зимними температурами ниже –40 C.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 25/120 мм2 - чтобы избежать недотяжки или перегрузки;
• Используйте динамометрический ключ при затяжке - переусилие может повредить внутренние клинья;
• Обеспечьте свободный выход провода из зажима - не допускайте резких изгибов ближе чем 10 см от края;
• Проверяйте состояние зажима ежегодно - особенно после сильных ветров или гололёда;
• При комплектации системы используйте одинаковые модели зажимов SO234S (2х25/4х120) - это гарантирует равномерное распределение нагрузки.
