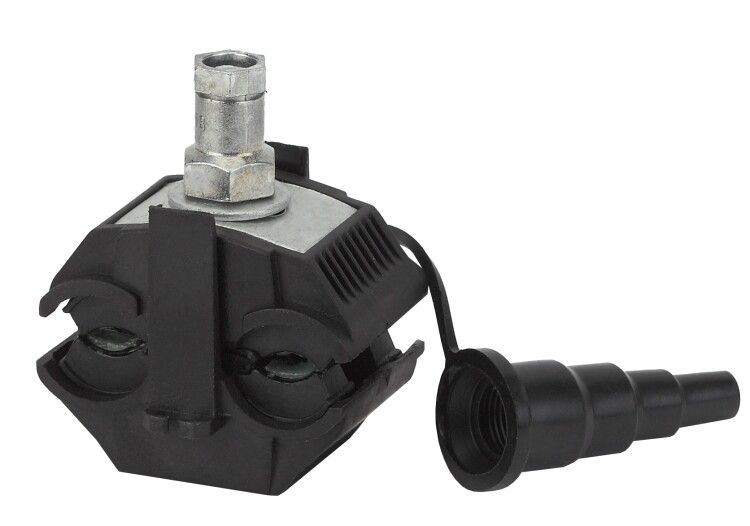

Зажим прокалывающий ответвительный P-150 (35-150/35-150) (10/100/2800) | Б0037738 ЭРА

Зажим прокалывающий ответвительный P-150 (35-150/35-150) (10/100/2800) от бренда ЭРА предназначен для надёжного и герметичного ответвления от основной линии СИП без демонтажа изоляции. Прост в установке, выдерживает экстремальные температуры и подходит для открытых воздушных ЛЭП.

Назначение и область применения

Зажим прокалывающий ответвительный P-150 используется для создания ответвлений от главной силовой линии СИП (самонесущего изолированного провода) без зачистки токоведущих жил. Подходит для монтажа на опорах воздушных линий электропередач напряжением до 1 кВ. Обеспечивает постоянный контакт даже при наличии оксидной плёнки на алюминиевых проводах.

Технические характеристики

• Номинальное сечение: 35–150 мм2 - подходит для проводов средней и большой мощности
• Номинальное напряжение: 1 кВ - рассчитан на работу в сетях низкого напряжения
• Материал корпуса: стеклоармированный полиамид - прочный, устойчив к УФ-лучам и перепадам температур
• Рабочий температурный диапазон: от –60 C до +50 C - работает в условиях сурового климата
• Тип подключения: винтовое/болтовое соединение с прокалыванием изоляции - не требует удаления внешнего слоя провода
• Материал проводника: алюминий - совместим с алюминиевой магистралью и ответвляемыми жилами
• Количество жил: 2 - один зажим обеспечивает два контакта: вход и выход
• Цвет: черный - маскирует загрязнения и соответствует цвету большинства СИП

Совместимость и монтаж

Зажим P-150 монтируется на опорах ЛЭП открытым способом. Для установки достаточно закрутить болт до момента срыва головки - специальная алюминиевая срывная гайка гарантирует нужную степень затяжки без необходимости использовать динамометрический ключ. Диаметр посадочного места соответствует типовым СИП с сечением 35–150 мм2. Монтаж возможен как на новую линию, так и на уже эксплуатируемую.

Безопасность и стандарты

Изделие выполнено из самозатухающего материала и имеет высокую электроизоляцию. Соответствует требованиям к безопасности для оборудования на напряжение до 1 кВ. Защита IP67 не указана - не предназначена для погружения в воду, но герметично запечатывает место соединения от влаги и пыли благодаря прокалывающим шипам и плотному контакту.

Преимущества

• Не требуется зачищать изоляцию - снижает риск повредить жилу и время работы
• Автоматическая фиксация усилия через срывную гайку - исключает человеческий фактор при затяжке
• Устойчив к УФ-излучению - долговечен при длительном воздействии солнца
• Герметичное соединение - предотвращает коррозию и замыкание при повышенной влажности
• Подходит для алюминиевых проводов - идеально сочетается с распространёнными СИП

Ограничения применения

• Не применяется для медных проводов - материал зажима и прокалывающих элементов рассчитан только на алюминий
• Не рекомендован для внутренних помещений или подземной прокладки - предназначен исключительно для открытых ЛЭП
• Не допускается многократное использование - после срыва гайки зажим нельзя переустанавливать
• Не подходит для нагрузок выше 1 кВ - превышение напряжения недопустимо

Примеры использования

• Ответвление питания к частному домовладению от магистральной линии СИП
• Подключение освещения на уличных столбах
• Присоединение счетчиков или автоматических выключателей к распределительному щиту на опоре
• Обустройство временных энергообеспечивающих точек на объектах строительства

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте только 35–150 мм2
• Убедитесь, что магистральный провод находится в натянутом состоянии - слабое натяжение снижает качество контакта
• Не затягивайте дополнительно после срыва гайки - это может повредить внутренние элементы
• Проверяйте целостность изоляции после монтажа - минимальный люфт между зажимом и проводом говорит о правильной установке
• При работе в холодную погоду (ближе к –60 C) нагрейте зажим перед установкой - пластик становится хрупче
