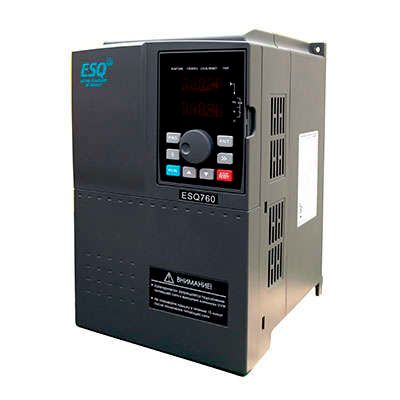

Преобразователь частотный ESQ-760-4T0055G/0075P 5.5/7.5 кВт 380В ESQ 08.04.000477 ОРЛАН

Преобразователь частотный ESQ-760-4T0055G/0075P - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 7,5 кВт при напряжении 380 В. Подходит для автоматизации приводов на производстве, где важна стабильная работа и энергоэффективность.

Назначение и область применения

Преобразователь частотный ESQ-760-4T0055G/0075P предназначен для управления скоростью вращения асинхронных двигателей. Он позволяет плавно изменять частоту питания двигателя, что снижает механические нагрузки и улучшает контроль над технологическим процессом. Применяется там, где требуется регулирование оборотов: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ, системы подачи материалов.

Технические характеристики

• Мощность: 5,5 кВт / 7,5 кВт - возможность работы с двумя уровнями нагрузки; 5,5 кВт - непрерывная, 7,5 кВт - кратковременная перегрузка;
• Напряжение питания: 380 В +-15%, трёхфазное - совместим с сетями промышленного типа;
• Выходной ток: рассчитан на двигатель с номинальным током до 13 А (для 5,5 кВт) и до 16 А (для 7,5 кВт);
• Тип управления: векторный - обеспечивает высокую точность момента и скорость даже при малых оборотах;
• Частота выходного сигнала: 0–400 Гц - широкий диапазон регулирования;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, требует установки в закрытом щите;
• Габариты и вес: соответствуют стандартному корпусу для преобразователей этой мощности - монтируется на DIN-рейку или крепится болтами.

Совместимость и монтаж

Преобразователь частотный ESQ-760-4T0055G/0075P совместим с любыми трёхфазными асинхронными двигателями напряжением 380 В, соответствующими по мощности. Для подключения используются клеммы L1/L2/L3 (вход), U/V/W (выход), PE (заземление). Обязательно соблюдать полярность заземления. Кабели входа и выхода должны быть медными, сечением не менее 4 мм2 для 5,5 кВт и 6 мм2 для 7,5 кВт. Установка допускается только в сухих помещениях с температурой от –10C до +50C. Не рекомендуется монтаж рядом с источниками сильных помех (частотники, сварочные аппараты).

Безопасность и стандарты

Преобразователь частотный ESQ-760-4T0055G/0075P соответствует требованиям EN 61800-5-1 и EN 61800-3 - нормам безопасности и электромагнитной совместимости для промышленных приводов. Имеет встроенную защиту от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжения сети. Все функции активируются автоматически.

Преимущества

• Векторное управление - обеспечивает стабильный момент на низких оборотах, что важно для точных операций;
• Поддержка двух значений мощности - можно использовать один прибор вместо двух моделей;
• Простая настройка через кнопки на лицевой панели - не требует ПК для базовой конфигурации;
• Энергосбережение - снижает потребление электроэнергии при частичной нагрузке по сравнению с постоянной работой двигателя;
• Интеграция в существующие системы - имеет аналоговые и дискретные входы/выходы для связи с PLC и датчиками.

Ограничения применения

• Не предназначена для однофазных сетей - работает только от трёхфазного напряжения 380 В;
• Запрещено использование во взрывоопасных средах - степень защиты IP20 не обеспечивает безопасность в таких условиях;
• Не подходит для длительной работы на максимальной мощности 7,5 кВт - этот режим допустим лишь кратковременно (до 60 секунд);
• Требуется внешний радиатор или принудительная вентиляция при работе в жарком помещении выше 40 C;
• Не содержит встроенный фильтр гармоник - при чувствительном оборудовании вблизи может потребоваться внешняя фильтрация.

Примеры использования

• Вентиляционная система - плавное увеличение оборотов в зависимости от давления в воздуховоде;
• Ленточный конвейер - регулировка скорости подачи сырья по технологии производства;
• Циркулярный станок - точная настройка скорости реза для разных типов материала;
• Насосная станция - автоматическое поддержание давления в трубопроводе без клапанов.

Практические советы

• Перед первым запуском выполните автопараметризацию - выберите тип двигателя и введите его паспортные данные (мощность, ток, число пар полюсов);
• Проверьте соответствие посадочного места - габариты устройства подходят под стандартные шкафы для преобразователей 5–7,5 кВт;
• Не забудьте про обязательное заземление корпуса - это гарантирует безопасность обслуживания;
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) используйте экранированные провода и подключайте экран к заземлению на обоих концах;
• Рекомендуется установить входной реактор для защиты от скачков напряжения в слабых сетях.
