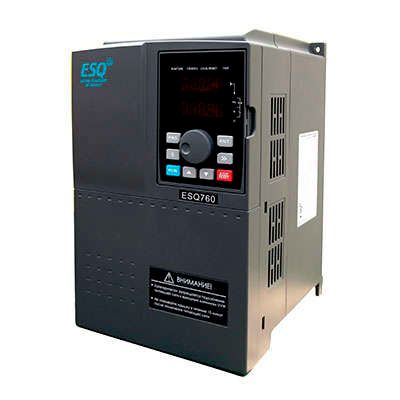

Преобразователь частотный ESQ-760-4T0075G/0110P 7.5/11кВт 380В ESQ 08.04.000478 ОРЛАН

Преобразователь частотный ESQ-760-4T0075G/0110P - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 11 кВт при напряжении 380 В. Подходит для автоматизации насосов, вентиляторов, конвейеров и других механизмов, где важна плавная управляемость.

Назначение и область применения

Преобразователь частотный ESQ-760-4T0075G/0110P предназначен для управления скоростью вращения асинхронных двигателей переменного тока. Он обеспечивает плавный запуск, точную настройку оборотов и снижение пиковых нагрузок на сеть и механическую часть оборудования. Применяется в системах с постоянной или изменяющейся нагрузкой: воздушные системы вентиляции, водяные насосы, ленточные конвейеры, компрессоры, оборудование для переработки материалов.

Технические характеристики

• Мощность: 7.5 кВт / 11 кВт - работает с двигателями двух классов мощности, в зависимости от режима работы;
• Напряжение питания: 380 В +-10%, трёхфазное - совместим с сетями промышленного типа;
• Выходная частота: до 400 Гц - позволяет управлять высокоскоростными механизмами;
• Тип управления: векторный - обеспечивает высокий крутящий момент даже на низких оборотах;
• Степень защиты корпуса: IP20 - требует установки внутри шкафа или защищённого помещения;
• Регулирование: аналоговые входы, цифровые сигналы, RS-485 - поддерживает внешнее управление через PLC или пульты.

Совместимость и монтаж

Преобразователь частотный ESQ-760-4T0075G/0110P совместим с большинством стандартных трёхфазных асинхронных двигателей до 11 кВт. Для подключения требуется соблюдать полярность фаз L1/L2/L3 и заземление PE. Кабели питания и выхода должны иметь достаточное сечение - рекомендовано использовать медные провода сечением не менее 6 мм2 для входа и 10 мм2 для выхода. Монтаж допускается только в закрытом щите с принудительным охлаждением при температуре выше +40 C. Учитывайте посадочные габариты устройства - он рассчитан на DIN-рейку 35 мм или крепление болтами M5.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 и EN 61800-3 - обеспечен уровень EMC и безопасность при работе в промышленной среде. Защита от перегрузки, перегрева, замыкания и потери фазы встроена. Автоматическое отключение происходит при превышении пороговых значений.

Преимущества

• Векторное управление даёт стабильный крутящий момент при малых оборотах - важно для точных операций;
• Поддержка нескольких режимов управления - удобно при интеграции в сложные АСУ ТП;
• Энергоэффективность - снижение потребления энергии до 30% по сравнению с механическими способами регулирования;
• Гладкий пуск - исключает ударные нагрузки на ременные передачи и зубчатые механизмы.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или химически активной среды - из-за степени защиты IP20;
• Не подходит для однофазных двигателей или двигателей постоянного тока;
• Требуется обязательное охлаждение при длительной работе на предельной мощности - самонагрев возможен без вентиляции;
• Не рекомендуется использовать без входного реактора при питании от длинных кабельных линий (>50 м) - риск повреждения IGBT-ключей.

Примеры использования

• Насосная станция водоснабжения - плавное увеличение давления, снижение гидроударов;
• Ленточный конвейер на пищевом производстве - регулировка скорости подачи сырья;
• Вентиляционная система цеха - адаптация мощности в зависимости от уровня CO₂;
• Шлифовальный станок - контроль оборотов для достижения нужной качества поверхности.

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это повысит точность управления;
• Используйте фильтры EMI на входе, если рядом расположены чувствительные контроллеры;
• Не забывайте про термореле на двигателе - преобразователь следит за собой, но не за нагревом мотора;
• Для удалённого управления подключите модуль RS-485 к HMI или SCADA-системе - экономит время на настройках;
• Записывайте параметры после настройки - они сохранятся в памяти, но потеря питания при записи может вызвать сбой.
