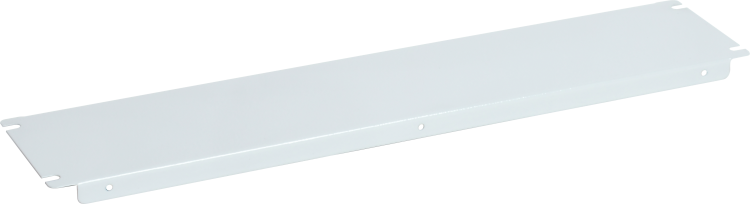

Фальш-панель внутр. глухая 50х600 FORMAT (уп.2шт) IEK YKM40D-FO-PVS-005-060

Фальш-панель внутренняя глухая 50х600 от IEK (ИЭК), артикул ykm40d-fo-pvs-005-060, предназначена для внутришкафного секционирования и визуального разделения пространства в электротехнических шкафах. Изготовлена из стали с порошковым покрытием, обеспечивает долговечную и надежную организацию зон внутри шкафа серии FORMAT.

Назначение и область применения

Фальш-панель внутренняя глухая 50х600 используется для создания герметичных и визуально отделённых зон внутри электротехнических шкафов. Применяется для разделения пространства на функциональные блоки - например, для выделения зон управления, силовой части, автоматики или кабельных трасс. Подходит для шкафов стандарта IEC, используемых в промышленной автоматизации, энергетике, транспорте и объектах ЖКХ.

Технические характеристики

• Размеры: 50×600 мм - высота 50 мм, длина 600 мм;
• Материал: сталь с порошковым покрытием - устойчиво к механическим повреждениям и коррозии;
• Цвет: RAL 7035 (серый каменный) - совместим с другими элементами серии FORMAT;
• Срок службы: до 15 лет при соблюдении условий эксплуатации;
• Тип изделия: глухая (без отверстий), не предусматривает проход кабелей или монтаж оборудования через саму панель.

Совместимость и монтаж

Фальш-панель внутренняя глухая 50х600 рассчитана на установку в шкафы формата FORMAT от IEK. Для её монтажа требуется использовать вертикальные уголки, установленные на стойках каркаса шкафа. Особенность: при использовании монтажных реек типа А между стойками по глубине невозможно смонтировать уголок на штатное место. В таких случаях необходимо применять рейки типа В - иначе панель не будет плотно фиксироваться.

Высота свободного пространства, доступного для закрытия фальш-панелями:

• Для шкафов высотой 1800 мм - 1729 мм;
• Для шкафов высотой 2000 мм - 1929 мм;
• Для шкафов высотой 2200 мм - 2129 мм.

Установка выполняется с помощью болтов или защёлок, предусмотренных конструкцией каркаса. Убедитесь, что расстояние между стойками соответствует длине панели (600 мм).

Преимущества

• Порошковое покрытие предотвращает окисление и царапины даже при частых обслуживаниях;
• Стандартный размер и цвет обеспечивают единый внешний вид всей системы шкафов FORMAT;
• Глухая конструкция исключает случайный доступ к проводкам и компонентам, повышает безопасность персонала;
• Простота монтажа - не требует специальных инструментов, фиксируется в существующую систему стоек.

Ограничения применения

• Не применяется для защиты от пыли/влаги - не имеет IP-класса и не является герметичным элементом;
• Не допускается использование с монтажными рейками типа А, если они установлены по глубине между стойками - возникает препятствие для крепления уголков;
• Не предназначен для крепления оборудования, кабельных каналов или других устройств - служит только для визуального и структурного разделения;
• Не рекомендуется для наружной установки - материал не адаптирован для воздействия осадков и УФ-излучения.

Примеры использования

• Разделение зоны питания и зоны управления в щите автоматики на производстве;
• Изоляция терминалов и клеммных колодок от силовых контакторов в распределительном шкафу;
• Обрамление участка с PLC-устройствами для удобства диагностики и обслуживания;
• Закрытие пустого пространства сверху или снизу в шкафу, где оборудование занимает не всю высоту.

Практические советы

• Перед заказом проверьте тип монтажных реек в вашем шкафе - если используются рейки типа А, замените их на тип В перед установкой этой фальш-панели;
• При сборке нескольких панелей в ряд убедитесь, что все они расположены строго параллельно - иначе возможны щели и перекосы;
• Для точного определения нужной длины панели измерьте расстояние между стойками каркаса, а не заявленную высоту шкафа;
• Фальш-панель внутренняя глухая 50х600 от IEK совместима со всеми элементами серии FORMAT - можно комбинировать с другими деталями одной серии без адаптеров.
