Гильза алюмомедная OptiKit C-GTL-16/24 | 278197 КЭАЗ

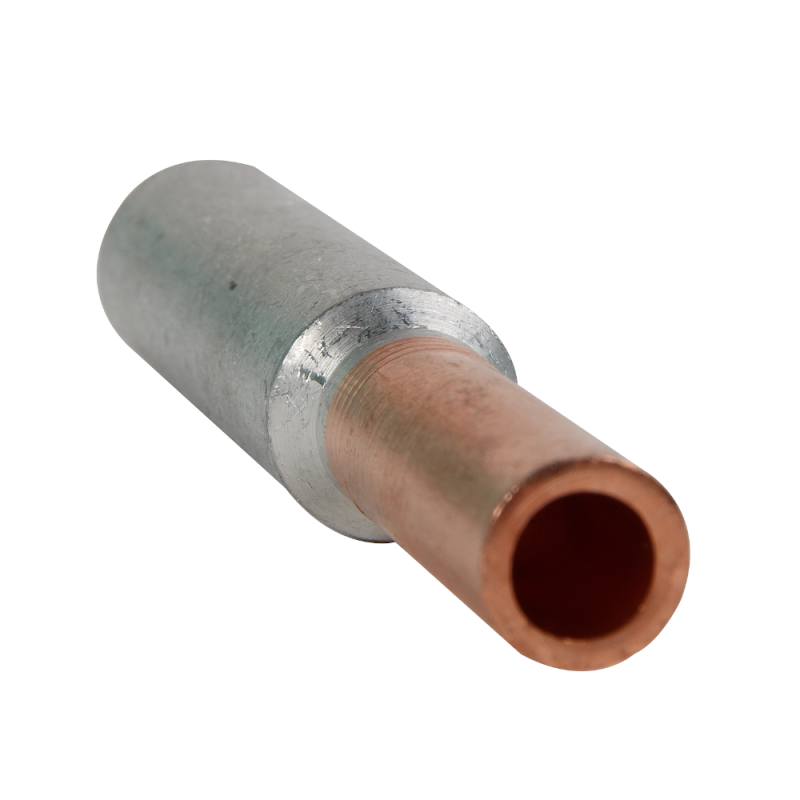

Гильза алюмомедная OptiKit C-GTL-16/25, C-GTL-16/24 КЭАЗ предназначена для надёжного соединения алюминиевых и медных токоведущих жил в кабелях и проводах до 10 кВ. Применяется там, где требуется исключить химическую коррозию и перегрев на стыке разнородных металлов — особенно в распределительных устройствах, силовых щитах и на воздушных линиях.

Назначение и область применения

Гильза алюмомедная OptiKit C-GTL-16/25, C-GTL-16/24 КЭАЗ используется для создания постоянного электрического контакта между алюминиевой и медной жилой. Подходит для соединений методом опрессовки или пайки. Область применения — высоковольтные сети до 10 кВ, где важна долговечность и безопасность соединения: подстанции, кабельные муфты, вводы в здания, распределительные пункты, промышленные установки.

Технические характеристики

• Тип изделия: гильза алюмомедная
• Номинальное сечение алюминиевой жилы: 24 мм² (указано в спецификации; в описании также упоминается 25 мм² — допуск соответствует сериям OptiKit)
• Номинальное сечение медной жилы: 16 мм² (из названия и серии C-GTL-16/24)
• Наружный диаметр: 10 мм
• Материал: комбинированный — алюминий с внутренней стороны, медь с внешней
• Рабочее напряжение: до 10 кВ
• Диапазон температур: от -40 °C до +80 °C
• Форма поперечного сечения: круглая

Совместимость и монтаж

Гильза OptiKit C-GTL-16/25, C-GTL-16/24 КЭАЗ совместима с жилами сечением 16–185 мм² (медь) и 25–240 мм² (алюминий). Для монтажа используйте пресс-клещи с матрицей, подходящей под диаметр 10 мм. Убедитесь, что зачищенные жилы полностью помещаются внутри гильзы — не допускайте выступающих концов. После опрессовки проверьте механическую прочность соединения и герметичность. Пайка возможна, но требует применения флюса, совместимого с алюмомедью, и контроля температуры — перегрев разрушает контактную поверхность.

Безопасность и стандарты

Гильза OptiKit C-GTL-16/25, C-GTL-16/24 КЭAZ соответствует требованиям к изолирующим элементам для кабельных соединений на напряжение до 10 кВ. Материалы выбраны с учётом термостойкости и антикоррозийной совместимости. Наличие двухслойной структуры снижает риск оксидирования на границе алюминий—медь, что предотвращает локальный перегрев и образование дуги.

Преимущества

• Исключает электрохимическую коррозию при соединении меди и алюминия благодаря слоистой структуре
• Устойчив к широкому диапазону температур — подходит для холодных регионов и тепловых нагрузок
• Высокая механическая прочность после опрессовки
• Совместима с продуктами серии OptiKit L/C — легко интегрируется в комплекты от КЭАЗ
• Не требует дополнительной изоляции при правильном монтаже — форма и размер обеспечивают плотное прилегание к кабелю

Ограничения применения

• Не применяется для соединений сечений менее 16 мм² (медь) или 24–25 мм² (алюминий) — не обеспечивается надёжный контакт
• Не предназначен для частых изгибов или подвижных соединений — только стационарные монтажи
• Не рекомендовано использование в средах с повышенной агрессивностью (например, химически активные пары, солевые брызги) без дополнительной защиты
• Пайка возможна, но не является основным способом — при неквалифицированном выполнении есть риск образования пор и трещин

Примеры использования

• Подключение медного кабеля 16 мм² к алюминиевой шине 24 мм² в распределительном щите 10 кВ
• Соединение алюминиевого кабеля на входе в здание с медной жилой внутренней проводки
• Ответвление от воздушной ЛЭП с алюминиевыми жилами к медному кабелю, ведущему к трансформатору
• Ремонт повреждённого участка кабеля с заменой части алюминиевой жилы на медную через гильзу

Практические советы

• Перед монтажом зачистите жилы точно на длину гильзы — лишняя часть вызывает неравномерное давление при опрессовке
• Обязательно используйте пресс с матрицей, рассчитанной на диаметр 10 мм — недостаточное усилие приведёт к плохому контакту
• Проверяйте соответствие сечений: если ваша алюминиевая жила 25 мм² — подойдёт, но если 20 мм² — выбирайте другую модель
• После опрессовки осмотрите место соединения: не должно быть трещин, выпирающей оболочки или следов перегрева
• Гильза OptiKit C-GTL-16/25, C-GTL-16/24 КЭАЗ — часть серии OptiKit, поэтому её можно сочетать с другими элементами этой линейки для унификации монтажа
