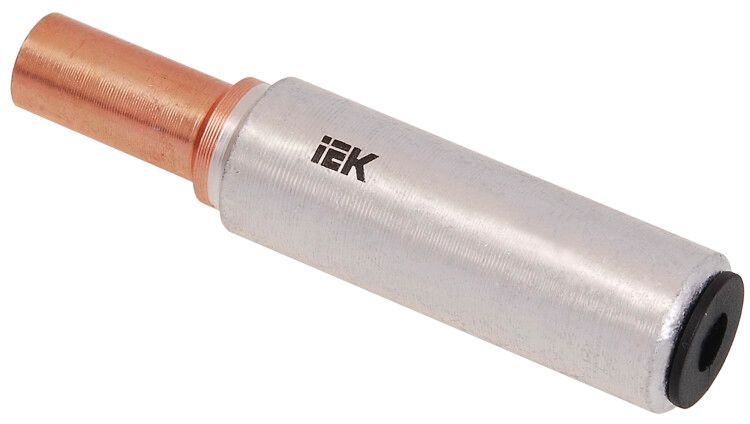

Гильза соединительная ГМА-25/35 медн./алюм. IEK UGTL10-025-07

Гильза ГМА-25/35 медно-алюминиевая соединительная от IEK предназначена для надёжного соединения медного и алюминиевого проводников сечением 35 кв.мм. Применяется в силовых цепях до 10 кВ, особенно там, где требуется переход между разными металлами - например, при подключении алюминиевой кабельной линии к медному оборудованию.

Назначение и область применения

Гильза ГМА-25/35 медно-алюминиевая соединительная используется для создания электрического контакта между медным и алюминиевым проводниками одинакового сечения - 35 кв.мм. Подходит для монтажа в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП, в кабельных камерах и других местах, где возникает необходимость соединить разнородные металлы без потерь проводимости.

Технические характеристики

• Сечение провода: 35 кв.мм - рассчитана на одновременное соединение двух проводников этого сечения
• Тип изделия: соединительная гильза - не изоляционная, требует последующего уплотнения или термоусадки
• Ряд напряжений: до 10 кВ - допустимо применение в средневольтных сетях
• Материал: алюминий с медной вставкой - обеспечивает химическую совместимость и снижает электрохимическую коррозию
• Способ монтажа: опрессовка - требует специального пресс-клещей и матриц подходящего размера
• Форма поперечного сечения: многопроволочная круглая / секторная - совместима с жилами любого типа
• Наружный диаметр: 10 мм - важен для выбора размера термоусадочных трубок
• Внутренний диаметр: 8,5 мм - позволяет свободно проходить проводникам сечением 35 кв.мм
• Срок службы: 5 лет - указан минимальный срок при соблюдении условий эксплуатации; реальный срок зависит от окружающей среды
• Цвет: серый - визуально отличается от изолированных гильз, не маскирует повреждения

Совместимость и монтаж

Гильза ГМА-25/35 медно-алюминиевая соединительная совместима с любыми многожильными проводами сечением 35 кв.мм, выполненными из меди или алюминия. Монтаж выполняется исключительно методом опрессовки - скручивание недопустимо. Для работы нужны пресс-клещи с матрицей, соответствующей диаметру гильзы (10 мм). Перед опрессовкой необходимо:

• Зачистить изоляцию на длине, равной половине длины гильзы
• Вставить медную жилу в одну сторону, алюминиевую - в другую
• Убедиться, что жилы полностью вошли до упора
• Произвести опрессовку двумя-тремя ударами по центру гильзы

Обращайте внимание на наличие защитного колпачка со стороны алюминия - он предотвращает образование оксида. Не снимайте его до момента установки!

Безопасность и стандарты

Гильза ГМА-25/35 медно-алюбиниевая соединительная соответствует требованиям ГОСТ 7385-94 и применяется в системах, отвечающих нормам ПУЭ. Напряжение до 10 кВ позволяет использовать её в распределительных сетях, однако после монтажа обязательна изоляция соединения - например, термоусадочной трубкой или изолирующим бандажом. Без защиты контакт подвержен воздействию влаги, пыли и механическим нагрузкам.

Преимущества

• Защитный колпачок на алюминиевой стороне - предотвращает окисление, увеличивает долговечность контакта
• Высокая проводимость благодаря комбинации меди и алюминия - минимизирует нагрев в месте соединения
• Стандартный внешний диаметр 10 мм - легко совмещается с популярными термоусадочными материалами
• Поддерживается массовым производителем IEK - доступность запчастей и совместимость с другими изделиями серии

Ограничения применения

• Не предназначен для постоянного погружения в воду - требует дополнительной герметизации
• Не работает с однопроволочными жилами - только с многопроволочными (круглыми или секторными)
• Срок службы ограничен 5 годами - в условиях высокой влажности, перепадов температур или загрязнённой среды рекомендуется замена раньше
• Не является изолирующим элементом - обязательно использование термоусадки или другой изоляции после монтажа
• Не подходит для соединений с сечением меньше или больше 35 кв.мм - используйте другие модели серии ГМА

Примеры использования

• Подключение алюминиевого кабеля 35 кв.мм к медной шине в распределительном щите
• Переход от алюминиевых воздушных линий к медным кабелям ввода в здание
• Соединение фазных жил в кабельной муфте при ремонте ЛЭП
• Монтаж ответвлений в распределительных пунктах с разнородными проводниками

Практические советы

• Выбирайте пресс-матрицу точно по диаметру гильзы - 10 мм. Неправильный инструмент деформирует соединение и снижает надёжность
• Проверьте, чтобы колпачок на алюминиевой части был целым - если повреждён, замените гильзу
• После опрессовки проверьте прочность соединения - попробуйте слегка покрутить жилы. Они должны двигаться как единое целое
• Изолируйте место соединения термоусадкой с клеевым слоем - это повысит влагостойкость и механическую устойчивость
• Не используйте эту гильзу в качестве ответвления - она предназначена только для прямых соединений
• Храните гильзы в сухом помещении - даже с колпачком длительное воздействие влаги может вызвать коррозию
