Гильза кабельная ГМ 25-8 (25мм² - Ø8мм) (в упак.100шт) | 07-5356-3 Rexant MEET

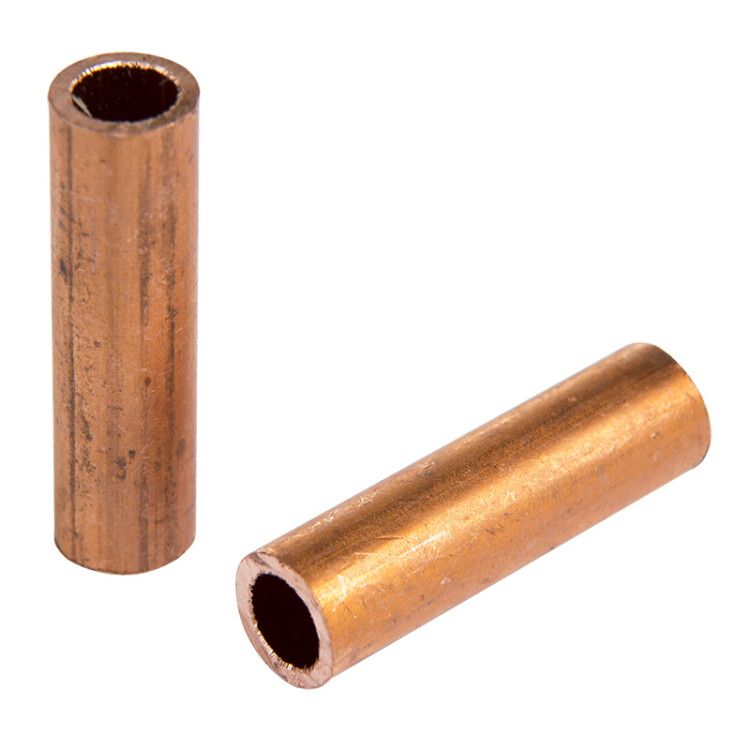

Гильза кабельная ГМ 25-8 (25 кв. мм - 8 мм) от REXANT - это стыковой соединитель из меди для надёжного соединения кабелей с жилами площадью 25 мм2. Упакованы по 100 штук, подходят для массового монтажа в распределительных устройствах, силовых щитах и на участках с повышенной нагрузкой.

Назначение и область применения

Гильза кабельная ГМ 25-8 применяется для создания прочного электрического контакта между двумя медными жилами кабеля путём опрессовки. Подходит для работы в сетях до 35 кВ. Часто используется при ремонте и модернизации кабельных линий, установке заземления, сборке силовых шин и подключении оборудования в промышленных условиях - например, на станциях, трансформаторных подстанциях, цеховых распределительных пунктах.

Технические характеристики

• Тип изделия: гильза стыковая
• Материал: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву
• Номинальное сечение жилы: 25 мм2
• Внутренний диаметр: 8 мм - соответствует диапазону диаметров зачищенных жил
• Номинальный ток: 100 А - допустимая постоянная нагрузка при нормальных условиях
• Рабочее напряжение: до 35 кВ
• Форма: длинная - увеличенная длина для равномерного распределения давления при опрессовке
• Покрытие: без покрытия - поверхность голая, требует защиты после монтажа
• Исполнение: стандартное - соответствие типовым требованиям ГОСТ

Совместимость и монтаж

Гильза ГМ 25-8 совместима только с однопроволочными и многопроволочными медными жилами сечением 25 мм2. Для монтажа требуется специальный пресс-клещи с матрицей, рассчитанной под этот тип гильз. Перед опрессовкой необходимо зачистить жилы на длину, полностью соответствующую внутренней части гильзы - около 40–45 мм. После опрессовки рекомендуется дополнительно изолировать место соединения термоусаживающейся трубкой или изоляционной лентой, особенно при работе во влажной среде.

Безопасность и стандарты

Произведено согласно требованиям, аналогичным ГОСТ 7395 и DIN 46235. Несмотря на то, что гильза сама по себе не является изолирующим элементом, её применение в системах до 35 кВ допустимо при условии соблюдения правил электроустановок и наличия внешней изоляции. Отсутствие покрытия делает изделие чувствительным к коррозии - использование вне закрытых помещений требует дополнительной герметизации.

Преимущества

• Высокая электропроводность благодаря чистой меди - снижаются потери энергии и риск перегрева
• Длинная форма обеспечивает более равномерное распределение усилия при опрессовке - меньше вероятность дефектов соединения
• Стандартный диаметр 8 мм позволяет легко вставлять жилы даже при минимальном опыте монтажника
• Упаковка по 100 штук удобна для крупных проектов и снижает стоимость единицы

Ограничения применения

• Не алюминиевые жилы - возможен контактный эффект и быстрое разрушение соединения
• Не предназначен для использования без внешней изоляции - открытые места соединения опасны при наличии напряжения выше 50 В
• Не следует использовать в местах с частыми вибрациями без фиксации корпусом или муфтой - возможно ослабление контакта
• Подвержена окислению при длительном воздействии влаги и агрессивных сред - требует герметизации в outdoor-условиях

Примеры использования

• Замена поврежденного участка кабеля в подземной трассе с последующей заделкой в бетонную колодец
• Объединение двух кабелей 2×25 мм2 перед входом в распределительный щит 10/0,4 кВ
• Создание ответвления от основной силовой линии на оборудование мощностью до 70 кВт
• Подключение заземляющего контура к главному заземляющему проводнику

Практические советы

• Перед монтажом проверьте, чтобы зачищенная часть жилы точно соответствовала длине гильзы - слишком короткая жила не обеспечит нужной плотности контакта
• Выбирайте пресс-матрицу с меткой “GML” или “25 mm²”, чтобы избежать недопрессовки или раздавливания
• После опрессовки осмотрите соединение: должны остаться два четких вмятины, без трещин и выступов металла
• Храните гильзу в сухом месте - даже без покрытия она сохраняет работоспособность, если не подвергалась длительному воздействию влаги
• Экономьте время: используйте сразу всю упаковку из 100 штук при масштабных работах - так проще контролировать качество партии
