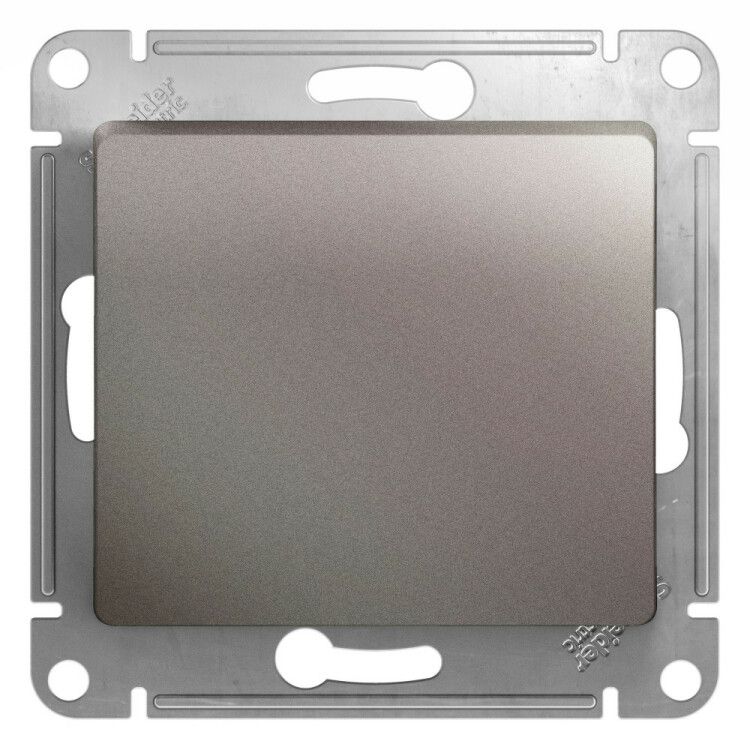

Механизм кнопки нажимной Glossa сх. 1 10AX платина SchE GSL001215 APC

Кнопка нажимная 1-клавишная схема 1, 10AX, механизм платина SE - это элемент управления с самовозвратом, предназначенный для коммутации нагрузок до 10 А в бытовых и промышленных системах. Произведённая компанией Systeme Electric, модель gsl001215 из серии GLOSSA обеспечивает надёжную работу в условиях скрытой установки и соответствует требованиям безопасности для внутреннего монтажа.

Назначение и область применения

Кнопка нажимная 1-клавишная схема 1, 10AX, механизм платина SE используется для временного замыкания или размыкания электрической цепи. Подходит для управления освещением, вентиляцией, маломощными устройствами и автоматическими системами. Применяется в жилых домах, офисах, производственных помещениях и объектах инфраструктуры, где требуется простое и надёжное управление. Механизм работает в сетях переменного тока 220–250 В.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Тип действия: возвратно-нажимная (самовозврат)
• Схема подключения: однополюсная (1P)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Способ подключения: винтовые клеммы
• Габариты: 70,8 × 70,8 × 38,5 мм
• Материал корпуса: PC+ASA - термостойкий пластик с повышенной устойчивостью к царапинам и УФ-излучению
• Цвет: серый, глянцевая отделка
• Крепление: винтовое, для скрытой установки в подрозетник
• Комплектация: механизм с декоративной накладкой
• Содержание галогенов: отсутствуют

Совместимость и монтаж

Кнопка нажимная 1-клавишная схема 1, 10AX, механизм платина SE совместима со стандартными подрозетниками глубиной не менее 40 мм. Для монтажа необходимо использовать рамочные системы серии GLOSSA. Клеммы расположены в два ряда - верхний и нижний - что позволяет удобно подводить провода с двух сторон. Соединение выполняется винтовым зажимом: затяжка должна быть достаточной для исключения нагрева, но без перегрузки. Не рекомендуется применять с многожильными проводами без наконечников.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - поэтому не применяется во влажных помещениях, на улице или в производственных зонах с высокой запылённостью. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании.

Преимущества

• Ударопрочный материал PC+ASA сохраняет внешний вид даже после длительной эксплуатации
• Эргономичная форма клавиши обеспечивает комфортное нажатие
• Двухрядное расположение клемм упрощает прокладку проводов и минимизирует переплетение
• Глянцевая поверхность легко моется и не собирает пыль
• Совместимость с другими изделиями серии GLOSSA позволяет создавать единый дизайн интерьера

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием воды
• IP20 не допускает использование в пыльных средах (например, цехах с металлообработкой)
• Не подходит для управления мощными двигателями или оборудованием выше 2,5 кВт
• Требуется обязательное использование с рамкой и подрозетником - самостоятельная установка невозможна

Примеры использования

• Управление светом в коридоре или спальне
• Активация вентилятора в ванной комнате
• Запуск насоса в системе автономного водоснабжения
• Кнопка сброса или экстренной остановки в пульте управления малогабаритным оборудованием

Практические советы

• Перед монтажом проверьте соответствие диаметра подрозетника - стандарт 68 мм, а габариты механизма 70,8 мм; возможна лёгкая посадка с усилием
• Используйте наконечники НШВИ для многожильных проводов - это повысит надёжность контакта
• Не используйте силовые провода сечением более 2,5 мм2 - максимальная нагрузка рассчитана на 10 А
• При сборке системы с несколькими кнопками серии GLOSSA соблюдайте одинаковый цвет и тип отделки для эстетической целостности
• Проверяйте механический ход клавиши после установки - он должен быть плавным, без заклинивания
