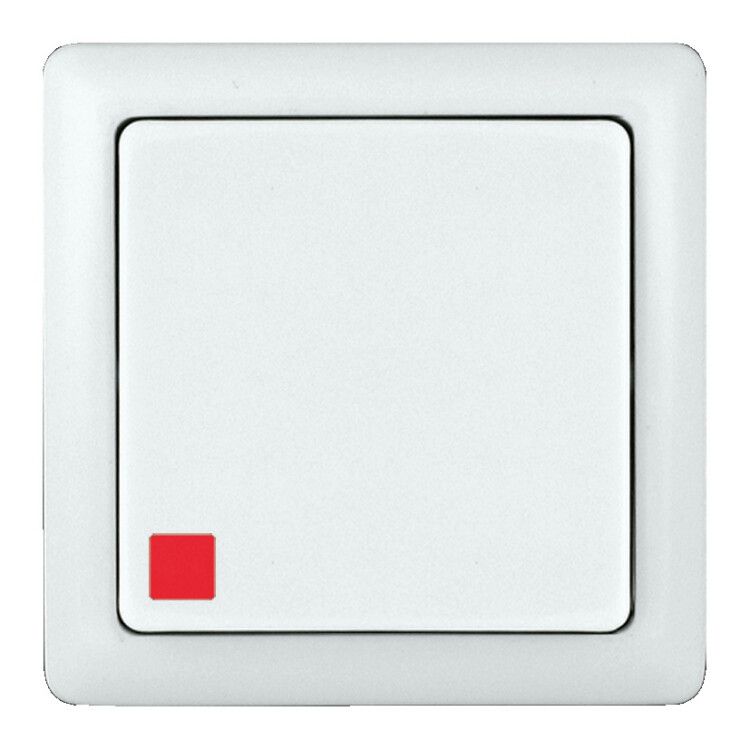

Выключатель одноклавишный ХИТ с подсветкой 6А 250В IP20 Systeme Electric VA16-137-B

Выключатель одноклавишный наружный с индикатором и подсветкой 6А, 250В от Systeme Electric (серии HIT, артикул va16-137-b) предназначен для коммутации осветительных нагрузок в помещениях с открытой проводкой. Индикатор и подсветка позволяют легко найти устройство в темноте, а компактный пластиковый корпус обеспечивает надёжную работу в бытовых и административных условиях.

Назначение и область применения

Выключатель одноклавишный наружный с индикатором и подсветкой 6А, 250В используется для включения и отключения одного источника света или другой нагрузки до 6 А. Применяется там, где важно видеть положение выключателя в темноте - в коридорах, лестницах, туалетах, подъездах, складских помещениях. Устройство рассчитано на сети переменного тока 220–250 В, частотой 50 Гц. Подходит для установки в жилых домах, офисах, общественных зданиях.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 220–250 В
• Количество полюсов: 1
• Количество клавиш: 1
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Максимальное сечение кабеля: 2,5 мм2
• Габариты: 63×63×32,1 мм
• Материал корпуса: пластик, без галогенов
• Цвет: белый, глянцевая отделка
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, повышенной влажности)
• Подключение: винтовые клеммы
• Крепление: винтовое, на стену
• Соответствует стандарту: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Совместимость и монтаж

Выключатель одноклавишный Systeme Electric HIT совместим со всеми типами настенных коробок для открытой установки с внутренним размером не менее 60×60 мм. Монтируется на поверхность стены с помощью двух винтов через боковые отверстия. Для подключения используются винтовые клеммы - допускаются медные провода сечением до 2,5 мм2. Нельзя использовать многожильные провода без опрессовки наконечниками. Кабели зачищаются на 8–10 мм. Перед монтажом обязательно отключите питание.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51324.1-2005 и международному стандарту IEC 60669-1. Конструкция исключает случайный контакт с токоведущими частями благодаря изолирующему корпусу и глубокому расположению контактов. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Сертифицирован для работы в условиях повышенной влажности и колебаний температуры (климат UHL4).

Преимущества

• Подсветка клавиши позволяет находить выключатель в темноте без дополнительного освещения
• Индикатор показывает состояние цепи - горит при включенном состоянии
• Глянцевая поверхность легко моется, не задерживает пыль
• Компактные размеры удобны для установки в ограниченном пространстве
• Произведён в России - гарантия качества и наличие запчастей

Ограничения применения

• Не предназначен для влажных помещений (IP20 не защищает от брызг и пара)
• Запрещено применять для мощных нагревательных приборов, двигателей или светодиодных лент с высоким пусковым током
• Не рекомендован для установки вне помещений - даже при УХЛ4 не имеет герметизации
• Не поддерживает управление несколькими группами освещения - только одна клавиша, один контур

Примеры использования

• Выключатель света в коридоре квартиры
• Переключение люстры в спальной комнате
• Освещение в гардеробной или кладовой
• Управление фонарем в подвале или на лестничной площадке
• Коммутирование розетки с ночным светом в детской

Практические советы

• При замене старого выключателя проверьте соответствие сечения проводов - максимум 2,5 мм2
• Если провод многожильный, используйте наконечники типа НШВИ для лучшего контакта
• Не затягивайте винты слишком сильно - можно повредить клеммы
• При установке в новую коробку убедитесь, что её глубины хватит для свободного прохода проводов
• Индикатор работает только при наличии нагрузки - если лампа перегорела, подсветка тоже не будет работать
• Для долгой службы избегайте механических ударов по клавише - материал пластиковый, хотя и прочный
