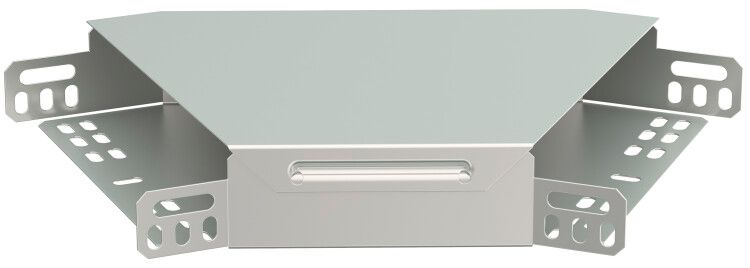

Поворот на 45 град. 50х300 | CLP3P-050-300 IEK

Поворот на 45 градусов 50х300 от IEK (ИЭК), артикул clp3p-050-300, предназначен для изменения направления кабельной трассы под углом 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с долговечным покрытием и оснащено интегрированным соединителем - обеспечивает надёжную сборку системы лотков без дополнительных элементов.

Назначение и область применения

Поворот на 45 градусов 50х300 используется для плавного изменения направления кабельной трассы в системах металлических лотков. Применяется там, где требуется изменить траекторию прокладки кабелей под углом 45° - например, при обходе препятствий, переходе между уровнями оборудования или в углах помещений. Подходит для промышленных объектов, заводов, распределительных пунктов, серверных комнат и других мест с жесткими требованиями к организации кабельных путей.

Технические характеристики

• Угол поворота: 45°
• Высота: 50 мм
• Ширина: 300 мм
• Внутренний радиус: 300 мм - позволяет прокладывать кабели без перегибов и повреждений изоляции
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - защитный слой цинка 10–20 мкм
• Толщина стенки: 1 мм - достаточна для механической прочности при нагрузках от кабелей
• Цвет: серый
• Диапазон рабочих температур: от –60 C до +60 C - подходит для холодных и жарких условий, включая открытые площадки
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединителем - не требует отдельных болтовых фиксаторов при стыковке с лотком
• Комплектация: в комплекте крышка - защищает кабели от внешнего воздействия и пыли

Совместимость и монтаж

Поворот на 45 градусов 50х300 совместим с металлическими лотками серии ESCA от IEK, имеющими аналогичные габариты: высота 50 мм, ширина 300 мм. Интегрированный соединитель позволяет закрепить изделие без дополнительных крепёжных деталей - достаточно выровнять его по кромкам лотка и зафиксировать с помощью стандартных болтов или самонарезающих винтов через предварительно подготовленные отверстия. Крышка легко фиксируется на месте и не требует специальных инструментов для установки.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для защиты кабельных трасс. Материал и технология оцинковки обеспечивают соответствие ГОСТ Р 50571 и другим нормам по коррозионной стойкости. Наличие крышки снижает риск доступа посторонних предметов и увеличивает безопасность обслуживания. Условия эксплуатации (температура, влажность) учитывают применение в соответствии с классом IP54 и выше при правильной сборке всей системы.

Преимущества

• Горячее цинкование по методу Сендзимира - максимальная защита от коррозии даже при механических повреждениях покрытия
• Интегрированный соединитель - ускоряет монтаж, исключает потерю крепёжа и снижает вероятность неплотного стыка
• Крышка в комплекте - экономит время на докупку аксессуаров и гарантирует совместимость
• Широкий температурный диапазон - возможность использования в суровых климатических условиях
• Долгий срок службы - снижает затраты на замену и техобслуживание

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальной плоскости
• Подходит только для лотков шириной 300 мм и высотой 50 мм; несовместима с другими размерами
• Не рекомендуется использовать в средах с постоянным контактом с агрессивными химическими веществами (например, кислотами, щелочами) - даже оцинкованная сталь может подвергнуться коррозии
• При использовании в помещениях с повышенной влажностью необходимо проверять герметичность всех стыков

Примеры использования

• Обход колонн и трубопроводов в производственных цехах
• Переход кабельной трассы от потолка к стене в серверной комнате
• Смена направления трассы в зонах с ограниченным пространством
• Прокладка силовых и сигнальных кабелей на открытых площадках с перепадом температур

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 300 мм соответствует минимальному допустимому радиусу изгиба используемых кабелей - особенно для многожильных и оптоволоконных линий
• При сборке системы проверьте, чтобы все элементы были одного типа и производителя - это гарантирует точное совпадение кромок и равномерное распределение нагрузки
• Если трасса проходит в сыром или пыльном месте, дополнительно уплотните стыки силиконовым составом, совместимым с металлами
• При необходимости удлинения трассы - используйте прямые участки перед и после поворота, чтобы избежать перегрузки на соединитель
• Артикул clp3p-050-300 - сохраняйте его при заказе запасных частей; он однозначно идентифицирует именно этот поворот в каталоге IEK (ИЭК)
