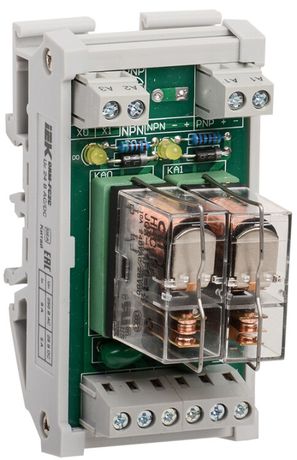

Интерфейсное реле ORM 5. 2 конт. группа. 24 В DC/AC - ORM-FC2C IEK

Интерфейсное реле ORM 5 2 контакта группа 24 В DC/AC от IEK предназначено для гальванической развязки сигналов управления и коммутации нагрузок до 8 А в системах автоматизации. Артикул orm-fc2c обеспечивает надёжную работу на DIN-рейке в промышленных условиях.

Назначение и область применения

Интерфейсное реле ORM 5 2 контакта группа 24 В DC/AC используется для передачи управляющих сигналов от слаботочных цепей (например, ПЛК, датчиков, контроллеров) к силовым устройствам - таким как двигатели, клапаны, световые индикаторы или нагревательные элементы. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовой части системы. Подходит для установки в щитах управления на заводах, в логистических комплексах, на конвейерах и в оборудовании с частыми включениями.

Технические характеристики

• Номинальное напряжение питания катушки: 24 В постоянного или переменного тока (DC/AC)
• Количество переключающих контактов: 2 (НО - нормально открытые)
• Номинальный ток контактов: 8 А
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Способ подключения: винтовые клеммы
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги)
• Диапазон рабочих температур: от -20 C до +55 C
• Механическая износостойкость: 20 млн циклов
• Поляризация: определённая (требует соблюдения полярности при подключении к источнику питания)
• С принудительно управляемыми контактами: да (обеспечивает безопасное отключение даже при сваривании контактов)

Совместимость и монтаж

Интерфейсное реле ORM 5 2 контакта группа 24 В DC/AC совместимо со всеми стандартными DIN-рейками типа TS35. Установка занимает несколько секунд: просто защёлкните корпус на рейке. Для подключения используйте провода сечением до 2,5 мм2 - зажимайте их плотно, чтобы избежать перегрева. Клеммы рассчитаны на многократное подключение. Обратите внимание: хотя реле имеет сменные модули, замена катушки требует демонтажа всего устройства. Не допускается использование в средах с повышенной запылённостью или влажностью - степень защиты IP20 не обеспечивает защиту от внешних факторов.

Безопасность и стандарты

Интерфейсное реле ORM 5 2 контакта группа 24 В DC/AC соответствует требованиям IEC 60947-5-1 и IEC 61810-1 для реле управления. Принудительно управляемые контакты обеспечивают соответствие уровню безопасности SIL 2 / PL b по EN ISO 13849-1. Конструкция предотвращает самопроизвольное включение при отказе катушки.

Преимущества

• Поддержка AC/DC - можно питать от любого источника 24 В, что упрощает проектирование
• Высокая механическая долговечность - 20 млн операций гарантирует длительную службу даже в интенсивных режимах
• Принудительно управляемые контакты повышают безопасность в критичных системах
• Удобные винтовые клеммы позволяют работать с жилами различного сечения без специальных насадок
• Гальваническая развязка снижает риск повреждения контроллеров от импульсов и скачков напряжения

Ограничения применения

• Не применяйте в помещениях с высокой влажностью, пылью или агрессивными газами - IP20 недостаточно для таких условий
• Запрещено использовать для коммутации токов выше 8 А - это вызовет перегрев и выход из строя
• Не подключайте к источникам с напряжением выше 24 В - возможно повреждение катушки
• Не монтируйте рядом с мощными источниками ЭМИ (частотные преобразователи, сварочные аппараты) без экранирования
• Поляризованная катушка требует правильного подключения "+" и "-" - неверная полярность не приведёт к работе реле

Примеры использования

• Управление двигателем конвейера через ПЛК: слаботочный сигнал 24 В DC от контроллера активирует реле, которое включает двигатель 220 В
• Переключение освещения в цеху по расписанию - интерфейсное реле ORM 5 2 контакта группа 24 В DC/AC связывает таймер с группой ламп
• Автоматическое отключение насоса при аварии: датчик давления подаёт сигнал на реле, которое размыкает цепь питания
• Система сигнализации: два контакта используются для одновременного включения зуммера и индикатора при срабатывании тревожного события

Практические советы

• При подборе аналога проверьте тип контактов - ORM 5 2 контакта группа 24 В DC/AC имеет только НО, без НЗ
• Для увеличения срока службы не перегружайте контакты - лучше выбирать реле с запасом по току (например, 8 А вместо 6 А)
• При использовании в цепях с индуктивной нагрузкой (электромагниты, катушки) рекомендуется параллельно контакту установить RC-цепочку или варистор для гашения дуги
• Обязательно фиксируйте провода в клеммах - плохой контакт вызывает нагрев и ложные срабатывания
• Если требуется замена - отключите питание, выньте реле с рейки и установите новое того же артикула orm-fc2c
