Интерфейсный модуль, электромеханическое реле, серия MasterBASIC; 1CO 6A; питание 230-240В AC; категория защиты IP20 | 390182300060 Finder 39.01.8.230.0060

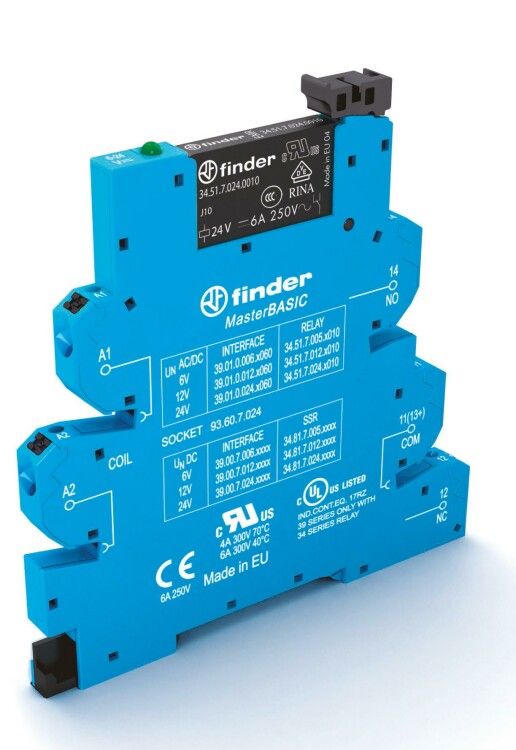

Интерфейсный модуль Finder 39.01.8.230.0060 - это надёжное электромеханическое реле серии MasterBASIC с коммутацией до 6 А переменного тока на напряжение 230–240 В. Подходит для автоматизации, управляемых систем и панельной сборки благодаря простому монтажу на DIN-рейку и быстрому подключению через push-in клеммы.

Назначение и область применения

Интерфейсный модуль Finder 39.01.8.230.0060 используется для управления нагрузками средней мощности в цепях переменного тока. Он служит промежуточным элементом между слаботочными управляющими сигналами (например, от PLC, терморегуляторов или датчиков) и силовыми цепями - такими как двигатели, нагреватели, освещение или насосы. Применяется в промышленном оборудовании, системах вентиляции, конвейерах, автоматических линиях и распределительных щитах.

Технические характеристики

• Тип: Электромеханическое реле, моностабильное (однорежимное)
• Количество контактов: 1 замыкающий (1CO)
• Коммутируемый ток: 6 А
• Напряжение питания катушки: 230 В AC (работает в диапазоне 230–240 В)
• Род тока: Переменный (AC)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Подключение: Безвинтовые клеммы Push-in - провода фиксируются просто вставкой, без инструментов
• Светодиодная индикация: Да - горит при наличии напряжения на катушке, позволяет визуально контролировать состояние реле
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25 C до +40 C
• Поляризация: Свободная - можно подключать клеммы катушки в любом порядке
• Серия: MasterBASIC (Finder 39)
• Артикулы: 390182300060 / 39.01.8.230.0060

Совместимость и монтаж

Интерфейсный модуль Finder 39.01.8.230.0060 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения катушки и контактов расположены с одной стороны - удобно для компактной установки в шкафах. Для подключения проводов используйте однопроволочные медные жилы сечением 0,2–2,5 мм2. Максимальный диаметр изоляции - 5,5 мм. Не допускается использование многожильных проводов без наконечника. Реле совместимо со всеми устройствами серии MasterBASIC и имеет одинаковый форм-фактор с другими моделями 39-й серии, что упрощает замену.

Безопасность и стандарты

Интерфейсный модуль Finder 39.01.8.230.0060 соответствует европейским нормам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (электромеханические реле для контрольных цепей) и EN 61810-7 (требования к испытаниям). Сертифицирован для работы в промышленных условиях. Индикация и изоляция обеспечивают безопасность при обслуживании. Однако IP20 не обеспечивает защиту от влаги - не применяйте в сырых или открытых местах.

Преимущества

• Быстрая установка: безвинтовые клеммы Push-in исключают необходимость отвертки и снижают риск повреждения проводов
• Чёткая индикация: светодиод показывает активацию катушки - помогает диагностировать отказы без тестера
• Высокая надёжность: механический ресурс более 10 млн операций при номинальной нагрузке
• Гибкость подключения: свободная полярность катушки упрощает монтаж в существующих схемах
• Совместимость с серией: легко заменить другим реле 39-й серии при необходимости

Ограничения применения

• Не предназначено для постоянной работы при токе выше 6 А - возможен перегрев и выход из строя
• IP20 не защищает от влаги, пыли и агрессивных сред - запрещена установка вне закрытых щитов
• Не работает с постоянным током (DC) - применение на 230 В DC вызовет повреждение катушки
• Запрещено использовать с индуктивными нагрузками выше 6 A (например, большие электродвигатели) без дополнительной защиты (варистора, RC-цепочки)
• Не рекомендовано для частых включений/выключений (более 10 раз в минуту) - снизится срок службы контактов

Примеры использования

• Управление тепловым насосом через PLC - реле включает компрессор при достижении заданной температуры
• Автоматическое включение света в цеху по таймеру
• Контроль работы вентилятора в распределительном щите
• Переключение режимов работы станка по сигналу с датчика положения
• Интеграция в системы охранной сигнализации для управления внешними сиренами

Практические советы

• Проверьте соответствие напряжения сети: реле рассчитано только на 230–240 В AC - подключение к 110 В или 380 В приведёт к отказу
• При использовании с индуктивными нагрузками (двигатели, реле, соленоиды) обязательно установите гашение дуги - встроенные варисторы или RC-цепи
• Для долгой жизни контактов не перегружайте реле - работайте на 70–80 % от максимального тока (до 4,8 А)
• При монтаже в плотно упакованных шкафах соблюдайте минимальный зазор 10 мм вокруг корпуса для теплоотвода
• При замене старого реле - проверьте тип контакта: этот модуль имеет только 1NO (замыкающий), без размыкающего
• Светодиод индикации не всегда указывает на исправность контактов - он показывает лишь наличие напряжения на катушке
