Интерфейсные модули реле MasterBASIC: Твердотельные реле, Винтовые клеммы, 1 выход 2A-24VDC, 230VAC - 391082309024 FINDER 39.10.8.230.9024

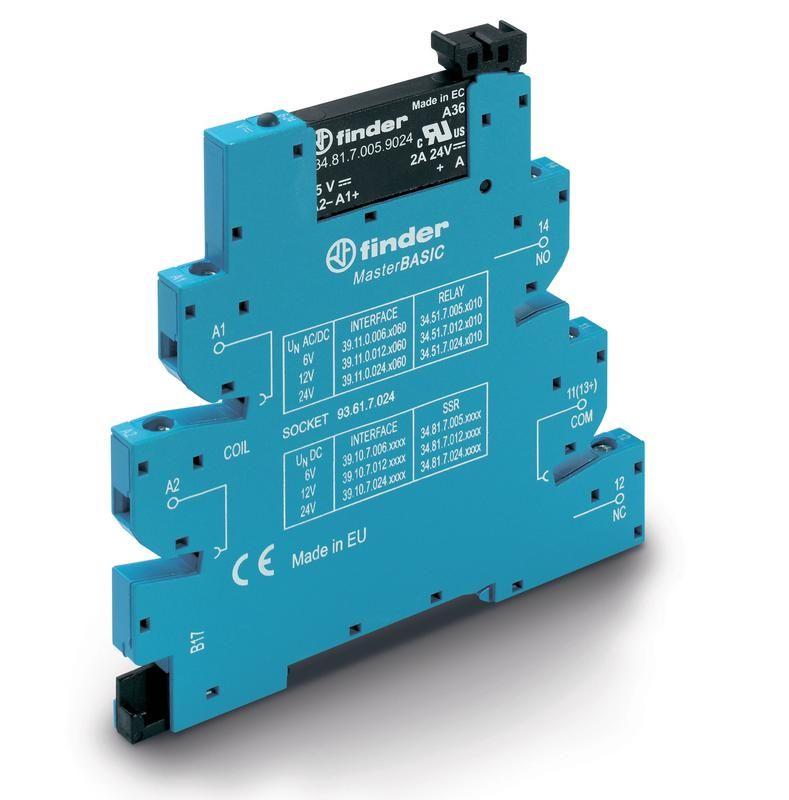

Интерфейсный модуль Finder 39.10.8.230.9024 - это твердотельное реле с коммутацией нагрузки до 6 А при напряжении 24 В постоянного тока, управляемое от сети 230–240 В переменного тока. Модуль предназначен для гальванической изоляции и переключения слаботочных цепей в автоматизированных системах, особенно там, где важна надёжность и долгий срок службы без механического износа.

Назначение и область применения

Интерфейсный модуль Finder 39.10.8.230.9024 используется для управления маломощными нагрузками постоянного тока (до 24 В, 6 А) через сигнал от сети переменного тока 230–240 В. Он применяется в системах автоматизации, панелях управления, промышленной электронике и оборудовании, где требуется исключить помехи и избежать искрения на контактах. Подходит для работы с PLC, контроллерами, сенсорами, клапанами, светодиодами и другими устройствами с низким энергопотреблением.

Технические характеристики

• Коммутируемый ток: 6 А при 24 В постоянного тока
• Напряжение питания: 230–240 В переменного тока (AC)
• Тип переключающего элемента: твердотельное реле (без движущихся частей)
• Количество коммутируемых контактов: один одинарный (NO - нормально открытый)
• Тип управления: моностабильное (включение/выключение без удержания)
• Подключение: винтовые клеммы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Светодиодная индикация: есть - показывает состояние включения
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать вход и выход без учёта полярности
• Нормативы: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Интерфейсный модуль Finder 39.10.8.230.9024 монтируется на DIN-рейку или специальную монтажную плату. Для подключения используются винтовые клеммы - провода фиксируются зажимами без пайки. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно соблюдать порядок подключения: вход (питание 230 В AC) - на клеммах L/N, выход (нагрузка 24 В DC) - на клеммах OUT+ и OUT−. Индикация горит при активном состоянии выхода. В комплекте с модулем идёт розетка для быстрого подключения к шине - её можно использовать как переходник между модулем и DIN-рейкой.

Безопасность и стандарты

Интерфейсный модуль Finder 39.10.8.230.9024 соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-2, которые регламентируют требования к выключателям и релейным устройствам. Гальваническая изоляция между входом и выходом обеспечивает безопасность при работе с высоким напряжением. IP20 защищает от случайного прикосновения к токоведущим частям, но не предохраняет от попадания пыли или влаги - не используйте в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Отсутствие механических контактов - ресурс более 1 млн операций, нет искр, износа и скачков напряжения
• Высокая скорость переключения - идеально для импульсного управления
• Светодиодная индикация позволяет визуально определить состояние устройства без тестера
• Гальваническая развязка снижает риск повреждения чувствительной электроники
• Простой монтаж благодаря совместимости с DIN-рейкой и наличием розетки

Ограничения применения

• Не предназначено для коммутации переменного тока - только постоянный ток (DC) на выходе
• IP20 не обеспечивает защиту от пыли и влаги - нельзя применять вне закрытых щитов
• Максимальная мощность нагрузки - 144 Вт (24 В × 6 А); превышение вызовет перегрев и отказ
• Не рекомендовано для работы с индуктивными нагрузками выше 100 мГн без демпферной цепочки
• Чувствителен к перегрузкам по току - даже кратковременные пики могут вывести из строя полупроводники

Примеры использования

• Управление 24 В-клапанами в системах пневматики
• Включение LED-подсветки на станках через PLC
• Коммутация датчиков и энкодеров в автоматических линиях
• Переключение цепей зарядки батарей в контрольных панелях
• Интеграция в системы HVAC для управления вентиляторами и насосами

Практические советы

• Проверьте соответствие напряжения нагрузки - не превышайте 24 В DC и 6 А; лучше оставлять запас 20%
• При подключении индуктивных нагрузок (катушки, реле) установите параллельно диод 1N4007 для гашения ЭДС самоиндукции
• Не забудьте правильно направить выводы: вход - 230 В AC, выход - 24 В DC; путаница приведёт к выходу из строя
• Используйте розетку из комплекта - она ускоряет замену и минимизирует ошибки при подключении
• При установке в щитке оставьте минимальный зазор 10 мм вокруг модуля для теплоотвода
• При длительной работе при максимальной нагрузке проверяйте температуру корпуса - если он слишком тёплый (>50 C), снизьте нагрузку
