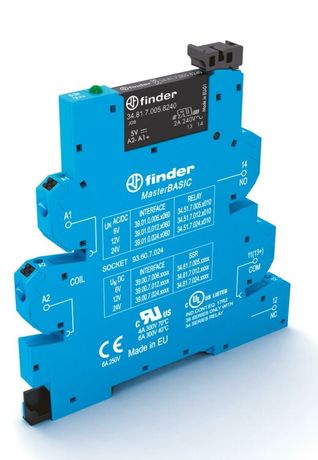

Интерфейсный модуль, твердотельное реле, серия MasterBASIC; выход 6A (24В DC); питание 24В DC; категория защиты IP20 | 390070249024 Finder 39.00.7.024.9024

Интерфейсный модуль Finder 39.00.7.024.9024 - это твердотельное реле с выходом на 6 А при напряжении 24 В постоянного тока, предназначенное для надежного коммутирования слаботочных нагрузок в автоматизированных системах. Модуль отличается простой установкой благодаря клеммам Push-in и интегрированной светодиодной индикацией состояния.

Назначение и область применения

Интерфейсный модуль Finder 39.00.7.024.9024 используется для управления нагрузками постоянного тока в системах автоматизации: промышленные контроллеры, станки, конвейеры, системы управления освещением и вентиляцией. Он заменяет механические реле там, где важна долговечность, бесшумность работы и устойчивость к вибрациям. Подходит для сигналов от PLC, датчиков и других устройств с малым потреблением.

Технические характеристики

• Тип устройства: твердотельное реле (без движущихся частей)
• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток нагрузки: 6 А при 24 В DC
• Тип переключения: моностабильное (обычно замкнутый контакт при подаче сигнала)
• Количество выходных контактов: один (НО - нормально открытый)
• Подключение: соединение с пружинным зажимом (Push-in)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Индикация: светодиод показывает состояние включения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C и относительной влажности до 95 % без конденсации
• Поляризация: свободная - можно подключать входную цепь без учета полярности
• Сертификаты: соответствует EN 60669-1 и EN 60669-2-2

Совместимость и монтаж

Модуль рассчитан на установку на DIN-рейку 35 мм через специальный крепёж, который входит в комплект. Клеммы Push-in позволяют подключить провода без инструментов: зачистите жилу на 8–10 мм и вставьте её до щелчка. Для подключения нагрузки используйте медные одножильные провода сечением 0,2–2,5 мм2. Комплектуется розеткой - модуль легко извлекается для замены без демонтажа проводов.

Безопасность и стандарты

Интерфейсный модуль Finder 39.00.7.024.9024 соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-2, которые регулируют требования к коммутационным устройствам. Сертифицирован для использования в промышленных условиях с ограниченными внешними воздействиями. Отсутствие механических контактов снижает риск возникновения дуги и искрения.

Преимущества

• Отсутствие механических контактов - срок службы более 1 млн операций
• Бесшумная работа - идеально для помещений с чувствительностью к шуму
• Высокая скорость переключения - подходит для импульсных сигналов
• Защита от скачков напряжения - внутренняя RC-цепочка гашения помех
• Простота обслуживания - быстрая замена через розетку
• Индикация состояния - наглядный контроль работоспособности

Ограничения применения

• Не предназначено для переменного тока - работает только с постоянным током (DC)
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать во влажных или запылённых средах без корпуса
• Максимальный ток 6 А - не подходит для мощных двигателей или нагревательных элементов выше этого значения
• Чувствителен к перегрузкам по току - длительная работа близко к пределу снижает срок службы
• Требует стабильного напряжения питания +-10 % от 24 В DC

Примеры использования

• Управление соленоидными клапанами в системах пневматики
• Переключение световых индикаторов или LED-панелей от PLC
• Коммутация датчиков давления или уровня в контролируемых системах
• Автоматизация линий сборки с высокой частотой циклов
• Замена старых механических реле в существующих панелях управления

Практические советы

• Проверяйте соответствие нагрузки: максимальный ток 6 А при 24 В DC - не превышайте этот порог даже кратковременно
• Используйте экранированные провода для сигналов управления, чтобы исключить влияние ЭМИ
• При монтаже на DIN-рейку соблюдайте минимальный зазор между модулями - рекомендовано 5 мм для теплоотвода
• Не затягивайте провода в клеммах слишком сильно - это повредит механизм Push-in
• Для многократных циклов переключения лучше применять именно твердотельные реле, такие как Finder 39.00.7.024.9024, вместо механических аналогов
