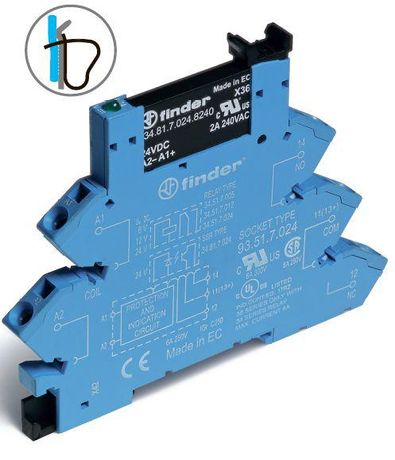

Интерфейсные модули реле Твердотельные реле, Безвинтовые зажимные клеммы, 1 выход 2A-240VAC, 230-240VAC/DC - 389102408240 FINDER 38.91.0.240.8240

Модуль интерфейсный Finder 38.91.0.240.8240 - это твердотельное реле с выходом на 2 А при напряжении до 240 В переменного тока, предназначенное для коммутации слаботочных сигналов в автоматизированных системах. Устройство работает от сети 230–240 В постоянного или переменного тока, имеет пружинные клеммы и индикацию состояния, что упрощает установку и диагностику.

Назначение и область применения

Модуль интерфейсный Finder 38.91.0.240.8240 используется для изолированного переключения нагрузок в цепях управления. Он заменяет механические реле там, где важна долговечность, бесшумность и быстрый отклик. Подходит для применения в панелях управления, программируемых логических контроллеров (ПЛК), системах автоматизации производства, конвейерах, насосах и другом оборудовании с частыми включениями.

Технические характеристики

• Тип устройства: твердотельное реле (без движущихся контактов)
• Напряжение питания: 230–240 В AC/DC - совместимо с большинством промышленных сетей
• Номинальный ток выхода: 2 А при 240 В AC - рассчитан на управление маломощными нагрузками
• Тип переключения: моностабильное (включается при подаче сигнала, выключается при его снятии)
• Количество выходных контактов: один нормально открытый (НО) контакт
• Индикация: встроенный светодиод показывает состояние включения
• Защита: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Подключение: безвинтовые пружинные клеммы - удобны для быстрого монтажа и демонтажа
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать входную цепь без учёта полярности
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +55C и относительной влажностью до 95%
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Модуль интерфейсный Finder 38.91.0.240.8240 монтируется на DIN-рейку 35 мм через специальный крепёж, предусмотренный конструкцией. Клеммы позволяют подключить провода сечением от 0,2 до 2,5 мм2. Для надёжного соединения используйте отвёртку для фиксации пружины - не затягивайте силой, достаточно легкого нажатия. Модуль совместим с любыми источниками управления 230–240 В AC/DC, включая выходы ПЛК, реле времени и кнопочные станции. Отдельно стоит отметить наличие розетки - устройство можно легко вынуть для замены без отключения всей системы.

Безопасность и стандарты

Модуль соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к релейным устройствам. Защита IP20 исключает риск поражения током при случайном прикосновении к клеммам, но не обеспечивает защиту от попадания пыли или влаги - не применяйте в сырых или запылённых средах. Сертифицирован для работы в условиях промышленного оборудования, соответствует требованиям к электромагнитной совместимости (ЭМС).

Преимущества

• Отсутствие механических контактов - срок службы до 10 млн операций, не требует обслуживания
• Бесшумная работа - идеально для помещений с чувствительными к шуму условиями
• Высокая скорость переключения - менее 10 мс, подходит для импульсного управления
• Пружинные клеммы - экономят время при монтаже, снижают риск плохого контакта
• Светодиодная индикация - позволяет сразу определить рабочий режим без тестирования
• Розетка для быстрой замены - минимизирует простои при ремонте

Ограничения применения

• Не предназначено для коммутации токов выше 2 А - превышение вызовет перегрев и отказ
• Запрещено использовать в условиях повышенной влажности, пыли, агрессивных газов - IP20 недостаточно для таких сред
• Не рекомендуется для управления индуктивными нагрузками более 100 ВА - возможны броски напряжения, повреждающие полупроводники
• Не подходит для постоянного тока выше 240 В - указано только для AC/DC до 240 В
• Не следует применять в цепях с высокими помехами без внешней фильтрации - твердотельные реле чувствительны к скачкам напряжения

Примеры использования

• Управление световой индикацией на панели управления
• Переключение нагревательных элементов мощностью до 480 Вт (при 240 В)
• Сигнализация состояния ПЛК через встроенную LED-индикацию
• Коммуникация между контроллером и пневматическими клапанами
• Автоматизация освещения в цехах с частыми включениями

Практические советы

• При подключении нагрузки проверьте её тип: твердотельное реле лучше всего работает с активными нагрузками (например, лампы, ТЭНы); для индуктивных (электродвигатели, катушки) добавьте RC-цепь или варистор для гашения переходных процессов.
• Обязательно соблюдайте минимальное расстояние между соседними модулями - перегрев при плотной компактной сборке может снизить срок службы.
• При использовании в системах с частыми включениями (более 1000 раз в час) убедитесь, что тепловыделение не превышает пределы - возможно потребуется радиатор.
• Проверяйте соответствие сечения провода и типа жилы - многожильные провода должны быть обжаты наконечниками перед вставкой в клемму.
• При замене модуля Finder 38.91.0.240.8240 всегда отключите питание - даже при выключенном выходе входная цепь остаётся под напряжением.
