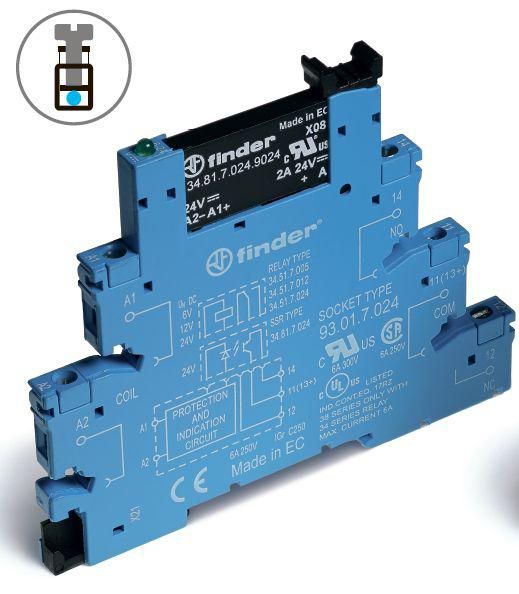

Интерфейсные модули реле Твердотельные реле, Винтовые клеммы, 1 выход 2A-24VDC, 110-125VAC/DC - 388101259024 FINDER 38.81.0.125.9024

Интерфейсный модуль Finder 38.81.0.125.9024 - это твердотельное реле с выходом на нагрузку до 6 А при 24 В постоянного тока, предназначенное для коммутации слаботочных цепей в автоматизированных системах. Модуль работает от сети 110–125 В переменного или постоянного тока, имеет винтовые клеммы и защищён от пыли и случайного прикосновения (IP20). Подходит для установки на DIN-рейку через платформу.

Назначение и область применения

Интерфейсный модуль Finder 38.81.0.125.9024 используется для изолированного управления нагрузками малой мощности - например, соленоидами, индикаторными лампами, маломощными двигателями или входами других контроллеров. Он служит буфером между управляющим устройством (например, ПЛК) и исполнительным элементом, обеспечивая гальваническую развязку. Применяется в промышленной автоматизации: на станках, конвейерах, системах вентиляции и контроля доступа.

Технические характеристики

• Тип устройства: твердотельное реле (без механических контактов)
• Выходной ток: до 6 А при 24 В постоянного тока
• Напряжение управления: 110–125 В AC или DC
• Тип переключения: моностабильное (включается при подаче сигнала, выключается при его снятии)
• Подключение: винтовые клеммы для проводов до 2,5 мм2
• Индикация: светодиод показывает состояние включения
• Защита: IP20 - предотвращает прикосновение к токоведущим частям и попадание крупной пыли
• Материал корпуса: самозагасающий пластик
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +55C и повышенной влажности
• Количество выходных контактов: один нормально открытый (НО)
• Переключающие контакты: отсутствуют - полностью полупроводниковая коммутация
• Поляризация: свободная - можно подключать управление любым полюсом (+-)
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Интерфейсный модуль Finder 38.81.0.125.9024 монтируется на специальную монтажную плату, которая фиксируется на DIN-рейке. На плате уже установлены контактные площадки под штекерный разъём - модуль просто вставляется в розетку. Это позволяет легко заменить устройство без перепайки. Для подключения управляющего напряжения используются винтовые зажимы на стороне управления; для нагрузки - отдельные винтовые клеммы на выходе. Кабели рекомендуется зачищать на 8–10 мм, затягивать клеммы усилием 0,5–0,7 Нм.

Безопасность и стандарты

Модуль соответствует европейским стандартам безопасности EN 61810-1 (общие требования к реле), EN 61810-2 (требования к реле для управления) и EN 61810-7 (тестирование на надёжность). Защита IP20 исключает риск поражения током при случайном прикосновении к клеммам. Отсутствие механических контактов снижает вероятность искрообразования - безопасно в средах с легковоспламеняющимися веществами, при условии соблюдения класса взрывозащиты оборудования.

Преимущества

• Отсутствие механических деталей - срок службы выше, чем у электромеханических реле
• Быстрое переключение - подходит для импульсных сигналов и частых циклов
• Гальваническая развязка между управлением и нагрузкой - защищает чувствительную электронику
• Светодиодная индикация - наглядно показывает рабочий режим
• Свободная поляризация - не требует соблюдения полярности при подключении управления
• Замена без пайки - благодаря розетке, модуль меняется за минуту

Ограничения применения

• Не предназначено для работы с переменным током на выходе - только 24 В постоянного тока
• Максимальный ток 6 А - нельзя использовать для нагрузок выше этого значения, даже кратковременно
• IP20 - не подходит для влажных, запылённых или outdoor-условий
• Чувствителен к перегрузкам по току - требуется внешняя защита (плавкий предохранитель или термический расцепитель)
• Не допускается подключение ёмкостных или индуктивных нагрузок без демпфирующей цепочки (RC-элемент)

Примеры использования

• Управление клапанами 24 В DC в системах пневматики
• Включение световой индикации на панели управления
• Коммуникация между ПЛК и реле малой мощности
• Автоматизация тестового стенда с частыми включениями
• Сигнализация состояния оборудования через LED-индикаторы

Практические советы

• При подключении индуктивной нагрузки (соленоид, реле) обязательно используйте антиискровую RC-цепочку параллельно нагрузке - продлит срок службы модуля
• Проверьте соответствие напряжения управления: 110–125 В - ниже 100 В или выше 130 В может вызвать некорректную работу
• Не забудьте закрепить монтажную плату на DIN-рейке перед установкой модуля
• При использовании в условиях высоких температур (>45 C) увеличьте воздушный зазор вокруг модуля для лучшего теплоотвода
• Для обслуживания: отключите питание, затем потяните модуль прямо из розетки - не крутийте и не дергайте за провода
