Интерфейсные модули реле Твердотельные реле, Винтовые клеммы, 1 выход 2A-24VDC, 125VDC - 388171259024 FINDER 38.81.7.125.9024

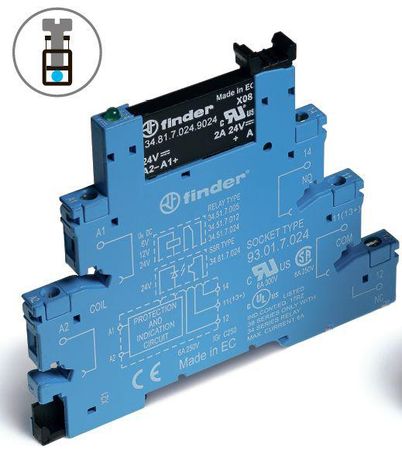

Интерфейсный модуль Finder 38.81.7.125.9024 - это твердотельное реле с выходом на постоянный ток 24 В и мощностью до 6 А, предназначенное для коммутации слаботочных цепей в автоматизированных системах. Модуль работает от управляющего напряжения 125 В постоянного тока, имеет винтовые клеммы и светодиодную индикацию состояния, что делает его удобным решением для сборки панелей управления.

Назначение и область применения

Интерфейсный модуль Finder 38.81.7.125.9024 используется для изолированной коммутации нагрузок малой и средней мощности между управляющими цепями высокого напряжения (125 В DC) и рабочими цепями низкого напряжения (до 24 В DC). Подходит для применения в системах автоматизации, где требуется надежное и бесконтактное управление: станки, конвейеры, системы вентиляции, логические контроллеры, распределительные щиты.

Технические характеристики

• Тип устройства: твердотельное реле (без механических контактов)
• Выходной ток: 6 А при напряжении 24 В постоянного тока
• Напряжение управления: 125 В постоянного тока
• Тип переключения: моностабильное (включается при подаче сигнала, выключается при его снятии)
• Количество выходных контактов: один нормально открытый (НО)
• Подключение: винтовые клеммы (удобны для многожильных проводов)
• Индикация: светодиод показывает состояние включения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25 C до +40 C
• Способ монтажа: установка на DIN-рейку через специальную монтажную плату (розетку)
• Поляризация: обязательное соблюдение полярности входа и выхода

Совместимость и монтаж

Интерфейсный модуль Finder 38.81.7.125.9024 поставляется в комплекте с розеткой, которая позволяет легко заменить устройство без перепайки проводов. Для монтажа необходимо закрепить розетку на DIN-рейке, затем вставить в неё сам модуль. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно проверьте полярность: положительный контакт управления должен быть подключен к "+125 В", отрицательный - к "GND". Выходные клеммы работают только с постоянным током - переменный ток не допускается.

Безопасность и стандарты

Модуль соответствует европейским стандартам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к реле для контрольных и регулирующих цепей) и EN 61810-7 (требования к твердотельным реле). Это гарантирует соответствие требованиям промышленной электробезопасности и возможность сертификации оборудования в ЕС.

Преимущества

• Отсутствие механических контактов - исключает искрение, износ и шум при работе
• Долгий срок службы благодаря отсутствию движущихся деталей
• Светодиодная индикация позволяет оперативно определить состояние реле без тестера
• Замена без пайки: розетка обеспечивает быстрый сервис и ремонт
• Низкое тепловыделение по сравнению с классическими реле

Ограничения применения

• Не предназначено для работы с переменным током - только постоянный ток (DC)
• Защита IP20 не допускает применение во влажных, запылённых или наружных условиях
• Максимальный выходной ток - 6 А; при более высоких нагрузках возможен перегрев и отказ
• Чувствителен к обратному напряжению на выходе - при индуктивных нагрузках рекомендуется использовать демпферную цепь (диод или RC-цепь)
• Не поддерживает коммутацию нескольких каналов - только одиночный выход

Примеры использования

• Управление двигателем постоянного тока 24 В через PLC с выходом 125 В DC
• Переключение световой индикации или соленоидного клапана в панели управления
• Изолирующий интерфейс между контроллером и внешним оборудованием в системах автоматизации
• Коммутация сигналов в распределительном щите с высоким уровнем помех

Практические советы

• При использовании с индуктивными нагрузками (например, катушками реле или двигателями) обязательно установите параллельно выходу диод типа 1N4007 для гашения ЭДС самоиндукции
• Проверяйте плотность затяжки винтов клемм - недостаточно затянутый контакт вызывает нагрев, слишком сильный - повреждает провод
• Не используйте модуль в местах с температурой выше +40 C - даже при номинальной нагрузке возможен перегрев
• При проектировании панели учтите, что модуль занимает одну позицию на DIN-рейке, но требует свободного пространства вокруг для теплоотвода
• Для обслуживания всегда отключайте питание перед заменой - хотя розетка позволяет менять модуль без отсоединения проводов, напряжение 125 В опасно!
