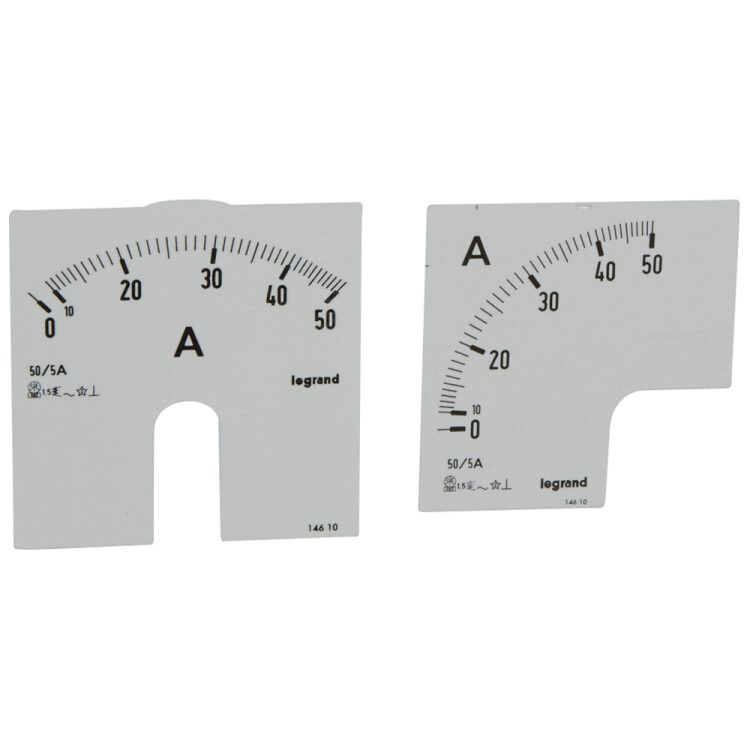

Измерительная шкала (1 круглая + 1 квадратная) для аналоговых амперметров - 0-50 A | 014610 Legrand

Измерительная шкала для аналоговых амперметров 0-50 A (1 круглая + 1 квадратная) от Legrand - замена или комплектующий элемент для аналоговых измерителей тока. Подходит для восстановления или модернизации старых щитов, панелей управления и контрольных устройств с амперметрами на 50 А. Артикул 014610 обеспечивает точную визуализацию показаний в рамках номинального диапазона.

Назначение и область применения

Эта шкала предназначена для установки на аналоговые амперметры, чтобы пользователь мог точно считывать значения тока от 0 до 50 ампер. Она используется там, где требуется визуальный контроль силы тока - например, в распределительных щитах, на пультах управления оборудованием, в цепях питания двигателей или зарядных устройствах. Шкала подходит как для ремонта повреждённых приборов, так и для сборки новых измерительных модулей.

Технические характеристики

• Номинальный диапазон: 0–50 А - соответствует классическим аналоговым амперметрам средней мощности;
• Тип изделия: шкала для амперметра, не содержит механизмов - только метки и деления;
• Максимальное отклонение стрелки: 90° - стрелка движется по четверти окружности, что характерно для компактных приборов;
• Габаритные размеры: 40×68 мм - учитывайте эти размеры при подборе корпуса или фронта панели;
• Формат: одна круглая и одна квадратная версии - позволяет выбрать подходящую форму под имеющийся прибор;
• Способ монтажа: прочее - требует механического крепления клеем, защёлками или винтами через предварительно просверленные отверстия.

Совместимость и монтаж

Измерительная шкала для аналоговых амперметров 0-50 A (1 круглая + 1 квадратная) совместима с большинством аналоговых амперметров, использующих стрелку с углом отклонения 90°. Убедитесь, что диаметр оси стрелки и форма посадочного места соответствуют вашему прибору. Монтаж выполняется после демонтажа старой шкалы: новая крепится на клей, защёлки или винты. Для точной установки рекомендуется использовать оригинальный корпус или адаптер от Legrand. Не применяйте шкалу с цифровыми или электронными амперметрами - она несовместима с LED/LCD-индикацией.

Преимущества

• Два формата в одном наборе - круглая и квадратная шкалы позволяют заменить любые типы приборов без заказа отдельных деталей;
• Чёткая градуировка - деления нанесены с высокой точностью, легко читаются даже при слабом свете;
• Устойчивый материал - поверхность не выцветает и не деформируется при нормальных условиях эксплуатации;
• Решение для ремонта - экономичная замена целому прибору, особенно когда основной механизм исправен.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, перепадов температур или агрессивной среды - не имеет защиты IP;
• Подходит только для аналоговых амперметров с углом отклонения 90° - не работает с 180° или 270° шкалами;
• Не является самостоятельным измерительным прибором - требует наличия рабочего механизма внутри амперметра;
• Не поддерживает автоматическую калибровку - при замене необходимо проверить соответствие показаний эталонному прибору.

Примеры использования

• Замена повреждённой шкалы на амперметре в щите управления насосной станцией;
• Обновление внешнего вида старого оборудования на производстве без замены всей платы;
• Создание собственного измерительного модуля для тестового стенда с использованием базового механизма от Legrand;
• Ремонт панелей в системах автономного энергообеспечения (например, солнечные станции с контролем нагрузки).

Практические советы

• Перед установкой проверьте внутренний диаметр оси стрелки - он должен свободно проходить через центральное отверстие шкалы;
• Приклеивание лучше выполнять специальным термостойким клеем, рассчитанным на металлические и пластиковые поверхности;
• Если шкала крепится винтами - используйте маленькие саморезы M1–M1,5, чтобы не повредить корпус прибора;
• После монтажа протестируйте работу: подключите известный источник тока (например, лампу 10 А) и сравните показания с другим прибором;
• Артикул 014610 от Legrand часто встречается в запчастях для европейских и бывших советских приборов - храните её как резервную деталь в сервисном ящике.
