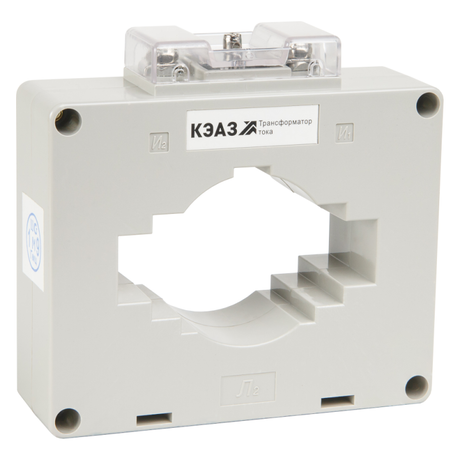

Измерительный трансформатор тока ТТК-85-750/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 318650

Трансформатор тока ТТК-85-750/5А-15ВА-0,5S-УХЛ3 - измерительный прибор для точного учета тока в цепях до 750 А, предназначенный для подключения счетчиков и устройств защиты. Выполнен в компактном корпусе с окном для прохода шины, соответствует требованиям УХЛ3 и серийному исполнению ТТК от КЭАЗ.

Назначение и область применения

Трансформатор тока ТТК-85-750/5А-15ВА-0,5S-УХЛ3 используется для преобразования больших значений тока (до 750 А) в безопасную величину 5 А, подходящую для подключения измерительных приборов: счетчиков энергии, реле защиты, контрольно-измерительных систем. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на станциях, насосных пунктах, конвейерах с высокой нагрузкой.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный рабочий ток, который можно измерять без повреждения устройства;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со всеми стандартными измерительными приборами;
• Класс точности: 0.5S - обеспечивает погрешность не более 0,5% в широком диапазоне токов, включая малые значения (от 1% от номинала);
• Диаметр отверстия: 52 мм - позволяет устанавливать на одиночную шину или кабель сечением до 95 мм2;
• Монтажное исполнение: с окном - монтируется на шину без ее разрезания;
• Вторичное подключение: винтовое - надежное и удобное для многожильных проводов сечением до 4 мм2;
• Фактор ограничения перенапряжения FS 10 - защищает от пробоя изоляции при аварийных перегрузках;
• Степень защиты от прикосновения: да - предотвращает случайный контакт с токоведущими частями;
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор рассчитан на минимальную нагрузку, фактическая допустимая нагрузка - 15 ВА (указано в названии);
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности.

Совместимость и монтаж

Трансформатор тока ТТК-85-750/5А-15ВА-0,5S-УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Монтируется на шину через окно диаметром 52 мм - не требует демонтажа силовой цепи. Подключение вторичной обмотки выполняется винтовыми зажимами. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме счетчика. Нагрузка на вторичную обмотку не должна превышать 15 ВА - иначе класс точности 0.5S нарушится.

Безопасность и стандарты

Трансформатор тока ТТК-85-750/5А-15ВА-0,5S-УХЛ3 соответствует ГОСТ Р 58842-2019 и международным нормам IEC 61869. Конструкция исключает доступ к токоведущим элементам при установленном положении. FS 10 гарантирует сохранение целостности изоляции даже при кратковременных перегрузках до 10-кратного номинального тока. Для безопасности рекомендуется всегда замыкать вторичную обмотку перед отключением нагрузки - разрыв цепи может вызвать опасное напряжение.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета электроэнергии;
• Установка без разрыва цепи - экономит время при модернизации;
• Работа в суровых климатических условиях - подходит для холодных регионов и открытых площадок;
• Надежное винтовое подключение - снижает риск ослабления контакта;
• Заводская проверка на соответствие классу точности - каждый экземпляр имеет документированные метрологические данные.

Ограничения применения

• Не предназначен для работы при постоянных токах выше 750 А - возможен перегрев и потеря точности;
• Вторичная нагрузка не должна превышать 15 ВА - использование с большим количеством приборов или длинными проводами может исказить показания;
• Не применяется в сетях переменного тока ниже 45 Гц - не оптимизирован для низкочастотных систем;
• Не следует использовать в качестве защитного трансформатора - он не рассчитан на отключение при КЗ, только на измерение.

Примеры использования

• Подключение к трехфазному счетчику в щите главного ввода промышленного предприятия;
• Измерение тока на вводе в тепловую электростанцию или насосную станцию;
• Мониторинг потребления на линии питания конвейерной системы с двигателем 400–500 кВт;
• Учет энергии в распределительном пункте с автоматическим управлением.

Практические советы

• Перед установкой проверьте диаметр шины - она должна свободно проходить через 52 мм, но не иметь люфта больше 2–3 мм;
• Выбирайте провода вторичной цепи сечением не менее 2,5 мм2 и длиной не более 50 м - чтобы не превысить допустимую нагрузку 15 ВА;
• Обязательно закорачивайте вторичные выводы перед отсоединением приборов - это предотвратит возникновение высокого напряжения;
• При использовании нескольких трансформаторов в одной фазе - убедитесь, что все они имеют одинаковый класс точности и направление намотки;
• Трансформатор тока ТТК-85-750/5А-15ВА-0,5S-УХЛ3 от КЭАЗ - проверенная модель, но не используйте его вместо токоограничивающих устройств - он не защищает от перегрузок, только измеряет.
