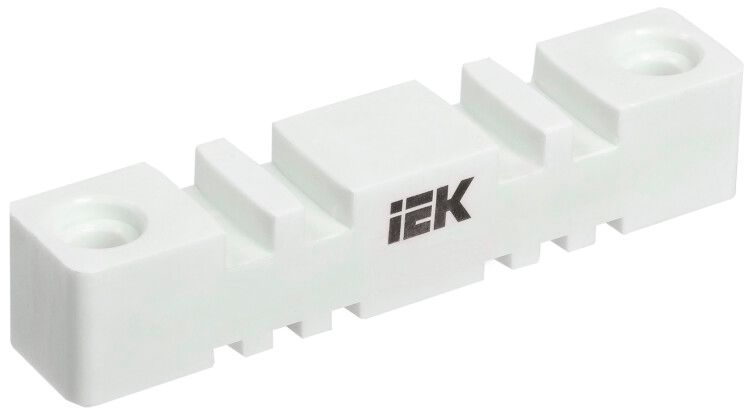

Изолятор шинный плоский ИШП 2P для шин 5 и 10 мм 180 | YIS40-2-180 IEK

Изолятор шинный плоский ИШП 2P для шин 5 и 10 мм 180 мм от IEK предназначен для надёжной фиксации и электрической изоляции медных или алюминиевых шин в распределительных щитах. Артикул yis40-2-180 обеспечивает устойчивую работу при токах до 2750 А и подходит для сборок НКУ с двумя полюсами.

Назначение и область применения

Изолятор шинный плоский ИШП 2P используется для крепления силовых шин толщиной 5 и 10 мм в электрических распределительных устройствах. Применяется в шкафах и щитах с номинальным током от 250 до 4000 А - например, в системах питания промышленного оборудования, конвейерах, станках, а также в комплектных распределительных устройствах (НКУ). Подходит для создания шинных сборок, ответвлений и магистральных линий внутри щита.

Технические характеристики

• Номинальный ток: 2750 А
• Количество полюсов: 2
• Толщина шины: 5 мм и 10 мм
• Расстояние между шинами: 72 мм
• Метрический размер болта: М10
• Общая длина: 180 мм
• Материал корпуса: SMC (термореактивный композит на основе стекловолокна и смолы)
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Изолятор шинный плоский ИШП 2P совместим со шинами прямоугольного сечения толщиной 5–10 мм. Крепление осуществляется через два отверстия под болт М10. Установка выполняется на металлическую раму или стенку щита с помощью гаек и шайб. Расстояние между шинами 72 мм соответствует стандартному шагу для двухполюсных сборок. Для правильного монтажа важно соблюдать момент затяжки болтов - перетягивание может повредить материал SMC, недостаточная затяжка - вызвать контактную нагреваемость.

Безопасность и стандарты

Изолятор изготовлен из SMC - материала с высокой электроизоляционной прочностью, устойчивостью к перегрузкам и механическим воздействиям. Соответствует требованиям к изоляторам для шинных систем в соответствии с ГОСТ Р 50030.2 и IEC 61439. Не поддерживает горение, не выделяет токсичных веществ при температурном воздействии.

Преимущества

• SMC-материал обеспечивает долговечность и стабильность изоляции даже при колебаниях температуры и влажности
• Фиксация шин с зазором 72 мм снижает риск пробоя и короткого замыкания
• Два полюса позволяют использовать один изолятор вместо двух однополюсных, экономя место в щите
• Стандартный размер болта М10 упрощает замену и обслуживание

Ограничения применения

• Не предназначена для работы при температурах выше +60 C - возможна потеря механической жесткости
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или химически активных сред
• Подходит только для шин толщиной 5 и 10 мм; использование более тонких или толстых шин требует других моделей
• Срок службы 5 лет указан при нормальных условиях - при частых перегрузках или вибрациях срок может сокращаться

Примеры использования

• Крепление входных шин в щите главного распределительного пункта (ГРЩ)
• Организация параллельных ответвлений от основной шины в щитах автоматизации
• Сборка двухполюсной шинной системы в распределительном щите насосной станции
• Изоляция фаз в щитах управления технологическими линиями с током до 2750 А

Практические советы

• Перед монтажом проверьте, что шина плотно прилегает к поверхности изолятора - зазоры увеличивают риск возникновения дуги
• Используйте пружинные шайбы при затяжке болта М10, чтобы предотвратить ослабление крепления при вибрациях
• При проектировании щита учтите, что длина 180 мм позволяет размещать изоляторы с минимальным шагом 150 мм между центрами
• Артикул yis40-2-180 от IEK совместим с другими изделиями серии ИШП - можно комбинировать с трёхполюсными аналогами в одной сборке
• Запасные части лучше заказывать сразу - модель не всегда есть в наличии из-за специфики производства
