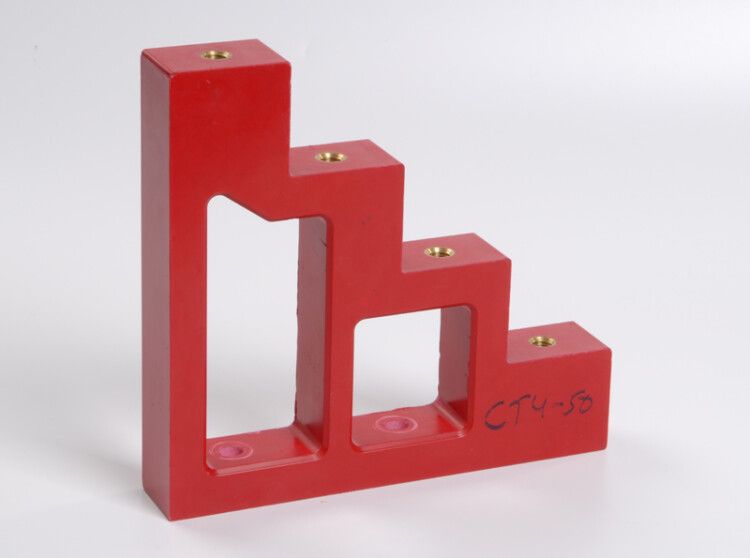

Изолятор ступенчатый ИС4-50 (М10) силовой | YIS11-4-50 IEK

Изолятор ступенчатый ИС4-50 (М10) силовой от IEK предназначен для надёжной фиксации и электрической изоляции токопроводящих шин в распределительных щитах и шинных мостах. Этот компонент обеспечивает безопасную работу систем на напряжении до 660 В и токе до 860 А, сохраняя целостность цепи даже при экстремальных температурах.

Назначение и область применения

Изолятор ступенчатый ИС4-50 (М10) силовой используется для жёсткого крепления медных или алюминиевых шин внутри электрощитов, шинных мостов, распределительных устройств и других компактных силовых установок. Он предотвращает случайные замыкания между фазами и землёй, особенно там, где требуется плотная укладка проводников. Применяется в промышленном оборудовании, системах автоматизации, станциях преобразования энергии и объектах с высокой плотностью токов.

Технические характеристики

• Номинальный ток: 860 А - выдерживает длительные нагрузки без перегрева
• Напряжение: 660 В - рассчитан на использование в сетях до 1000 В переменного/постоянного тока
• Количество полюсов: 4 - позволяет изолировать четыре шины одновременно
• Межшинное расстояние: 53 мм - оптимальный шаг для компактной сборки шинных систем
• Метрический размер болта: М10 - совместим с болтами диаметром 10 мм для крепления шин
• Диапазон рабочих температур: от -60 C до +80 C - работает в суровых условиях, включая холодильные камеры и нагретые помещения
• Срок службы: 30 лет - долговечность за счёт прочного материала и стабильных электрических свойств
• Цвет: красный - визуально отличаемый, соответствует цветовым нормам для фазных шин

Совместимость и монтаж

Изолятор ступенчатый ИС4-50 (М10) силовой совместим со всеми типами прямоугольных медных и алюминиевых шин, имеющих толщину до 10 мм. Крепление осуществляется через четыре отверстия под болты М10. Установка выполняется на вертикальные или горизонтальные поверхности внутри щита. Для правильной работы важно соблюдать рекомендованное расстояние между шинами - 53 мм. Не требует специального инструмента: достаточно гаечного ключа и контроля затяжки (не более 15 Нм).

Безопасность и стандарты

Изолятор ступенчатый ИС4-50 (М10) силовой изготовлен из негорючего, самозатухающего полимера, соответствующего требованиям к материалам класса V-0 по UL94. Обеспечивает высокую электрическую прочность и исключает риск поверхностных пробоев. Соответствует общим требованиям ГОСТ Р 50030.2 и IEC 60947-1 для элементов распределительных устройств.

Преимущества

• Высокая механическая прочность корпуса - выдерживает ударные и вибрационные нагрузки
• Устойчивость к химическим средам - не деформируется при контакте с маслом, бензином, растворителями
• Долгий срок службы - снижает необходимость в обслуживании и замене
• Чётко заданное межшинное расстояние - упрощает проектирование и сборку
• Яркий красный цвет - ускоряет визуальную диагностику и соответствие цветовой маркировке фаз

Ограничения применения

• Не предназначен для использования вне закрытых щитов - не имеет защиты IP
• Не следует применять при напряжении выше 660 В - возможен риск пробоя
• Запрещено использовать с шинами толще 10 мм - не обеспечивается плотный контакт
• Не рекомендуется для внешних установок - отсутствует герметизация и защита от осадков

Примеры использования

• Фиксация фазных шин в силовых щитах промышленных станков
• Сборка шинных мостов в распределительных пунктах (РП) и подстанциях
• Крепление шин в системах бесперебойного питания (ИБП) мощностью свыше 50 кВА
• Установка в холодильных установках с высокой влажностью и низкими температурами

Практические советы

• Перед монтажом проверьте, что шины имеют одинаковую толщину - иначе возникнет неравномерная нагрузка
• Используйте шайбы и гайки с подходящей степенью точности - некачественные крепёжные детали могут вызвать перегрев
• При многократной сборке/разборке следите за состоянием резьбовых отверстий - они не подлежат восстановлению
• Для систем с высокой вибрацией дополнительно используйте контргайки или фиксирующие составы
• Изолятор ступенчатый ИС4-50 (М10) силовой - идеальный выбор для проектов с ограниченным пространством; всегда учитывайте посадочные размеры при планировании расположения шин
