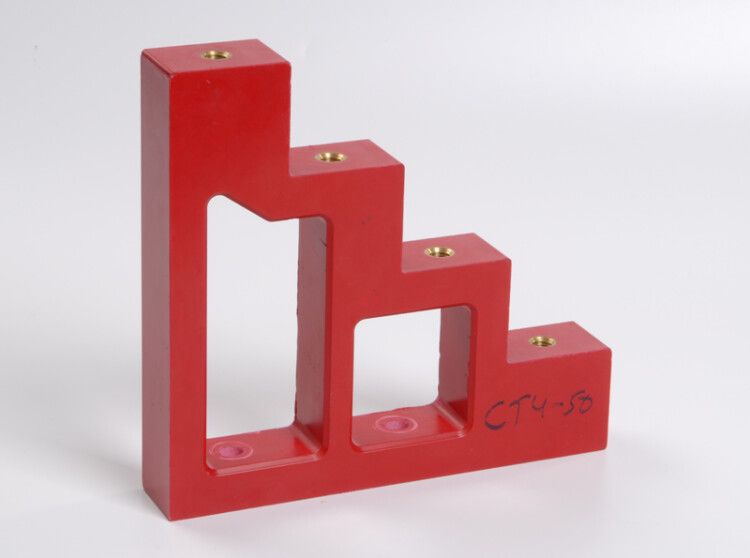

Изолятор ступенчатый ИС4-50 М10 силовой с болтом IEK (ИЭК) YIS11-4-50-B

Изолятор ступенчатый ИС4-50 (М10) силовой с болтом от IEK предназначен для надёжной фиксации и электрической изоляции токоведущих шин в распределительных щитах и шинных мостах. Этот компонент обеспечивает безопасную работу систем на напряжении до 660 В и токе до 860 А, сохраняя целостность цепи даже при экстремальных температурах.

Назначение и область применения

Изолятор ступенчатый ИС4-50 (М10) силовой с болтом используется для жёсткого крепления медных или алюминиевых шин внутри электрощитов, шинных мостов, распределительных устройств и других компактных электротехнических систем. Применяется в установках постоянного и переменного тока частотой 50 Гц. Подходит для промышленного оборудования: станков, конвейеров, систем автоматизации, энергоустановок и объектов с высокой плотностью коммутационных элементов.

Технические характеристики

• Номинальный ток: 860 А - способен выдерживать длительные нагрузки без перегрева
• Напряжение: 660 В - рассчитан на использование в сетях до 1000 В, согласно требованиям безопасности
• Количество полюсов: 4 - позволяет изолировать четыре параллельные шины одновременно
• Межшинное расстояние: 53 мм - оптимальный зазор для предотвращения пробоя между фазами
• Метрический размер болта: М10 - совместим с болтами стандарта M10 для крепления шин
• Диапазон рабочих температур: от -60 C до +80 C - работает в суровых условиях, включая холодильные камеры и нагретые помещения
• Срок службы: 30 лет - долговечная конструкция, устойчивая к старению материала
• Цвет: красный - визуально отличает изолятор от других элементов, упрощает диагностику

Совместимость и монтаж

Изолятор ступенчатый ИС4-50 (М10) силовой с болтом имеет стандартный посадочный диаметр под болт М10, что обеспечивает совместимость с большинством шинных систем. Для монтажа требуется просверлить отверстия в шинах соответствующего диаметра (не менее 11 мм для свободного прохода болта). Устанавливается на плоскую поверхность с равномерным затягиванием болтов - переусиливать нельзя, чтобы не повредить корпус. Каждый полюс изолирует свою шину, поэтому важно соблюдать порядок фаз при сборке. Рекомендуется использовать изоляторы в сочетании с контактными пластинами и термостойкими прокладками.

Безопасность и стандарты

Корпус изолятора выполнен из негорючего, самозатухающего полимера, соответствующего требованиям к материалам класса V-0 по UL94. Обеспечивает высокую электрическую прочность и исключает риск пробоя даже при повышенной влажности. Соответствует нормам для электроустановок до 1000 В. Наличие рекомендованного проектного ассортимента указывает на соответствие требованиям типовых решений для промышленных объектов.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки
• Устойчивость к химическим средам - не разрушается под действием масла, бензина, кислотных испарений
• Долгий срок службы - снижает необходимость замены и обслуживания
• Ярко-красный цвет - ускоряет визуальный контроль и минимизирует ошибки при сборке
• Одновременная изоляция четырёх шин - экономит место в щите и упрощает компоновку

Ограничения применения

Не применяется в условиях постоянного погружения в жидкости - хотя материал герметичен, изолятор не является водо- или газонепроницаемым. Не рекомендуется использовать вне закрытых щитов при наличии прямого контакта с осадками или агрессивными атмосферными условиями. Также не следует применять с шинами толще 12 мм - возможна потеря удерживающей способности болта М10. Температурный диапазон ограничен: ниже -60 C и выше +80 C материал теряет эластичность.

Примеры использования

• Фазовые шины в распределительном щите промышленного цеха
• Шинный мост в преобразовательной подстанции
• Крепление шин в системах UPS и ИБП
• Сборка силовых панелей для сварочных аппаратов
• Распределительные устройства в холодильных комплексах с низкими температурами

Практические советы

• Перед установкой проверьте, что диаметр отверстия в шине соответствует внешнему диаметру болта - допуск +-0,2 мм
• Затягивайте болты равномерно, используя динамометрический ключ - момент не более 12–15 Нм
• При многократной сборке/разборке следите за состоянием резьбы болта - износ увеличивает риск ослабления соединения
• Изолятор ИС4-50 (М10) силовой с болтом от IEK можно использовать в составе серийных решений - он входит в рекомендованный ассортимент, что упрощает документацию и аудит
• Для сложных схем с несколькими уровнями шин - комбинируйте с другими моделями из серии ИС4 для создания многоступенчатой системы изоляции
