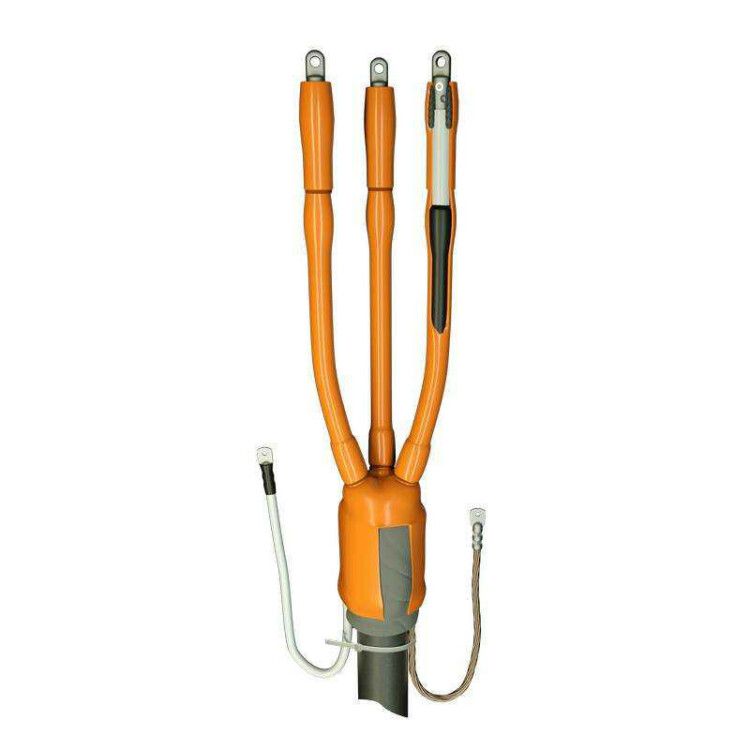

Кабельная муфта 3РКТп-6-10/25 (Б) | 78354 КВТ

Кабельная муфта концевая 3РКТп-6-10/25 (Б) до 6 кВ для гибких экранированных кабелей с резиновой изоляцией от КВТ предназначена для надежного оконцевания силовых кабелей с резиновой изоляцией в условиях повышенной влажности, вибраций и температурных перепадов. Эта муфта сочетает термоусадочную технологию, герметизацию и совместимость с различными типами наконечников, что делает её удобным решением как для внутрипомещенческого, так и для наружного монтажа.

Назначение и область применения

Кабельная муфта концевая 3РКТп-6-10/25 (Б) до 6 кВ используется для завершения трехжильных гибких экранированных кабелей без брони, работающих на напряжение до 6 кВ. Подходит для кабелей типа КГЭ, КГЭ-ХЛ, КГпЭ, КГпЭ-ХЛ и их аналогов. Применяется как внутри зданий, так и на открытых участках - в том числе в условиях воздействия осадков, пыли и УФ-излучения.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Сечение кабеля: 10–25 мм2
• Наружный диаметр кабеля: до 35 мм
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин (галоген-free)
• Наконечники: встроенные, болтовые и под опрессовку
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Кабельная муфта концевая 3РКТп-6-10/25 (Б) до 6 кВ рассчитана на монтаж методом термоусадки. Для работы требуется равномерный нагрев - рекомендуются пропановые горелки (например, ПГ от КВТ) и специализированные наборы НИМ-1 или НМБ-6.

Муфта совместима с:

• медными жилами кабеля - даже при использовании алюминиевых наконечников;
• болтовыми наконечниками со срывными болтами;
• наконечниками, установленными путём опрессовки.

Перед монтажом необходимо зачистить жилы, проверить соответствие сечения кабеля (не менее 10 мм2 и не более 25 мм2) и убедиться, что внешний диаметр кабеля не превышает 35 мм. После сборки все элементы должны плотно прилегать друг к другу - термоплавкий клей внутри перчаток обеспечит герметичность при нагреве.

Безопасность и стандарты

Кабельная муфта 3РКТп-6-10/25 (Б) до 6 кВ изготовлена в соответствии с ГОСТ 34839-2022 и имеет сертификат соответствия по ТУ 3599-006-97284872-2006. Материалы не содержат галогенов - при повреждении они не выделяют токсичных веществ. Длина пути токов утечки в жильной изоляции превышает нормы ГОСТ для самых грязных условий, что снижает риск пробоя даже при запыленности или конденсате.

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею - исключает попадание воды и пыли.
• Герметик вокруг болтовых контактов компенсирует механические нагрузки и вибрации - увеличивает срок службы в условиях движения оборудования.
• Универсальность: один комплект работает как для внутреннего, так и для наружного монтажа - доп. изоляторы.
• Поддержка двух типов наконечников - можно выбрать подходящую систему крепления без замены всей муфты.
• Устойчивость к УФ-излучению и перепадам температур - сохраняет целостность при длительном нахождении на открытом воздухе.

Ограничения применения

• Не кабели с броней - требует наличия мягкой, гибкой конструкции без металлической обмотки.
• Запрещено использование при температуре ниже –40 C во время монтажа - материал становится хрупким.
• Не предназначен для постоянного погружения в воду - хотя герметична, она не является underwater-решением.
• Не совместима с кабелями сечением меньше 10 мм2 или больше 25 мм2 - возможен недостаточный контакт или деформация.

Примеры использования

• Оконцовка кабеля КГЭ на выходе из частного электрооборудования (станок, насос, вентилятор).
• Подключение питания мобильной техники на стройплощадке - где есть вибрации и сырость.
• Аварийная замена поврежденного конца кабеля на воздушной ЛЭП с переходом в распределительную шкафу.
• Монтаж в цехах с высокой запыленностью - например, на металлургических предприятиях.

Практические советы

• Перед монтажом прогрейте муфту в комнатных условиях минимум 30 минут - особенно зимой, чтобы предотвратить растрескивание материала.
• Используйте только рекомендованное оборудование: горелку ПГ и наборы НИМ-1 / НМБ-6 от КВТ - другие устройства могут вызвать неравномерную усадку.
• Проверьте направление потока тепла - двигайтесь от основания к вершине, чтобы избежать образования пузырей воздуха.
• Если используются болтовые наконечники - перед затяжкой обязательно намотайте слой герметика, указанный в инструкции.
• После монтажа проведите визуальный контроль: все части должны быть полностью усажены, без вздутостей и щелей.
