Кабельный коннектор I-образный (СМК 5PIN) IP68 FreeTools PROxima | cct2-smk5 EKF

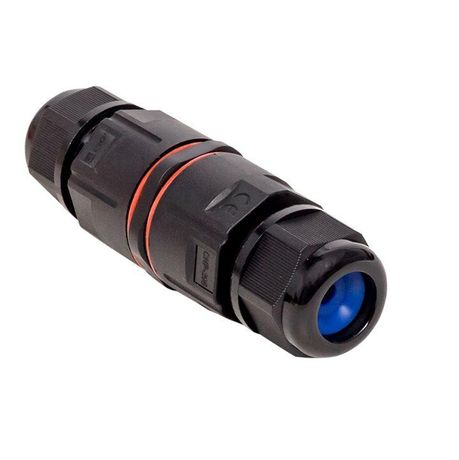

Кабельный коннектор I-образный СМК 5PIN IP68 от EKF (арт. cct2-smk5) предназначен для герметичного соединения пяти жил в условиях повышенной влажности, подземной или подводной эксплуатации. Он сочетает надёжность электрического контакта с высокой механической прочностью корпуса.

Назначение и область применения

Коннектор I-образный СМК 5PIN IP68 используется для создания ответвлений в кабельных сетях, где важна полная герметизация. Подходит для прокладки в земле, под водой, во влажных помещениях и на открытых площадках. Обеспечивает долговременную работу в системах освещения, вентиляции, автоматизации и промышленном оборудовании.

Технические характеристики

• Количество проводников: 5
• Тип коннектора: сквозная ответвительная муфта - позволяет ввести один кабель и вывести два (основной + ответвление)
• Тип соединения: резьбовое - фиксация осуществляется за счёт накручивания крышки, исключает случайное расхождение
• Напряжение: до 1 кВ (0,6/1 кВ)
• Номинальное сечение провода: 0,5–1,5 мм2
• Диаметр основного кабеля: 5–12 мм
• Диаметр кабеля ответвления: 5–12 мм
• Номинальное сечение кабеля: 0,5–2,5 мм2 (для обоих участков)
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду; совместим с IP67 (защита от временного погружения)
• Материал изоляции: термостойкий пластик
• Подходящий тип изоляции кабеля: бумажная и пластмассовая

Совместимость и монтаж

Коннектор I-образный СМК 5PIN IP68 совместим с кабелями с бумажной или пластмассовой изоляцией, имеющими внешний диаметр 5–12 мм. Для монтажа необходимо:

• Зачистить концы проводов на длину, соответствующую глубине контактной части (обычно 10–15 мм);
• Вставить основной кабель через одну сторону корпуса;
• Вставить ответвительный кабель через боковой выход;
• Затянуть резьбовые колпачки до плотного прилегания - проверьте, чтобы изоляция кабеля была зажата равномерно;
• Не допускать перегиба кабелей внутри коннектора - радиус изгиба должен быть больше 4× диаметра кабеля.

Из-за компактных габаритов удобен для установки в ограниченных пространствах - например, в нишах, шахтах или внутри опор уличного освещения.

Безопасность и стандарты

Коннектор I-образный СМК 5PIN IP68 соответствует требованиям к герметичным соединениям для сред с высокой влажностью. Номинальное напряжение 0,6/1 кВ позволяет использовать его в бытовых и промышленных сетях низкого напряжения. Материал корпуса не поддерживает горение и устойчив к УФ-излучению.

Преимущества

• Высокая степень защиты IP68 - работает даже при постоянном погружении
• Герметичность достигается без использования дополнительных материалов (герметиков, лент)
• Удобство сборки - резьбовое крепление требует минимум инструментов
• Устойчивость к температурным перепадам и химически активной среде
• Один коннектор заменяет несколько элементов - снижает количество точек соединения

Ограничения применения

• Не металлические оболочки кабелей - только для кабелей с бумажной или пластмассовой изоляцией
• Не рассчитан на силовые токи выше 1 кА - не используйте для питания мощных двигателей или сварочных аппаратов
• Не рекомендован для частого демонтажа - многократное открывание может повредить уплотнители
• Не подходит для кабелей с диаметром менее 5 мм или более 12 мм - возможны протечки или плохая фиксация

Примеры использования

• Подключение LED-светильников в парковых дорожках
• Объединение нескольких датчиков в одной трассе системы видеонаблюдения
• Соединение кабелей в канализационных насосных станциях
• Прокладка сигнальных линий в подземных коммуникационных коллекторах
• Электроснабжение оборудования на объектах транспорта (станции метро, железнодорожные платформы)

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля заявленному - лучше выбрать коннектор с запасом по внутреннему диаметру
• При работе с несколькими кабелями одного типа - пометьте жилы перед зачисткой, чтобы не перепутать фазы
• После сборки проведите тест на герметичность: погрузите коннector в воду на 10 минут - пузырей быть не должно
• Для кабелей с медными жилами - обязательно примените обжимные наконечники, чтобы предотвратить окисление
• При монтаже в холодную погоду нагревайте коннектор до комнатной температуры - материал становится хрупким ниже –10C
