Кабельный листовой лоток перфорированный 110x400x3000 (SKS 140 FS) | 6061400 OBO Bettermann

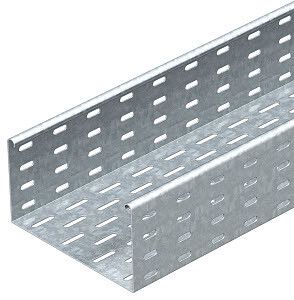

Кабельный лоток листовой перфорированный 110x400x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикул 6061400, тип SKS 140 FS) предназначен для прокладки и фиксации силовых и управляющих кабелей в промышленных объектах с повышенными механическими нагрузками. Лоток выполнен из оцинкованной стали, обеспечивает доступ к кабелям, легко монтируется и соответствует требованиям безопасности для объектов, требующих лицензирования.

Назначение и область применения

Этот лоток используется для прокладки большого количества кабелей в условиях, где важна прочность, доступ к проводникам и долговечность. Подходит для установки на стенах, потолках, в технологических каналах и на эстакадах. Применяется в энергетике, машиностроении, химической промышленности, транспорте и других отраслях, где требуется надежная система кабельной трассы. Особенно эффективен там, где необходимо частое обслуживание или модификация кабельных сетей.

Технические характеристики

• Габариты: 110 мм (высота боковой стенки) × 400 мм (ширина) × 3000 мм (длина)
• Толщина материала: 1,5 мм - повышает жесткость и устойчивость к деформации
• Материал: оцинкованная сталь - защищает от коррозии, продлевает срок службы
• Полезное сечение: 43 800 мм2 - позволяет разместить значительный объем кабелей
• Покрытие: цинк - антикоррозийное покрытие класса Z275 (по DIN EN 10346)
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Перфорация: боковые стенки и монтажная поверхность - обеспечивают вентиляцию, легкий доступ и крепление к опорным конструкциям
• Исполнение: с соединительным разъемом - позволяет собирать лотки в длинные участки без сварки
• Проектный ассортимент: рекомендован - совместим с другими элементами системы SKS 110

Совместимость и монтаж

Лоток 110x400x3000 мм, тип SKS 140 FS, оснащен специальным соединительным разъемом, который позволяет быстро и без инструментов соединять несколько секций в одну непрерывную трассу. Монтажная перфорация по всей длине позволяет крепить лоток к стенам, потолкам или несущим конструкциям с помощью болтов, шпилек или кронштейнов. Учитывайте посадочные размеры: расстояние между отверстиями стандартизировано под комплектующие OBO BETTERMANN. Для сборки используйте оригинальные зажимы и крепления серии SKS 110 - они гарантируют герметичность и механическую целостность.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50571.15 и IEC 61537 для систем кабельного оборудования
• Обладает сертификатом огнестойкости - не поддерживает горение
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на АЭС и объектах с повышенными требованиями к безопасности
• Занесён в Реестр промышленной продукции РФ (№ 1367/12/2023)

Преимущества

• Высокая несущая способность благодаря толщине 1,5 мм и профилю 110 мм - выдерживает тяжелые кабельные пучки
• Перфорация снижает вес и улучшает теплоотвод - предотвращает перегрев кабелей
• Цинковое покрытие обеспечивает долговечность даже в агрессивных средах
• Соединительный разъем исключает необходимость сварки - экономит время и снижает риск возгорания при монтаже
• Совместимость с широким спектром аксессуаров системы SKS 110 - гибкая адаптация под любую конфигурацию

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем - хотя огнестойкий, не является противопожарной преградой
• Не рекомендуется для постоянного погружения в воду или влажных помещениях с конденсацией - цинк защищает от коррозии, но не от электрохимического разрушения
• Не следует использовать в качестве несущего элемента для тяжелых трубопроводов или оборудования - только для кабелей
• Требуется точный расчет нагрузки - максимальная нагрузка зависит от шага опор; превышение может вызвать прогиб

Примеры использования

• Прокладка силовых кабелей на производственной линии завода
• Кабельная трасса в распределительном пункте АЭС
• Фиксация кабелей управления на конвейере в пищевой промышленности
• Подвесная трасса в цехе с высокой запыленностью - перфорация препятствует скоплению пыли внутри
• Альтернатива коробам в местах с ограниченным пространством - меньшая высота профиля при сохранении емкости

Практические советы

• Выбирайте шаг крепления не более 1,5 метра - при длине 3 м и большой нагрузке возможен прогиб
• Для защиты от внешних факторов используйте крышки серии SKS 110 - они подходят по форме и замку
• При необходимости удлинения - всегда применяйте заводские соединители, а не самодельные стыки
• Убедитесь, что внутренняя ширина 400 мм достаточна для вашего пучка кабелей - проверьте суммарный диаметр с учетом коэффициента заполнения до 50%
• При работе в холодных регионах - учтите, что цинк теряет пластичность ниже –30C; избегайте ударных нагрузок
• Сохраняйте документацию с лицензией Росатома - она обязательна для приемки на объектах госзначимости
