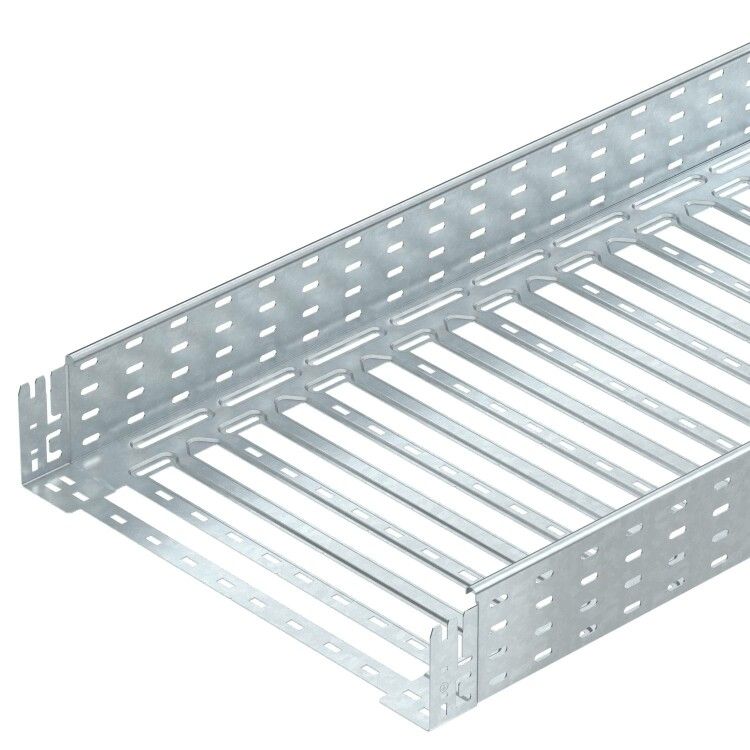

Кабельный листовой лоток перфорированный 110x500x3050 (MKSM 150 FT) | 6059183 OBO Bettermann

Кабельный лоток листовой перфорированный 110x500x3050 мм, сталь 1 мм, горячий цинк от OBO BETTERMANN (арт. MKSM 150 FT) предназначен для прокладки силовых и слаботочных кабелей в условиях повышенной механической нагрузки и агрессивной среды. Благодаря перфорированной конструкции и защищённому покрытию он обеспечивает долговечную работу даже в производственных зонах с высокой влажностью.

Назначение и область применения

Кабельный лоток листовой перфорированный 110x500x3050 мм, сталь 1 мм, горячий цинк используется для организации кабельных трасс в промышленных объектах: на заводах, в энергообъектах, насосных станциях, химических производствах и прибрежных зонах с умеренной солевой нагрузкой. Подходит для фиксации кабелей на стенах, потолках и вдоль технологического оборудования. Применяется там, где требуется доступ к кабелям для обслуживания и возможность естественного теплоотвода.

Технические характеристики

• Размеры: 110 × 500 × 3050 мм (высота × ширина × длина)
• Материал: сталь с толщиной 1 мм
• Покрытие: горячий цинк, толщина слоя 60–85 мкм по ГОСТ Р 9.307-89
• Полезное сечение: 54 800 мм2
• Максимальная нагрузка: до 210 кг/м
• Температурный диапазон: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля внутри)
• Исполнение: с интегрированным соединителем
• Перфорация: боковые стенки и основание - перфорированные

Совместимость и монтаж

Кабельный лоток листовой перфорированный 110x500x3050 мм, сталь 1 мм, горячий цинк оснащён интегрированным соединителем - это позволяет собирать секции без дополнительных деталей. Монтаж выполняется на кронштейнах, подвесах или креплениях к стене через перфорацию в основании. Перфорированные боковые стенки обеспечивают удобство фиксации кабелей хомутиками и позволяют легко провести дополнительные ответвления. Для сборки длинных трасс рекомендуется использовать одинаковые модели - совпадают габариты и тип соединений.

Безопасность и стандарты

• Произведён согласно ГОСТ Р 52868-2007 (лотки кабельные)
• Цинкование соответствует ГОСТ Р 9.307-89
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Эксплуатационная надёжность подтверждена испытаниями на вибрацию по ГОСТ Р 17516.1-90

Преимущества

• Высокая прочность благодаря толщине стали 1 мм и жёсткой конструкции
• Защита от коррозии - горячее цинкование гарантирует срок службы более 30 лет
• Перфорация по всей поверхности снижает вес и улучшает вентиляцию кабелей
• Интегрированный соединитель исключает необходимость в дополнительных муфтах и болтовых соединениях
• Поддерживает широкий диапазон температур - подходит для холодных помещений и нагреваемых зон

Ограничения применения

Не применяется в местах с постоянным контактом с морской водой или высокой концентрацией солей - хотя цинкование устойчиво, длительное воздействие сильного соляного тумана может снизить срок службы. Также не предназначается для прямого контакта с открытым пламенем или источниками сверхвысоких температур выше +45C. Не следует использовать в качестве несущей конструкции для тяжёлого оборудования - только для кабельных трасс.

Примеры использования

• Прокладка силовых кабелей на участках конвейерных линий в пищевых цехах
• Обустройство кабельных каналов в распределительных пунктах химзаводов
• Фиксация сигнальных и управляющих кабелей в системах автоматизации на тепловых станциях
• Монтаж в подземных коллекторах с повышенной влажностью, но без затопления

Практические советы

• При проектировании трасс учтите, что внутренняя высота лотка составляет 110 мм - выбирайте кабели с суммарным внешним диаметром меньше этого значения с запасом 20%
• Для защиты от механических повреждений используйте крышки - они совместимы с моделью MKSM 150 FT
• При установке на вертикальных поверхностях крепите каждые 1,5–2 метра; на горизонтальных - шаг 2–3 метра
• Не допускайте перегрузки - максимальная нагрузка 210 кг/м рассчитана равномерно распределёнными кабелями, а не сосредоточенными массами
• Проверьте соответствие длины лотка (3050 мм) требованиям проекта - можно комбинировать несколько секций, но избегайте частых стыков
