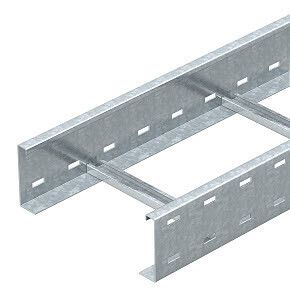

Кабельный лоток лестничного типа для больших расстояний 110x500x6000 мм сталь 2 мм от OBO BETTERMANN - это усиленная конструкция для прокладки кабелей на протяжённых участках, где требуется жёсткая фиксация и устойчивость к нагрузкам. Артикул WKLG 1150 FS соответствует лицензии Росатома и сертификату промышленной продукции РФ.

Назначение и область применения

Кабельный лоток лестничного типа для больших расстояний 110x500x6000 мм сталь 2 мм предназначен для прокладки силовых и контрольных кабелей в промышленных объектах, энергообъектах, транспортных терминалах и на объектах с повышенными требованиями к надёжности. Подходит для горизонтальной и вертикальной прокладки на длинных пролётах - до 6 метров без промежуточных опор. Особенно эффективен там, где необходимы быстрый доступ к кабелям, вентиляция и возможность модульного расширения системы.

Технические характеристики

• Габариты: ширина 500 мм, высота боковых стенок 110 мм, длина 6000 мм
• Толщина стали: 2 мм
• Материал: оцинкованная сталь по методу Сендзимира - равномерное покрытие цинком, устойчивое к коррозии
• Полезное сечение: 47 100 мм2 - позволяет размещать значительную массу кабелей
• Расстояние между ступеньками: 300 мм - обеспечивает равномерную нагрузку и предотвращает прогиб
• Тип ступени: беззубцовый профиль - безопасен для изоляции кабелей, исключает повреждение оболочки
• Фиксация ступеней: наглухо заклепаны - прочное соединение, не требует обслуживания
• Боковые стенки: открытый профиль с перфорацией - снижают вес, обеспечивают естественную вентиляцию и позволяют крепить кабели зажимами через отверстия
• Исполнение: усиленное - рассчитано на большие пролёты и динамические нагрузки
• Обозначение типа: WKLG 1150 FS - внутренняя классификация OBO BETTERMANN

Совместимость и монтаж

Кабельный лоток лестничного типа для больших расстояний 110x500x6000 мм сталь 2 мм совместим с креплениями OBO Bettermann серии 2056 - зажимными скобами, которые легко фиксируются через перфорацию боковых стенок. Монтировать можно на кронштейнах, подвесах или крепёжных элементах с шагом до 6 м. Для сборки используются болтовые соединения или сварка (при необходимости). Установка возможна как в помещении, так и на открытом воздухе благодаря защищённому покрытию. Не требует специальных инструментов - достаточно гаечных ключей и ручного крепёжа.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/17/2023)
• Покрытие по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461 - гарантирует долгий срок службы даже в агрессивной среде
• Не содержит токсичных веществ, соответствует RoHS

Преимущества

• Высокая жёсткость конструкции - выдерживает длительные пролёты без деформации
• Перфорированные стенки - удобство крепления кабелей, лучшая теплоотдача, легкий доступ к проводникам
• Беззубцовые ступени - минимизация риска повреждения кабелей при прокладке и обслуживании
• Оцинкование по Сендзимиру - устойчивость к коррозии в условиях высокой влажности, химических паров и температурных колебаний
• Модульность - легко удлинять, разветвлять, комбинировать с другими элементами системы OBO

Ограничения применения

• Не предназначена для прокладки в местах с постоянным воздействием открытого пламени или экстремально высоких температур (>+100 C)
• Не рекомендуется использовать в контакте с сильнокоррозионными жидкостями (например, концентрированные щелочи или кислоты)
• При установке на очень длинных пролётах (>6 м) необходимо выполнять расчёт прогиба и дополнительно укреплять опоры
• Не является герметичной конструкцией - не подходит для защиты от попадания воды в виде потока или струи; для таких условий нужны лотки с крышкой или IP-защитой

Примеры использования

• Электрооборудование тепловых и АЭС - прокладка кабелей управления и питания в тоннелях и эстакадах
• Производственные линии - трассировка кабелей между станками на расстоянии более 5 м
• Железнодорожные вокзалы и метро - маршруты сигнализации и связи вдоль путей
• Аэропорты и порты - кабельные трассы в ангарах, на причалах, в зонах с высокой влажностью

Практические советы

• При заказе убедитесь, что длина 6000 мм соответствует вашему проекту - при необходимости можно резать на месте, соблюдая осторожность при обработке оцинкованной поверхности
• Для крепления используйте только зажимные скобы типа 2056 или аналоги с подходящим диапазоном усилия - слишком плотное затягивание может повредить кабель
• На прямых участках с большими пролётами добавьте компенсаторы или гибкие переходы, чтобы избежать напряжений от температурного расширения
• Проверяйте соответствие нагрузки на лоток - суммарный вес кабелей не должен превышать расчетную несущую способность, указанную в документации OBO
• При работе в помещениях с частыми мойками - регулярно проверяйте целостность цинкового слоя на кромках после резки
