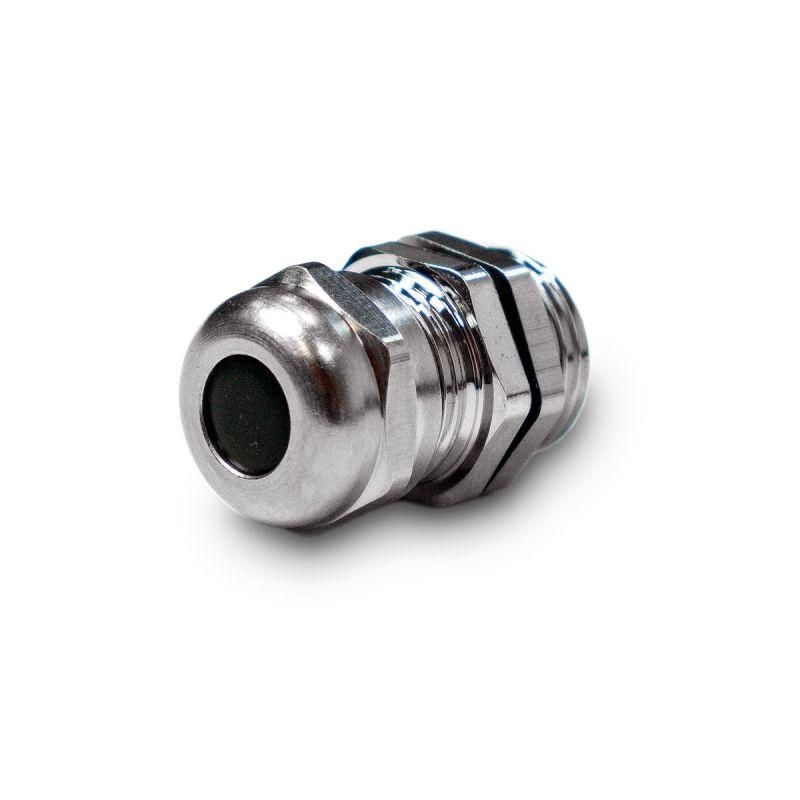

Ввод кабельный ВК-ЛР-М16-8-L10 IP66/IP67/IP68 от ЗЭТА Новосибирск - это надёжный элемент для герметичного прохода небронированных кабелей через толстые стенки оборудования. Подходит для промышленных устройств, требующих высокой степени защиты от пыли и воды.

Назначение и область применения

Ввод кабельный ВК-ЛР-М16-8-L10 IP66/IP67/IP68 используется для безопасного вывода кабелей из корпусов электрооборудования с толстыми стенками - например, распределительных щитов, станков, автоматических линий и взрывозащищённых систем. Обеспечивает герметичность при использовании кабелей с внешним диаметром 4–8 мм. Применяется там, где важна долговременная защита от влаги, пыли и механических воздействий.

Технические характеристики

• Номинальный размер резьбы: M16
• Длина резьбы: 10 мм - удлинённая, для монтажа в толстых стенках
• Диапазон диаметров кабеля: 4–8 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (длительное погружение - зависит от условий)
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии и химическим средам
• Температурный диапазон: от -40 C до +100 C
• Тип уплотнения: тороидальное уплотнительное кольцо (прокладка) с плоской формой
• Крепление: возможно без контргайки, но в комплекте она есть
• Цвет: серый
• Ударопрочность: да - выдерживает механические нагрузки

Совместимость и монтаж

Ввод кабельный ВК-ЛР-М16-8-L10 IP66/IP67/IP68 устанавливается в подготовленное отверстие в корпусе. Удлинённая резьба (10 мм) обеспечивает плотное соединение даже при толстых стенках - до 8 мм. Для монтажа:

• Сначала наденьте накидную гайку и уплотнительную втулку на кабель
• Протяните кабель через корпус, затем вставьте ввод в отверстие
• Закрутите корпус с помощью гайки - используйте ключ на 19 мм
• Затяните накидную гайку, чтобы зафиксировать кабель и обеспечить герметичность
• Проверьте, чтобы уплотнительное кольцо равномерно деформировалось вокруг кабеля

Из-за плоской формы уплотнительного кольца можно использовать ввод в отверстия диаметром на 2–4 мм больше, чем сам ввод - это снижает требования к точности сверления.

Безопасность и стандарты

Ввод кабельный ВК-ЛР-М16-8-L10 IP66/IP67/IP68 соответствует международным нормам для степеней защиты IP66, IP67 и IP68. Материалы не содержат токсичных веществ, подходят для работы в пищевой, фармацевтической и химической промышленности. Никелированное покрытие предотвращает образование оксидов и продлевает срок службы в агрессивных средах.

Преимущества

• Удлинённая резьба (10 мм) - идеальна для толстостенных корпусов
• Комплектация с контргайкой - исключает самооткручивание при вибрациях
• Плоское уплотнительное кольцо - позволяет монтировать в отверстия большего диаметра без доработки
• Высокая ударопрочность - сохраняет целостность при транспортировке и эксплуатации
• Широкий температурный диапазон - работает в холодильных камерах и нагреваемых помещениях

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение рассчитано только на мягкие изоляционные оболочки
• Максимальный диаметр кабеля - 8 мм; использование более толстых кабелей нарушает герметичность
• Не рекомендовано применение в условиях постоянного давления выше 1 бар - хотя IP68 допускает погружение, длительное давление может повредить уплотнение
• Не следует использовать в качестве крепёжного элемента - он не рассчитан на передачу механической нагрузки

Примеры использования

• Герметизация входа кабеля питания в металлический шкаф управления станком
• Подключение датчиков в моющих установках на пищевых производствах
• Ввод сигнальных кабелей во взрывозащищённые корпуса на нефтегазовых объектах
• Монтаж в контроллеры для уличных камер наблюдения

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 4–8 мм. Кабель меньше 4 мм будет болтаться, что снижает защиту
• Если отверстие в корпусе слишком большое - не пытайтесь затянуть сильнее. Лучше используйте переходную втулку или замените ввод на модель с другим типом уплотнения
• Никелированная поверхность легко царапается - при сборке используйте пластиковые или деревянные прокладки, чтобы не повредить покрытие
• Для частой замены кабелей - выбирайте модели с быстроразъёмными гайками, так как этот ввод требует ключа для демонтажа
• Артикул zeta34853 совпадает с другими брендами (ГОФРОМАТИК, ЗЭТАРУС) - при закупке проверяйте соответствие комплектации
