Кабельный ввод ВКС-ПР-M12-6.5-L8 черный IP68 | zeta35201 ГОФРОМАТИК ЗЭТА

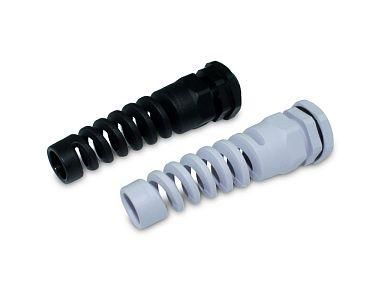

Кабельный ввод резьбовой ВКС-ПР-M12-6.5-L8 IP68 от ЗЭТА Новосибирск предназначен для герметичного вывода кабелей через стенки корпусов оборудования. Его конструкция с гибким хвостовиком предотвращает перегиб проводов, а степень защиты IP68 гарантирует надёжную изоляцию даже в условиях постоянной влаги и пыли.

Назначение и область применения

Кабельный ввод ВКС-ПР-M12-6.5-L8 IP68 используется для фиксации и герметизации кабелей малого диаметра в электрооборудовании, требующем высокой степени защиты. Подходит для установки в щиты, панели управления, промышленные устройства, насосы, датчики и оборудование, работающее во влажной среде или на открытом воздухе.

Технические характеристики

• Тип резьбы: M12 × 1,5 - стандартизированная метрическая резьба для совместимости с большинством корпусов и переходников
• Диапазон внешнего диаметра кабеля: 3–6,5 мм - оптимально для слаботочных и силовых кабелей малого сечения
• Длина резьбы: 8 мм - достаточна для надёжного крепления в тонких стенках до 6 мм
• Материал: нейлон - легкий, устойчивый к химическому воздействию и механическим повреждениям
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C в помещениях с нормальной влажностью
• Цвет: черный - устойчив к выцветанию и UV-излучению

Совместимость и монтаж

Кабельный ввод ВКС-ПР-M12-6.5-L8 IP68 устанавливается в подготовленное отверстие диаметром 12 мм. Для фиксации используется контргайка, входящая в комплект. Перед монтажом проверьте, чтобы внешний диаметр кабеля попадал в диапазон 3–6,5 мм - меньший кабель не будет плотно зажат, больший - повредит уплотнение. Гибкий хвостовик позволяет направить кабель под углом без внутреннего напряжения.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и воды по классу IP68, что подтверждает его применение в опасных и агрессивных средах. Материал нейлона не поддерживает горение и не содержит токсичных веществ при обычных условиях эксплуатации.

Преимущества

• Контргайка в комплекте - обеспечивает надёжную фиксацию без дополнительных элементов
• Гибкий хвостовик - снижает риск повреждения жил кабеля при изгибе и вибрации
• Высокая устойчивость к динамическим нагрузкам - подходит для оборудования с частыми колебаниями, например, на конвейерах или мобильных платформах
• Полный комплект - не требуется докупать детали для установки

Ограничения применения

Не рекомендуется использовать кабельный ввод ВКС-ПР-M12-6.5-L8 IP68 для кабелей с внешним диаметром более 6,5 мм - это нарушит герметичность. Также он не предназначен для работы при температурах ниже −25C или выше +40C. Не применяйте в контакте с растворителями, маслами и агрессивными химикатами - материал нейлона может деформироваться.

Примеры использования

• Подключение датчиков уровня и давления в пищевой промышленности
• Вывод кабелей от контроллеров в системах автоматизации на заводах
• Защита сигнальных линий в осветительных приборах на улице
• Монтаж в шкафы управления насосных станций и канализационных очистных сооружений

Практические советы

• Перед установкой протяните кабель через ввод - не используйте инструменты для затяжки, чтобы не повредить уплотнение
• Если кабель близок к минимальному диаметру (3 мм), можно использовать термоусадку для увеличения жесткости перед введением
• При монтаже в металлические панели убедитесь, что отверстие не имеет заусенцев - они могут порвать уплотнитель
• Для многожильных кабелей с большим числом проводов проверьте суммарный внешний диаметр - он должен быть ≤6,5 мм
• Артикул zeta35201 - единственный идентификатор для заказа запасных частей; другие бренды (ГОФРОМАТИК, ЗЭТАРУС) выпускают аналоги, но с другими параметрами
