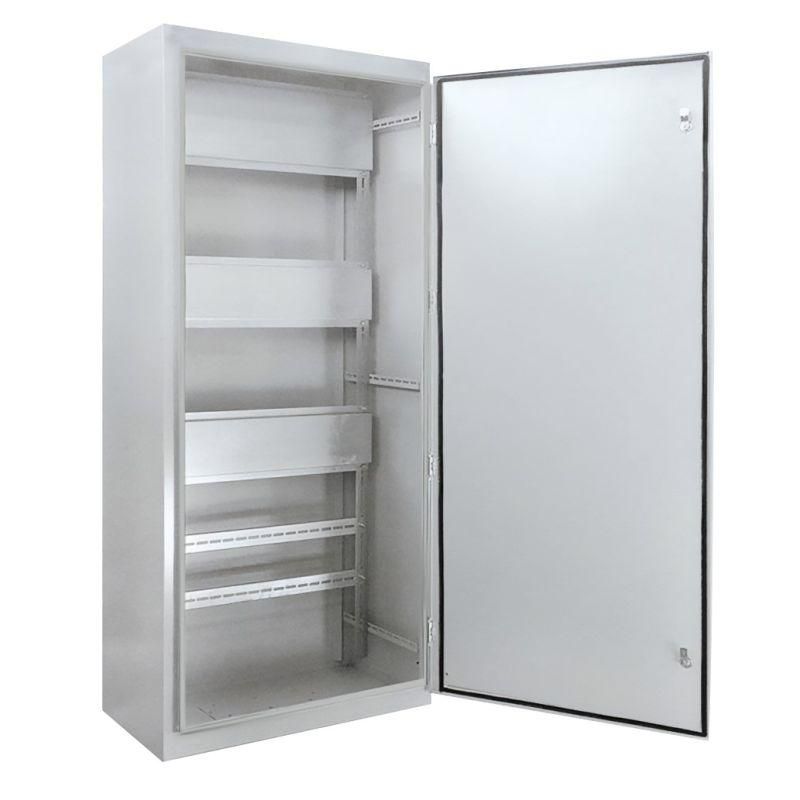

Каркас напольный цельносварной ВРУ-1 (1800х800х450) IP54 в комплекте с боковыми панелями серый | Б0059341 ЭРА

Каркас ВРУ-1 напольный цельносварной 1800х800х450 мм IP54 с боковыми панелями от ЭРА предназначен для сборки вводно-распределительных устройств в жилых и общественных зданиях. Этот элемент конструкции обеспечивает механическую прочность и защиту внутреннего оборудования от пыли и влаги, а его компактные габариты позволяют легко интегрировать в существующие проекты. Артикул б0059341 соответствует требованиям ГОСТ для ВРУ с глухозаземленной нейтралью.

Назначение и область применения

Каркас ВРУ-1 напольный цельносварной 1800х800х450 мм IP54 с боковыми панелями используется для создания полноценных вводно-распределительных устройств (ВРУ) в помещениях с нормальной средой. Применяется в многоквартирных домах, офисах, школах, больницах и других объектах, где требуется надежное распределение электроэнергии 380/220 В, 50 Гц с глухозаземленной нейтралью. Подходит для установки внутри помещений, защищённых от прямого воздействия осадков и агрессивных сред.

Технические характеристики

• Габариты: 1800×800×450 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь толщиной 1,2 мм, сварная конструкция
• Цвет: RAL 7035 (серый матовый)
• Количество дверей: одна передняя
• Количество замков: два - для повышения безопасности доступа
• Задняя стенка: есть, с возможностью крепления кабельных вводов
• Монтажная панель: да, две панели 160 мм и одна 220 мм для установки автоматических выключателей, УЗО, счетчиков
• Ввод кабелей: снизу - через нижнюю часть корпуса
• Тип установки: напольная, без обязательного цоколя (возможно заказать с цоколем отдельно)

Совместимость и монтаж

Каркас ВРУ-1 напольный цельносварной 1800х800х450 мм IP54 с боковыми панелями совместим с типовыми компонентами ВРУ: модульными автоматами, счетчиками, шинами PE/N, клеммниками. Комплектация включает все необходимые элементы для сборки:

• 2 монтажные панели 160 мм - для установки однополюсных и двухполюсных аппаратов
• 1 монтажная панель 220 мм - для крупногабаритных устройств (например, главного автомата)
• 2 перфорированных швеллера и 2 уголка - для фиксации оборудования в любом месте корпуса
• 4 рым-болта M10 DIN 580 - для подъема и перемещения готового щита
• Задняя стенка - уже смонтирована, позволяет провести кабельную вводку снизу

При монтаже убедитесь, что пол ровный и способен выдерживать вес заполненного щита (до ~150 кг). Кабельный ввод выполняется через нижние отверстия - предварительно просверлите или используйте кабельные вводы с уплотнениями.

Безопасность и стандарты

Каркас ВРУ-1 напольный цельносварной 1800х800х450 мм IP54 с боковыми панелями соответствует требованиям ГОСТ Р 51321.1–2007 (IEC 61439-1) для низковольтных распределительных устройств. Конструкция обеспечивает безопасную работу при температуре от -25C до +40C. Наличие двойного замка и металлического корпуса исключает случайный доступ к токоведущим частям. Все поверхности покрыты порошковой краской, устойчивой к коррозии.

Преимущества

• Цельносварная конструкция - высокая жесткость и долговечность
• IP54 - оптимальная защита для indoor-объектов без необходимости в специальных условиях
• Готовая комплектация - не требует доп purchases для базового монтажа
• Перфорированные направляющие - гибкая настройка расположения оборудования
• Напольное исполнение - удобство обслуживания и доступ ко всем сторонам

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не выдерживает постоянного дождя, снега или прямого солнца
• Не рассчитан на взрывоопасные зоны (не имеет взрывозащиты Ex)
• Не подходит для систем с напряжением выше 1000 В
• Требуется соблюдение минимального свободного пространства вокруг: минимум 600 мм спереди для открывания двери и обслуживания
• Не содержит внутренних коммуникаций - необходимо самостоятельно закупить автоматы, шины, кабели

Примеры использования

• Главный ВРУ в 9-этажном жилом доме - прием энергии от ТП, распределение по этажам
• Щитовая в административном здании - управление освещением, розетками, кондиционерами
• Общественный центр - питание лифтов, насосов, систем пожарной сигнализации
• Альтернатива старому щиту при реконструкции - точная замена по габаритам и функционалу

Практические советы

• При выборе места установки учтите, что глубина 450 мм требует минимум 600 мм свободного пространства сзади для прокладки кабелей и обслуживания
• Используйте кабельные вводы с уплотнительными кольцами - особенно если вводится силовой кабель с внешним диаметром более 25 мм
• Проверьте соответствие посадочных мест на монтажных панелях - стандарт 22 мм между отверстиями
• При использовании нескольких щитов одного типа - сохраняйте единый цвет и стиль для унификации системы
• Для длительной эксплуатации проверяйте состояние замков и уплотнителей двери каждые 6–12 месяцев
