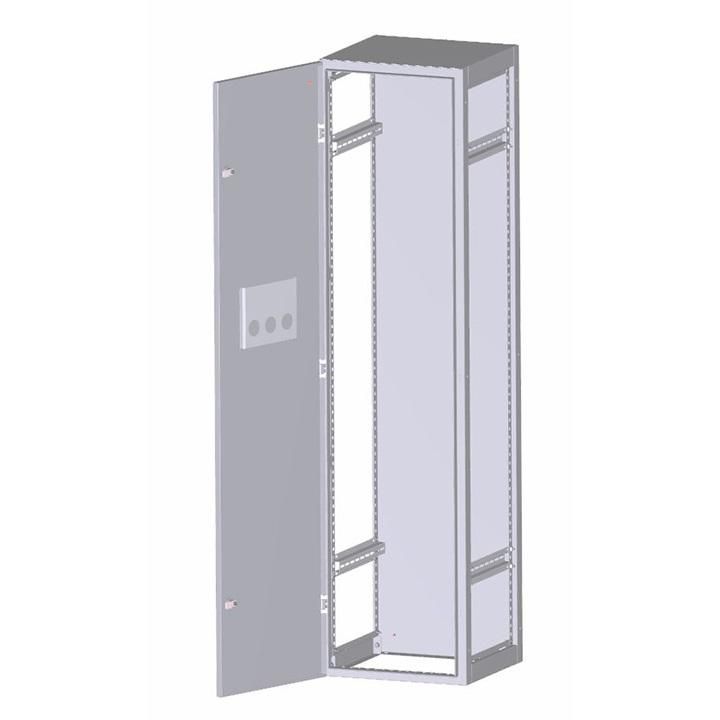

Каркас ВРУ-1 Unit R разборный (2000х800х450) IP31 EKF PROxima | mb09-02-06

Каркас ВРУ-1 Unit R разборный (2000х800х450) IP31 от EKF - это основа для сборки вводно-распределительных устройств в жилых и промышленных зданиях. Разборная конструкция, стальной корпус с порошковой окраской и возможность монтажа в ряд делают этот каркас удобным решением для быстрой сборки и масштабирования электрощитовых помещений.

Назначение и область применения

Каркас ВРУ-1 Unit R разборный (2000х800х450) IP31 предназначен для сборки вводно-распределительных устройств (ВРУ) с током до 800 А. Он обеспечивает механическую опору для установки автоматических выключателей, счетчиков, контакторов и других компонентов распределительного щита. Применяется в объектах жилищного строительства, офисах, торговых центрах и на промышленных площадках, где требуется надежное и стандартизированное решение для ввода и распределения электроэнергии.

Технические характеристики

• Размеры: 2000×800×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием - устойчиво к коррозии и механическим повреждениям
• Цвет: серый
• Количество дверей: одна
• Количество замков: три - обеспечивают повышенную безопасность доступа
• Монтажная пластина: регулируемая по глубине - позволяет точно фиксировать оборудование
• Возможность напольной установки: да
• Соединяемость в ряд: да - можно собирать несколько каркасов в единую линию
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Каркас ВРУ-1 Unit R разборный совместим со всей линейкой аксессуаров серии PROxima: монтажными планками, DIN-рейками и пластронами для защиты от прикосновения. Монтаж выполняется на ровном, не подверженном вибрации полу. Благодаря разборной конструкции, элементы собираются без сварки - достаточно использовать болтовые соединения. Регулируемая монтажная пластина позволяет адаптировать расположение оборудования под конкретные габариты УЗО, автоматов или счетчиков. При соединении нескольких каркасов в ряд необходимо соблюдать одинаковый уровень установки и использовать согласованные крепления между секциями.

Безопасность и стандарты

Каркас соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 предотвращает попадание крупных инородных частиц и защищает от конденсата, образующегося при вертикальном падении капель. Наличие трех замков снижает риск несанкционированного доступа. Все металлические детали заземлены через контактные площадки, предусмотренные конструкцией.

Преимущества

• Разборная конструкция - упрощает транспортировку и сборку на месте
• Регулируемая монтажная пластина - позволяет точнее размещать оборудование, особенно при использовании нестандартных модулей
• Возможность соединения в ряд - экономит место и упрощает организацию групповых щитовых
• Порошковое покрытие - долговечная защита от коррозии даже в условиях повышенной влажности
• Высокий гарантийный срок (5 лет) - подтверждает качество материалов и сборки

Ограничения применения

Каркас ВРУ-1 Unit R разборный (2000х800х450) IP31 не предназначен для установки во внешних помещениях, на открытых площадках или в местах с постоянным воздействием брызг, струй воды или агрессивных сред. IP31 не обеспечивает защиту от горизонтальных потоков воды - для таких условий требуются устройства с классом IP54 и выше. Также не рекомендуется использовать в средах с высоким уровнем пыли (например, цеха с металлообработкой), где возможен забив порошкового покрытия и перегрев из-за плохой вентиляции.

Примеры использования

• Вводно-распределительное устройство в подвале многоквартирного дома
• Щитовая на этаже административного здания для распределения энергии по комнатам
• Центральный щит на производстве для питания линий освещения и маломощных станков
• Групповой щит, составленный из двух и более каркасов, установленных рядом для больших нагрузок

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под крепление соответствуют вашим крепежным элементам - типичный шаг 10–15 мм
• Используйте монтажные рейки и пластроны из серии PROxima - они идеально подходят по форме и креплению
• Не перегружайте заднюю стенку: максимальная масса оборудования должна учитывать прочность монтажной пластины
• При соединении нескольких каркасов в ряд - используйте перемычки заземления между секциями
• При хранении и транспортировке сохраните оригинальную упаковку - она защищает углы и покрытие от царапин
