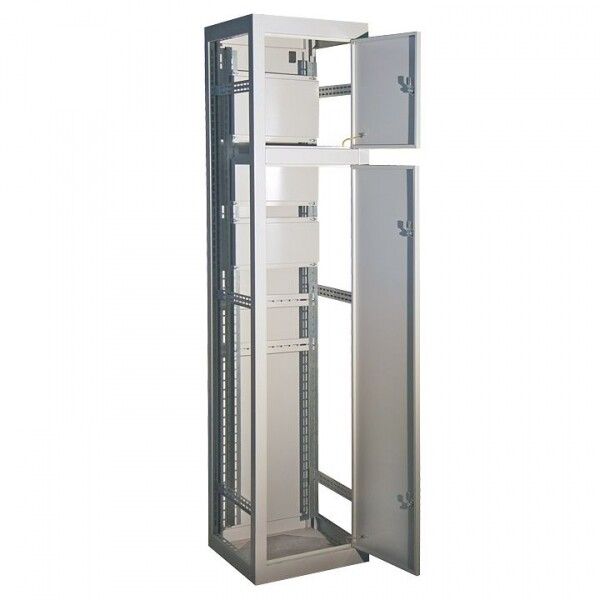

Каркас ВРУ-2 (ВхШхГ) (2000х450х450) IP31 PROxima | mb15-13-00m EKF

Каркас ВРУ-2 сварной (2000×450×450) IP31 Unit S PROxima от EKF предназначен для сборки вводно-распределительных устройств мощностью до 800 А. Этот корпус обеспечивает надёжную механическую основу для установки автоматических выключателей, счетчиков и других компонентов внутри зданий. Артикул mb15-13-00m соответствует серийному решению VRU Unit S PROxima.

Назначение и область применения

Каркас ВРУ-2 сварной используется для создания вводно-распределительных устройств (ВРУ), которые принимают электроэнергию от внешней сети, управляют её учётом и распределяют по внутренним цепям. Подходит для установки в помещениях с контролируемой средой: жилые дома, офисы, административные здания, производственные участки с невысокими требованиями к защите от воды и пыли.

Технические характеристики

• Размеры: 2000 × 450 × 450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально капающей воды
• Номинальный ток: 800 А - максимальный допустимый ток через вводное оборудование
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Материал корпуса: сталь - прочная, долговечная конструкция с лакированным покрытием цвета 7035
• Количество дверей: две - удобство доступа к оборудованию с двух сторон
• Количество замков: три - повышает безопасность и контроль доступа
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Тип поверхности: лакированная - антикоррозийное покрытие, легко моется
• Нормативный документ: ТУ 3434-001-96504521-2007
• Гарантия: 60 месяцев

Совместимость и монтаж

Каркас ВРУ-2 сварной (2000×450×450) IP31 Unit S PROxima имеет напольный способ монтажа и совместим со всеми элементами серии ВРУ Unit S. Монтажная пластина регулируемая позволяет точно фиксировать оборудование по высоте. Корпус можно соединять в ряд с другими аналогичными шкафами - удобно для групповой установки в щитовых помещениях. Компоненты из серии VRU Unit S (рейки, пластроны, панели) подходят без адаптеров. Нельзя использовать этот каркас для настенного монтажа - он не оснащён кронштейнами и требует ровного бетонного или металлического пола.

Безопасность и стандарты

Изделие соответствует ТУ 3434-001-96504521-2007. Класс защиты IP31 предотвращает случайное прикосновение к токоведущим частям крупным инструментом, но не гарантирует защиту от брызг или попадания жидкости под углом. Для работы в сырых местах рекомендуется дополнительно применять системы защиты от прикосновений (пластроны), входящие в комплектацию серии. Гарантия 5 лет подтверждает соответствие качественным стандартам производства EKF.

Преимущества

• Высокая механическая прочность благодаря сварной стальной раме
• Регулируемая монтажная пластина - точная настройка положения оборудования
• Две двери и три замка - оптимальный баланс между доступом и безопасностью
• Поддержка модульной сборки - возможность расширения и комбинирования с другими шкафами серии
• Лакированная поверхность - устойчивость к коррозии и легкий уход

Ограничения применения

Не применяйте Каркас ВРУ-2 сварной (2000×450×450) IP31 Unit S PROxima вне помещений - степень защиты IP31 недостаточна для воздействия дождя, снега или прямого потока воды. Также не используйте его там, где возможны удары, вибрации или контакт с химически активными веществами. Серия не предназначена для установки в взрывоопасных зонах или помещениях с классом опасности выше P-IIa. Отказ от использования оригинальных аксессуаров серии может снижать уровень безопасности.

Примеры использования

• Главный ввод энергии в многоквартирном доме с распределением по этажам
• Щитовая на производстве для питания конвейеров и насосов
• Центральный пункт управления в торговом центре
• Здание администрации с несколькими распределительными контурами

Практические советы

• Перед монтажом проверьте габариты проёмов - высота 2 метра требует свободного доступа сверху
• Убедитесь, что пол ровный и выдерживает нагрузку более 200 кг (вес корпуса + оборудование)
• Используйте только аксессуары серии VRU Unit S - другие пластины и рейки могут не совпадать по креплениям
• При соединении нескольких шкафов в ряд соблюдайте минимальный зазор 50 мм между корпусами для проветривания
• Проверьте наличие всех замков перед запуском - один из них может использоваться для пломбировки
