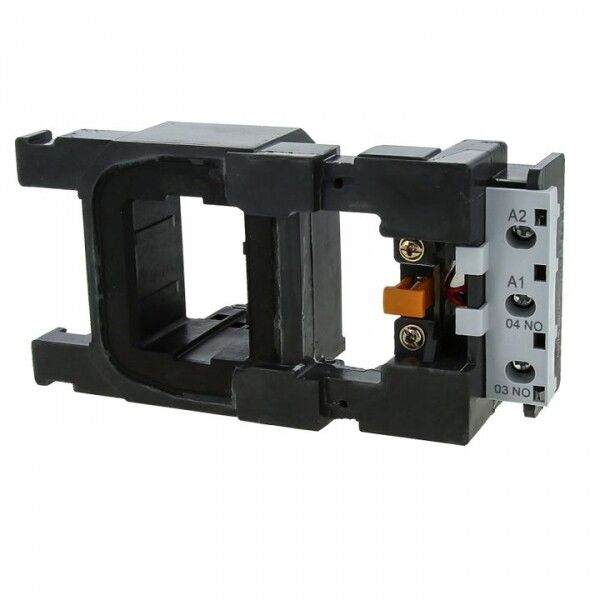

Катушка управления КТЭ F 265А-330А 380В EKF PROxima | ctr-k-b-265/380

Катушка управления контактора КТЭ F 265А-330А 380В от EKF - элемент для включения и отключения силового контактора при подаче напряжения на её обмотку. Применяется в системах автоматизации, где требуется надёжное управление нагрузками до 265 А. Артикул ctr-k-b-265/380 соответствует серии PROxima.

Назначение и область применения

Катушка управления контактора КТЭ F 265А-330А 380В служит для дистанционного управления силовым контактором. Когда на катушку подаётся напряжение, она создаёт магнитное поле, которое замыкает главные контакты контактора - тем самым включает нагрузку. После снятия напряжения контактор отключается. Подходит для установки в щитах автоматизации, на станках, конвейерах, насосных станциях и других объектах с частым цикличным включением.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 320–440 В (работает в этом диапазоне, не ниже 320 В и не выше 440 В)
• Номинальный ток контактора: 265 А (соответствует классу КТЭ F 265А-330А)
• Способ монтажа: на монтажную плату (не имеет встроенных клемм - устанавливается прямо на печатную плату контроллера или распределительной коробки)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не защищена от пыли и влаги - требует установки внутри закрытых корпусов)
• Климатическое исполнение: УХЛ4 (допустимо использование в помещениях с умеренным климатом, включая холодные зоны с возможностью конденсации, но без воздействия осадков и прямой влажности)
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 (международный эквивалент IEC 60947-4-1)

Совместимость и монтаж

Катушка управления контактора КТЭ F 265А-330А 380В совместима только с контактными группами серий КТЭ F 265А–330А от EKF. Для других моделей (например, КМЭ) требуется другая катушка - сверьте данные в технических таблицах контакторов. Монтаж осуществляется на печатную плату через штыревые выводы. Не используйте для крепления болты или саморезы - это повредит внутреннюю конструкцию. Перед установкой проверьте соответствие напряжения сети указанному диапазону 320–440 В. Напряжение ниже 320 В может вызвать недостаточное втягивание якоря, выше 440 В - перегрев и выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при работе в сетях до 1000 В AC. Степень защиты IP20 исключает доступ к токоведущим частям при нормальном использовании, однако не защищает от внешних факторов - поэтому обязательна установка в закрытом электрощите. Серия PROxima прошла тестирование на долговечность и термическую стабильность в соответствии с требованиями производителя.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения в пределах допустимого диапазона
• Долгий срок службы благодаря качественной изоляции и прочной конструкции обмотки
• Удобный монтаж на плату снижает время сборки и уменьшает количество проводов
• Гарантия 7 лет - один из самых длинных сроков в классе аналогичных изделий

Ограничения применения

• Не применяется вне закрытых корпусов - IP20 не защищает от пыли, влаги и механических повреждений
• Не работает при постоянном токе (DC) - только для переменного тока 320–440 В
• Не совместима с другими типами контакторов (КМЭ, другие бренды)
• Запрещено подключение к источникам с напряжением ниже 320 В - возможны отказы включения
• Не предназначен для работы в условиях повышенной вибрации без дополнительной фиксации платы

Примеры использования

• Автоматизация конвейерной линии - управление двигателем 265 А через PLC
• Система вентиляции в промышленном помещении - включение/выключение мощного вентилятора
• Щит управления насосной станцией - пуск и остановка насоса по сигналу датчиков уровня
• Регулируемые системы нагрева - коммутирование ТЭНа через контактор с управлением по таймеру

Практические советы

• При монтаже на плату убедитесь, что отверстия под выводы точно совпадают с расположением дорожек - не принуждайте деталь, чтобы не сломать корпус
• Проверяйте напряжение перед первым запуском: даже небольшое превышение 440 В может привести к быстрому перегреву
• Если катушка часто срабатывает (более 10 раз в минуту), следите за температурой корпуса - при длительной работе в жарком месте рекомендовано дополнительное охлаждение
• Для удобства обслуживания сохраняйте схему подключения - эта модель не имеет индикации состояния, так что определить включен ли контактор можно только по напряжению на катушке
• Заменяйте только оригинальные катушки КТЭ F - несовместимые модели могут не втянуть якорь полностью, что приведёт к подгоранию контактов контактора
