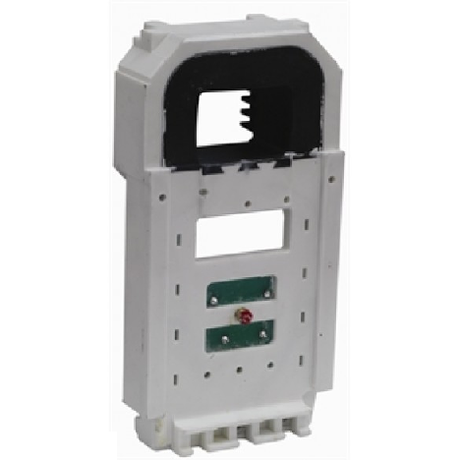

Катушка управления для NC2-400 AC230В 50Гц (R) | 671975 CHINT

Катушка управления для контактора NC2-400 AC 230В 50Гц (R) от бренда CHINT - это компонент для включения и выключения силового контактора NC2-400 через управляющую цепь. Применяется в системах автоматизации, где требуется надёжное управление мощными нагрузками при переменном токе 230 В.

Назначение и область применения

Катушка управления для контактора NC2-400 AC 230В 50Гц (R) служит для создания магнитного поля, которое замыкает главные контакты контактора. Без этой катушки контактор не сработает - она является обязательным элементом управления. Подходит для установки в панелях автоматики на объектах с сетью 230 В, 50 Гц: промышленные станки, насосы, системы вентиляции, конвейеры.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Частота: 50 Гц
• Совместима с контакторами серии NC2-400
• Обозначение в каталоге: (R) - указывает на тип исполнения, соответствует стандартной версии для базовой установки

Совместимость и монтаж

Катушка управления для контактора NC2-400 AC 230В 50Гц (R) фиксируется на передней части контактора NC2-400 механически - без дополнительных креплений. Устанавливается только на оригинальные контакторы NC2-400 от CHINT. Не совместима с контактными устройствами других серий или брендов. Для замены достаточно отключить питание, снять старую катушку и защёлкнуть новую до характерного щелчка.

Безопасность и стандарты

Изделие соответствует международным требованиям к коммутационному оборудованию. Произведено в соответствии с нормами IEC 60947-1 и IEC 60947-4-1. Обеспечивает безопасную работу при номинальных значениях напряжения и частоты. Напряжение выше 230 В или частота отличная от 50 Гц недопустимы - это может вызвать перегрев или выход из строя.

Преимущества

• Высокая надёжность срабатывания при колебаниях сети +-10%
• Минимальный уровень шума при работе
• Устойчивость к вибрациям - подходит для промышленных условий
• Замена без инструментов - просто защёлкивается на корпус контактора

Ограничения применения

• Не предназначена для постоянного тока - использование на DC приведёт к повреждению
• Работает только при точном соблюдении 230 В / 50 Гц; отклонения свыше +-10% снижают срок службы
• Не используется вне температурного диапазона, указанного в документации контактора NC2-400
• Не допускается установка на контакторы других моделей - даже если они внешне похожи

Примеры использования

• Автоматизация линии производства: запуск/остановка двигателя насоса по сигналу PLC
• Система освещения: включение света на площадке по расписанию через реле времени
• Климатические установки: управление компрессором через терморегулятор

Практические советы

• Перед заменой всегда отключите питание - работа под напряжением опасна!
• Проверьте, что контактор NC2-400 действительно требует именно эту катушку - модель должна точно совпадать
• Если катушка гудит или не втягивается - проверьте напряжение на её выводах мультиметром. Часто причина - просадка напряжения в сети, а не сама катушка
• Храните запасные катушки в сухом месте - влага снижает изоляцию и может вызвать пробой
• Артикул 671975 - это единственный номер для заказа этой конкретной катушки. Не путайте с другими версиями (например, DC или 110 В).
