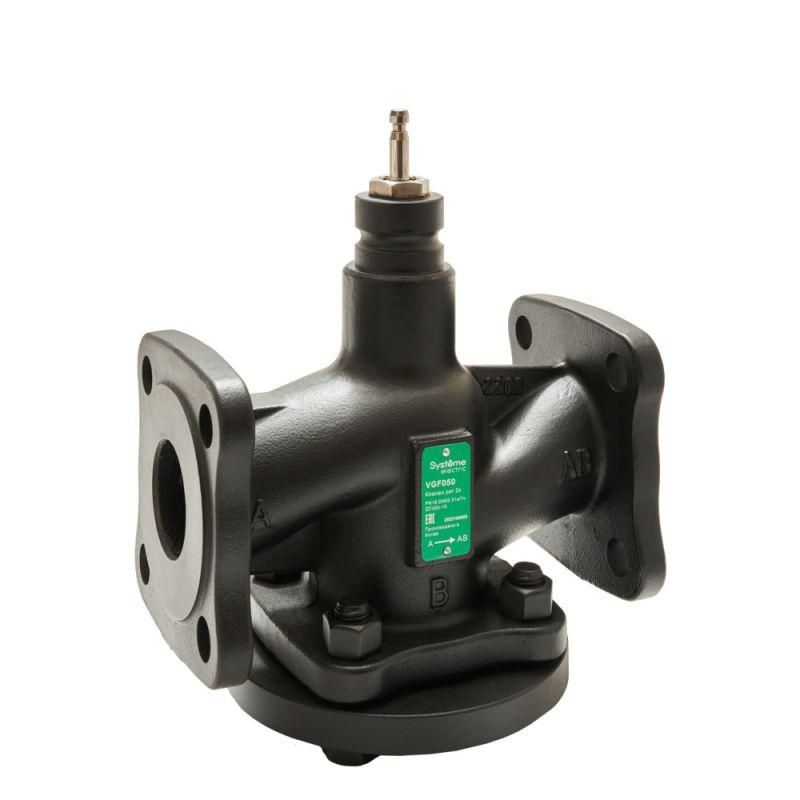

Клапан регулирующий 2-ход фланц PN16 DN50 31куб.м/ч -20…+130град.C SE VGF050 APC

Клапан регулирующий 2-ходовой фланцевый PN16 DN50 31 м³/ч -20…+130C от Systeme Electric (артикул vgf050) предназначен для точной регулировки расхода теплоносителя в системах отопления, горячего водоснабжения и технологических контурах с умеренной температурой и давлением.

Назначение и область применения

Этот клапан используется для автоматического управления потоком жидкости - например, воды или водно-этиленгликольного раствора - в замкнутых тепловых системах. Он позволяет изменять проходное сечение в зависимости от сигнала от терморегулятора или контроллера, обеспечивая стабильную температуру в помещении или на участке технологической линии. Подходит для установки в системах отопления жилых зданий, больниц, школ, промышленных котельных и циркуляционных контурах с низким гидравлическим сопротивлением.

Технические характеристики

• Тип: двухходовой седельный клапан
• Присоединение: фланцевое по ГОСТ 12820-80 (PN16)
• Условный диаметр: DN50
• Максимальная пропускная способность: 31 м³/ч при перепаде давления 1 бар
• Рабочий диапазон температур теплоносителя: от -20 C до +130 C
• Класс давления: PN16 (рабочее давление до 1,6 МПа)
• Материал корпуса: серый чугун с покрытием (по умолчанию, согласно типовым решениям SE)
• Исполнение: нормально закрытый (NC) - открывается при подаче управляющего сигнала

Совместимость и монтаж

Фланцевое присоединение требует установки между двумя трубопроводами с помощью болтов и прокладок. Для герметичности используйте прокладки, соответствующие рабочей среде (например, резина NBR для воды до 130 C). Установите клапан так, чтобы направление потока совпадало со стрелкой на корпусе. Обеспечьте прямые участки трубы минимум 5D перед клапаном и 2D после него для стабилизации потока. Клапан vgf050 не имеет встроенного привода - требуется внешний исполнительный механизм (электропривод или пневмопривод), совместимый с фланцем и ходом штока.

Безопасность и стандарты

Клапан регулирующий vgf050 соответствует требованиям EN 12294 для запорной и регулирующей арматуры. Работает в рамках допустимых пределов давления и температуры, установленных для оборудования класса PN16. Применение за пределами указанных значений (температура выше +130 C, давление свыше 1,6 МПа) недопустимо - это может привести к повреждению седла и уплотнений.

Преимущества

• Высокая точность регулирования благодаря седельной конструкции - минимальный люфт и хорошая герметичность при закрытом положении
• Фланцевое исполнение упрощает обслуживание и замену без демонтажа всего трубопровода
• Широкий диапазон температур позволяет применять клапан даже в системах с возможным замерзанием теплоносителя (-20 C)
• Стандартный размер DN50 и PN16 делают его легко заменяемым на аналоги других производителей

Ограничения применения

• Не предназначена для работы с агрессивными средами: кислотами, щелочами, маслом, паром высокого давления
• Запрещено использование при температуре выше +130 C - материал седла и уплотнений не выдерживает
• Не рекомендуется для систем с частыми гидроударами - может повредить седло и стержень
• Требуется внешний привод; сам по себе клапан не управляет собой
• Подходит только для жидких сред - не для газов или паров

Примеры использования

• Регулирование температуры в радиаторных контурах центрального отопления многоквартирного дома
• Управление подачей нагретой воды в теплообменники пищевых производств
• Автоматическое поддержание заданного расхода в системах теплых полов с распределительными коллекторами
• Контур рециркуляции горячего водоснабжения в отелях и больницах

Практические советы

• Перед монтажом проверьте наличие грязевиков на входе - частицы могут повредить седло клапана vgf050
• Выбирайте привод с достаточным усилием: для DN50 и PN16 обычно требуется момент 10–20 Нм
• При использовании в системах с антифризом учтите повышенную вязкость - это снижает фактический расход, возможно, потребуется пересчет Kvs
• При длительном простое системы (например, летом) рекомендуется периодически перемещать шток для предотвращения “прикипания”
• При замене старого клапана - сравнивайте не только размеры, но и коэффициент Kv: у vgf050 он около 31, что соответствует максимальному расходу 31 м³/ч
