Клапан регулирующий 3-ход смес фланц PN16 DN50 31куб.м/ч -20…+130град.C SE VGFM050 APC

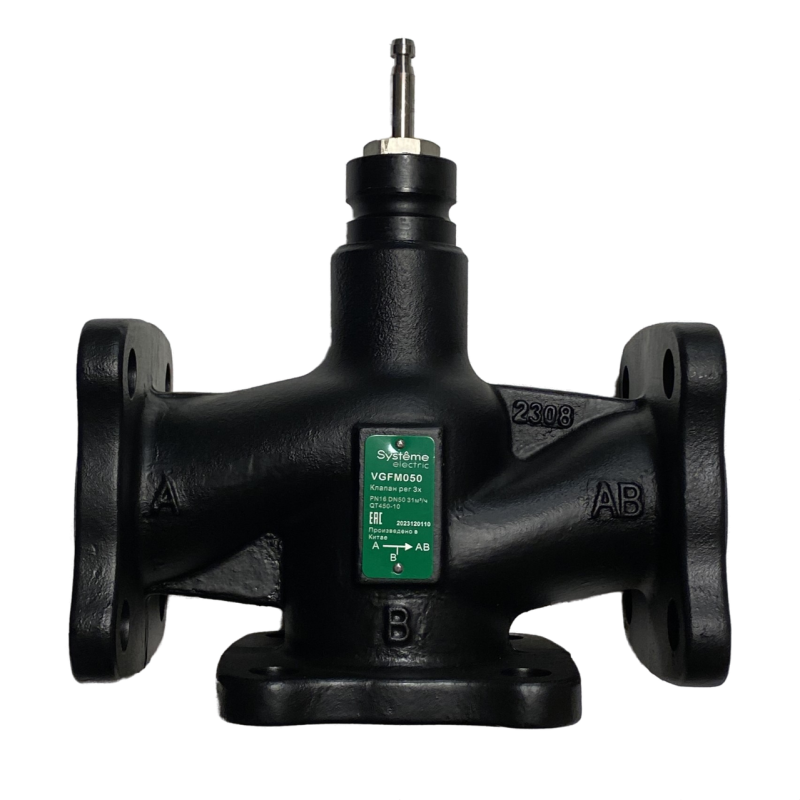

Клапан регулирующий 3-ход смес фланцевый PN16 DN50 31 м³/ч -20…+130C от Systeme Electric (артикул vgfm050) предназначен для точного управления потоками теплоносителя в системах теплоснабжения, где требуется смешивание горячего и холодного контуров. Этот клапан обеспечивает стабильную температуру на выходе за счёт автоматического перераспределения расхода между двумя входными линиями.

Назначение и область применения

Клапан регулирующий 3-ход смес фланцевый PN16 DN50 31 м³/ч -20…+130C используется там, где необходимо поддерживать заданную температуру воды путём смешивания двух потоков - например, возвратной из системы и подающей от котла. Применяется в системах центрального отопления, ГВС, тепловых пунктах, бойлерных, а также на промышленных объектах с требовательными режимами терморегулирования.

Технические характеристики

• Тип: трёхходовой смесительный, седельный
• Присоединение: фланцевое по DIN EN 1092-1
• Условное давление: PN16 (до 16 бар)
• Условный проход: DN50 (диаметр трубопровода 50 мм)
• Пропускная способность: 31 м³/ч при ΔP = 1 бар
• Рабочая температура теплоносителя: от -20 C до +130 C
• Материал корпуса: серый чугун с покрытием (по умолчанию, согласно типовым решениям SE)
• Исполнение: для работы с водой, паром и другими нейтральными жидкостями

Совместимость и монтаж

Фланцевое присоединение позволяет установить клапан регулирующий 3-ход смес фланцевый PN16 DN50 31 м³/ч -20…+130C между участками трубопровода без сварки - достаточно болтовое соединение с прокладкой. Установка возможна в любом положении, но рекомендуется вертикальная ось с направлением потока от нижнего входа к выходу. Для правильной работы важно соблюдать посадочные размеры фланцев: соответствие стандарту PN16 DN50. Максимальный момент затяжки фланцев - не более 40 Нм. Клапан совместим с актуаторами Systeme Electric серии SED, а также с большинством аналогичных устройств с механическим штоком 8–10 мм.

Безопасность и стандарты

Конструкция соответствует требованиям европейских норм EN 12516-1 (классификация клапанов по давлению) и EN 12266-1 (тестирование герметичности). Работает в рамках допустимых пределов температур и давлений, указанных производителем. Не предназначен для агрессивных сред, твердых частиц, масел или газов.

Преимущества

• Высокая точность регулирования благодаря седельному исполнению - минимальный люфт и износ
• Стойкость к высоким температурам - работает даже при 130 C без деформаций
• Фланцевое присоединение упрощает обслуживание и замену без демонтажа трубопровода
• Подходит для длительной эксплуатации в системах с частыми изменениями нагрузки

Ограничения применения

• Не использовать в системах с песком, ржавчиной, твёрдыми включениями - риск заклинивания золотника
• Запрещено применение с агрессивными химикатами, щелочами, кислотами
• Не рассчитан на работу с паром выше 130 C - риск повреждения уплотнений
• Не предназначена для автономного функционирования - требует внешнего привода и контроллера

Примеры использования

• Система отопления многоквартирного дома: смешивание возвратной воды с подачей от котла для поддержания 60 C на радиаторах
• Тепловой пункт в офисном здании: регулирование температуры ГВС перед подачей в бойлер
• Производственный процесс: контроль температуры технологической жидкости в теплообменнике

Практические советы

• Перед запуском системы проверьте наличие воздуха в корпусе - удалите его через воздушный клапан, если он предусмотрен
• При монтаже используйте прокладки, соответствующие материалу трубопровода и рабочей температуре
• Для долгой службы периодически проверяйте состояние уплотнений - особенно после зимних сезонов
• Выбирая привод, убедитесь, что его усилие достаточное для преодоления гидравлического сопротивления в вашей сети
• Артикул vgfm050 - это именно модель с фланцами; не путайте с аналогами с резьбовым присоединением
