Клемма плоская полностью изолированная термоусаживаемая гнездо 6.6 мм 0.5-1.5 мм² (РПи-м-т 1.5-(6.3) красный | 08-0614 REXANT MEET

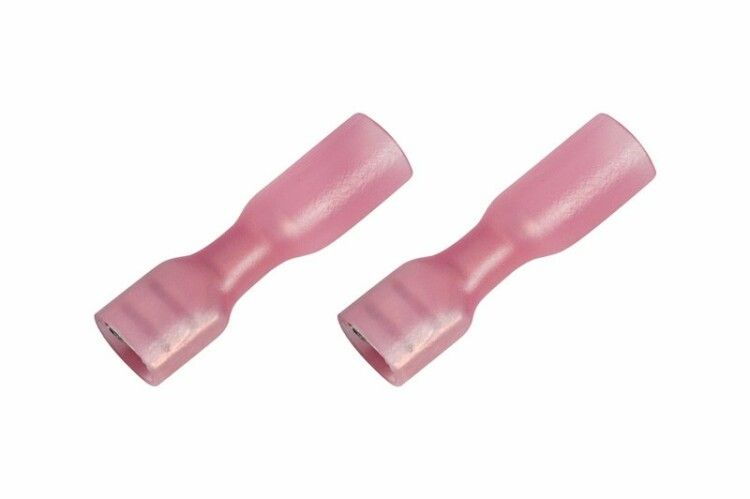

Клемма плоская полностью изолированная термоусаживаемая гнездо 6.6 мм 0.5–1.5 мм2 (РПи-м-т 1.5-(6.3) красный) от REXANT - это готовое решение для надёжного, многоразового соединения медных проводов сечением до 1.5 мм2. Благодаря термоусаживающейся изоляции с клеевым слоем и латунному гнезду, она защищает место обжима от влаги и механических повреждений, сохраняя доступность для последующего демонтажа.

Назначение и область применения

Эта клемма применяется там, где требуется надёжное, но легко разъёмное соединение: в автомобильной, железнодорожной, авиационной и судовой электронике; в системах климатического контроля, телекоммуникационном оборудовании, пультах управления и переносных устройствах. Подходит для многожильных медных проводов, которые часто подвергаются вибрации или перемещению. Удобна для сервисного обслуживания - позволяет отключать и подключать провода без потери качества контакта.

Технические характеристики

• Номинальное сечение провода: 0.5 – 1.5 мм2
• Размер контакта: 6.3 × 0.8 мм
• Ширина гнезда: 6.6 мм
• Максимальный рабочий ток: 10 А
• Материал контакта: латунь с электролитическим лужением
• Тип изоляции: полная, термоусаживаемая с клеевым слоем внутри
• Цвет изоляции: красный
• Рабочий температурный диапазон: от −10 C до +75 C
• Тип исполнения: гильза (гнездо для штыревого контакта)

Совместимость и монтаж

Клемма совместима с штекерными разъёмами, имеющими соответствующую ширину штыря (до 6.3 мм). Для установки необходимо:

1. Зачистить конец провода на длину, равную глубине гнезда (не менее 6 мм);
2. Вставить провод в гнездо так, чтобы жилы плотно заполнили полость;
3. Обжать клемму пресс-клещами HT-301 через изоляцию - давление передаётся на металл, не повреждая термоусадку;
4. Подействовать теплом (феном) на изоляцию - она уменьшается в размерах, герметично обволакивает соединение и активирует клеевой слой.

Фиксатор замкового типа на корпусе обеспечивает механическую блокировку в разъёме - предотвращает случайное выскальзывание.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к безопасности для низковольтных цепей. Латунный контакт с лужением снижает риск окисления и увеличивает срок службы. Наличие клеевого слоя в изоляции гарантирует IP67-подобную защиту от влаги и пыли в зоне обжима - хотя официально класс защиты не указан, функционально он достигнут.

Преимущества

• Устойчивость к вибрациям благодаря жесткому гнезду и фиксатору
• Защита от коррозии - лужённая латунь не окисляется при высокой влажности
• Автоматическая герметизация после термоусадки - исключает попадание воды и пыли
• Можно использовать несколько раз - соединение остаётся работоспособным после отключения
• Ярко-красный цвет изоляции упрощает визуальный поиск и идентификацию полярности

Ограничения применения

• Не одножильные провода большого сечения - возможен плохой контакт из-за недостаточной площади соприкосновения
• Не рекомендовано использование вне температурного диапазона −10…+75 C - изоляция может потерять эластичность или деформироваться
• Требует обязательного применения пресс-клещей HT-301 - обычные щипцы не обеспечивают нужного давления и могут повредить изоляцию
• Не предназначен для постоянного погружения в жидкости - герметизация работает лишь в месте обжима, а не всего корпуса

Примеры использования

• Подключение датчиков на автопроме - например, датчики ABS или температуры масла
• Сборка бортовых сетей в железнодорожных вагонах
• Монтаж системы вентиляции в холодильных камерах
• Переделка проводки в судовых контроллеров
• Аварийное восстановление связи в мобильных радиостанциях

Практические советы

• Выбирайте провод именно в диапазоне 0.5–1.5 мм2 - меньшие сечения плохо фиксируются, большие - не помещаются
• Проверьте соответствие штыря разъёма ширине 6.3 мм - иначе клемма будет болтаться или не войдёт
• При использовании в условиях повышенной влажности - всегда используйте термоусадку с нагревом, даже если кажется, что изоляция уже “прилегла”
• Храните клеммы в сухом месте - длительное воздействие влаги может вызвать микрокоррозию лужёного контакта
• На одной сборке лучше использовать один тип клемм - смешивание цветов затрудняет диагностику
