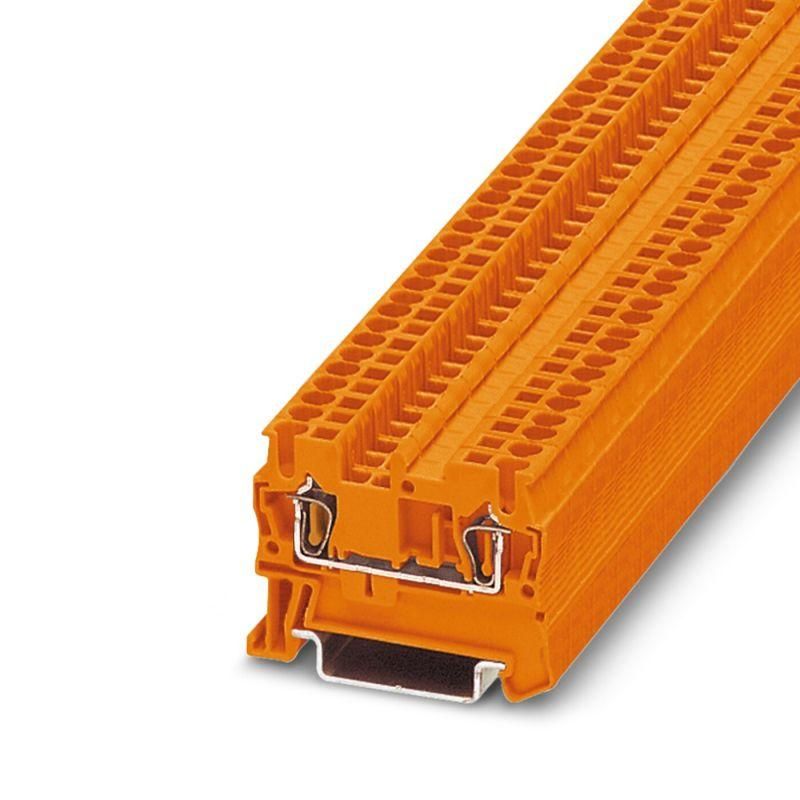

Клемма проходная КНЗ 2.5-2-О, 24А, 800В, пружинный зажим СТЭЗ 10000017

Клемма проходная КНЗ 2,5-2-О от бренда СТЭЗ предназначена для надёжного соединения проводов в распределительных коробках и электрических щитах. Артикул 10000017 обеспечивает простой и безопасный способ передачи тока без разрыва цепи.

Назначение и область применения

Клемма проходная КНЗ 2,5-2-О используется для создания неразрывного электрического контакта между двумя участками провода. Подходит для внутренней проводки в жилых, офисных и промышленных объектах. Часто применяется в распределительных щитах, на пультах управления и в местах, где требуется ответвление или удлинение проводника без обрезки.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Количество входов/выходов: 2 (проходной тип)
• Тип клеммы: винтовой зажим
• Материал контактной части: медь
• Материал корпуса: самозатухающий пластик
• Рабочее напряжение: до 450 В переменного тока
• Рабочий ток: до 20 А

Совместимость и монтаж

Клемма проходная КНЗ 2,5-2-О совместима с одножильными и многожильными медными проводами, зачищенными на длину 8–10 мм. Для установки необходимо:

• Отключить питание в цепи;
• Защитить провода от повреждений при зачистке;
• Вставить провод в каждый из двух отверстий и затянуть винты равномерно - не перетягивать!

Установка возможна на DIN-рейку 35 мм с помощью фиксирующего защёлкивающего механизма на корпусе. Монтаж допускается в закрытых электрошкафах, не во внешних условиях.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50044.1-92 и ГОСТ Р 50030.2-2010. Конструкция исключает случайное прикосновение к токоведущим частям после установки. Самозатухающий материал корпуса снижает риск распространения пламени при перегреве.

Преимущества

• Простота монтажа - не требует специальных инструментов
• Надёжный контакт благодаря медным контактам и плотному зажиму
• Изоляция корпуса предотвращает замыкание на соседние элементы
• Фиксация на DIN-рейке ускоряет сборку шкафов

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами
• Не рассчитана на постоянную вибрацию или ударные нагрузки
• Не использовать вне помещений - отсутствует защита от влаги и пыли
• Максимальное сечение 2,5 мм2 - не подходят для силовых линий выше 20 А

Примеры использования

• Переход между группами освещения в этажном щите
• Подключение сигнализационных цепей к основному кабелю
• Обход выключателя при модернизации схемы
• Соединение проводов в распределительной коробке без пайки

Практические советы

• Проверяйте качество зачистки провода - оголённые жилы должны быть чистыми, без оксидной плёнки
• После монтажа потяните за провод - он не должен легко выскакивать
• Не используйте КНЗ 2,5-2-О для подключения мощных потребителей (электрокотлы, кондиционеры)
• При необходимости коммутации нескольких проводов - используйте несколько таких клемм последовательно
• Артикул 10000017 - оптимален для бытовых и слаботочных систем; для промышленных сетей с высокими токами выбирайте более крупные модели от СТЭЗ
